OP07系列通过低噪音提供低偏移量和长期稳定性无斩波,双极性输入晶体放大器电路。对于MOS应用，外部元件是不需要的偏移零和频率补偿。真正的微分输入。具有宽的输入电压范围和杰出的共模抑制，在高噪声环境和非逆变应用中提供最大的灵活性和性能。在整个温度范围内保持低偏置电流和极高的输入阻抗。

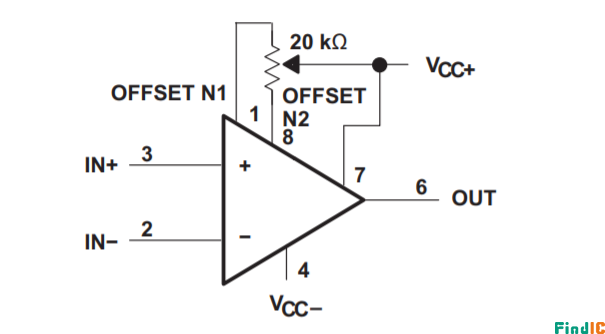

OP07系列基本特征及电路图：

-低噪声

-不需要外部组件

-以较低的成本更换斩波放大器

-宽输入电压范围:0~±14v (Typ)

-宽供电电压范围:±3V至±18V

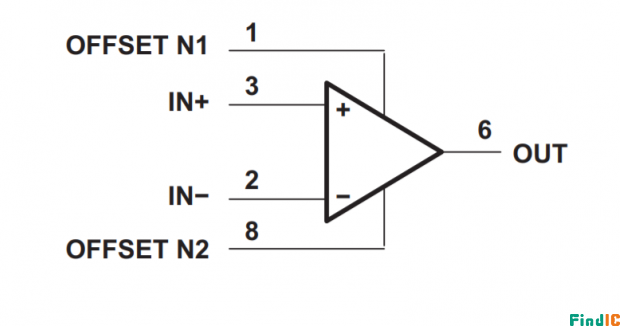

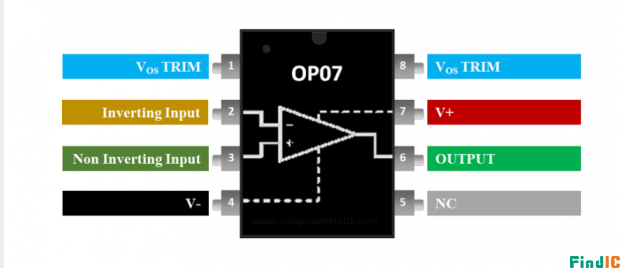

OP07系列引脚图及引脚功能：

引脚1/8, Vos修剪 如果需要，用于设置失调电压

引脚2, 反相输入（IN-）运算放大器的反相引脚

引脚3，同相输入（IN +）运算放大器的同相引脚

引脚4， V- 连接到负极或接地

引脚6，输出量 运算放大器的输出引脚

引脚7 ，V+连接到电源的正极

引脚5数控  未连接

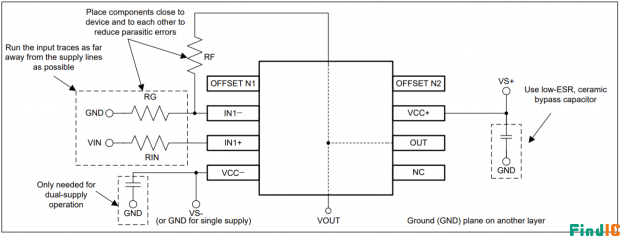

OP07系列应用及应用电路图：

-无线基站控制电路

-光网络控制

-电路仪表

-传感器和控制器

-精密过滤器

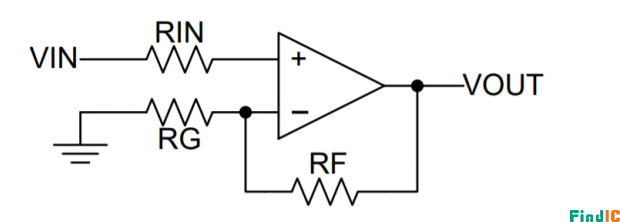

OP07系列放大电路原理图：

OP07CP参数数据：

制造商: Texas Instruments

通道数量: 1 Channel

GBP-增益带宽产品: 600 kHz

SR-转换速率 : 0.3 V/us

CMRR-共模抑制比: 100 dB to 120 dB

Ib-输入偏流: 7 nA

Vos-输入偏置电压 : 0.25 mV

en-输入电压噪声密度: 10.5 nV/sqrt Hz

双重电源电压: ±5 V, ±9 V, ±12 V, ±15 V

In—输入噪声电流密度: 0.35 pA/sqrt Hz

最大双重电源电压:±18 V

最小双重电源电压: ±3 V

工作电源电压: 6Vto 36V, ±3 V to±18 V

电压增益dB: 112.04dB

电源电压-最大: 36 V

电源电压-最小: 6 V

工作电源电流: 2.4mA

最小工作温度: 0°C

最大工作温度: +70°C

封装: PDIP-8

高度: 4.57 mm

长度: 9.81 mm

宽度: 6.35 mm

单位重量: 440.400 mg
