前两天在群里看到有群友问有没有人用过校正电容，然后我想起来了之前抄到的一个电路，就是使用了校正电容。现在也没想明白为什么用校正电容，所以发一下文章集思广益一下。

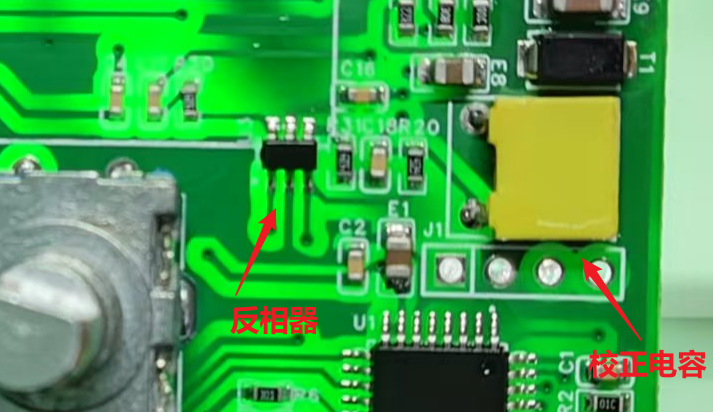

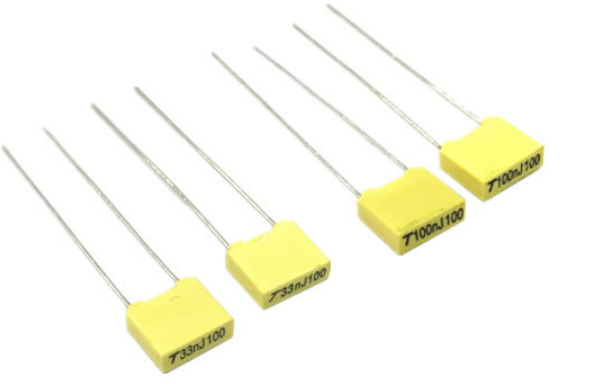

所谓校正电容，大概就长下图这个样子，我也没实际使用过，所以说我也不对其作用过多解释。

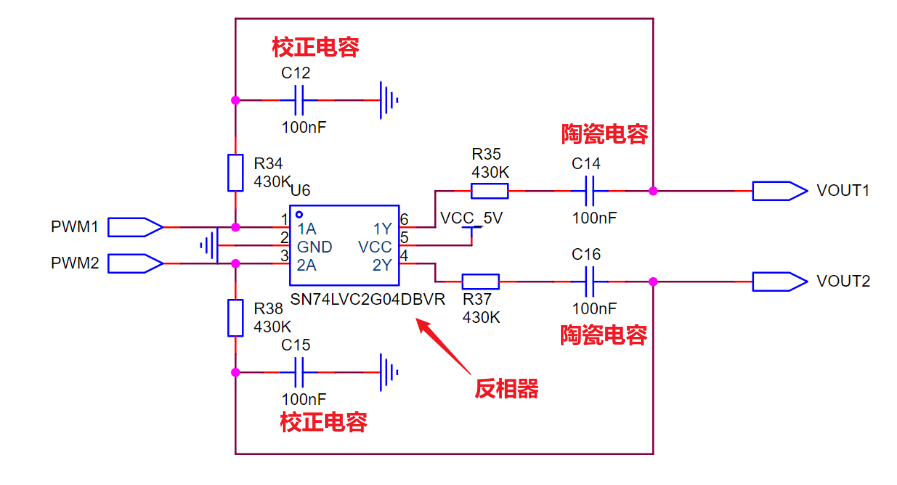

电路抄自一个多功能信号发生器（工业控制调试），电路图为其中的一个两路PWM转DAC的功能电路，电路功能为将PWM波（PWM）转化为DAC信号输出（VOUT），用于控制4-20mA控制回路。电路图大致如下所示，其中C12与C15为校正电容，C14和C16为陶瓷电容（不清楚为啥使用两种不同的电容）：
Layout稀碎。

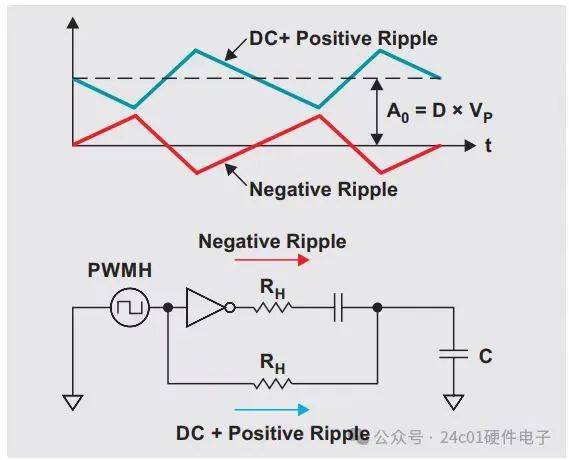

这个电路网络称为主动纹波抑制电路，功能就是使用反相器与阻容额外的生

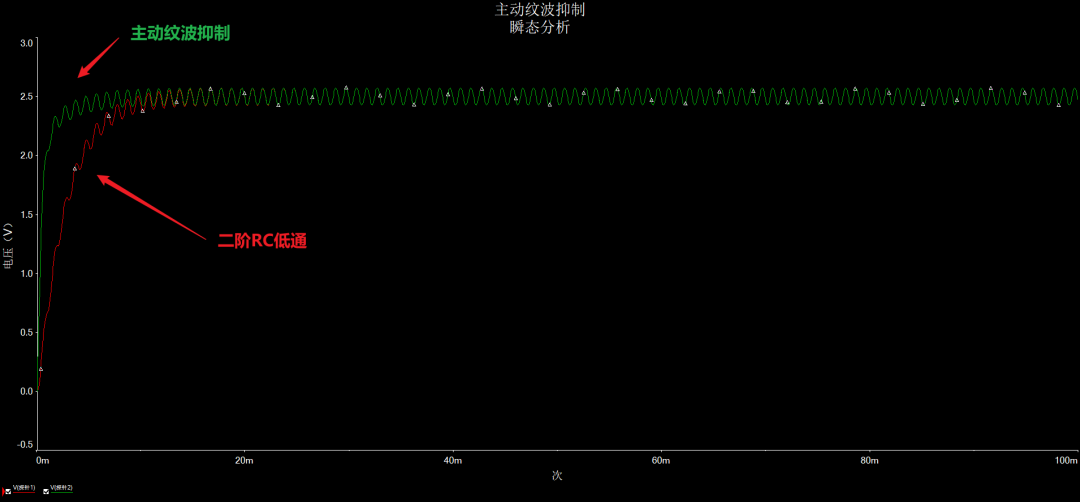

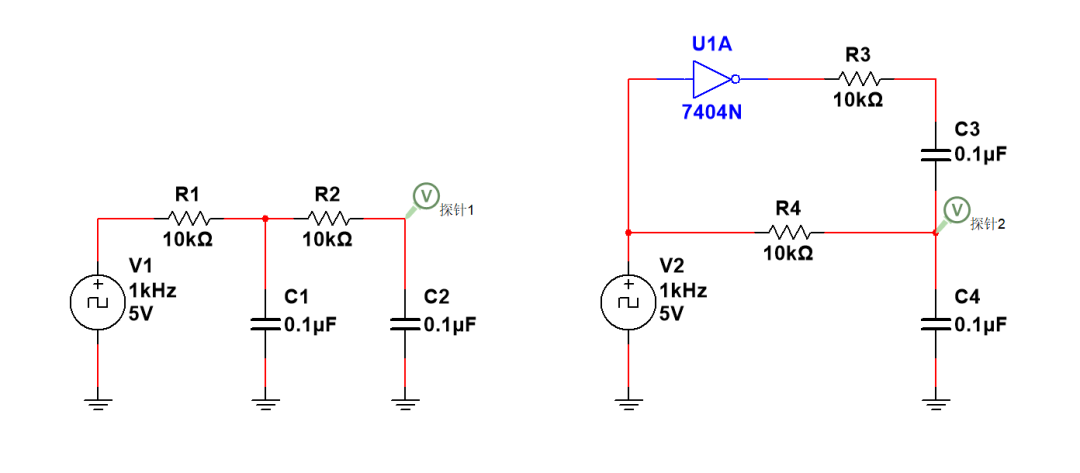

这个电路相比普通我们常见的PWM接二阶RC低通滤波做DAC来说，有一个很显著的优点，那就是建立时间更短，并且输出阻抗更低。缺点就是要额外使用反相器（贵点）。从下图仿真中也可以清晰的看到，主动纹波抑制电路的建立时间更短，并且从纹波最终输出情况可以看到，两个电路对纹波的抑制情况基本一致。
所以你知不知道为啥这个产品上使用这个黄块块的校正电容呢（为啥不都用陶瓷电容呢）？欢迎评论区留言。
