接下来，我们将深入剖析一个备受推崇的单片机供电电路。该电路的设计原理图已经呈现如下：

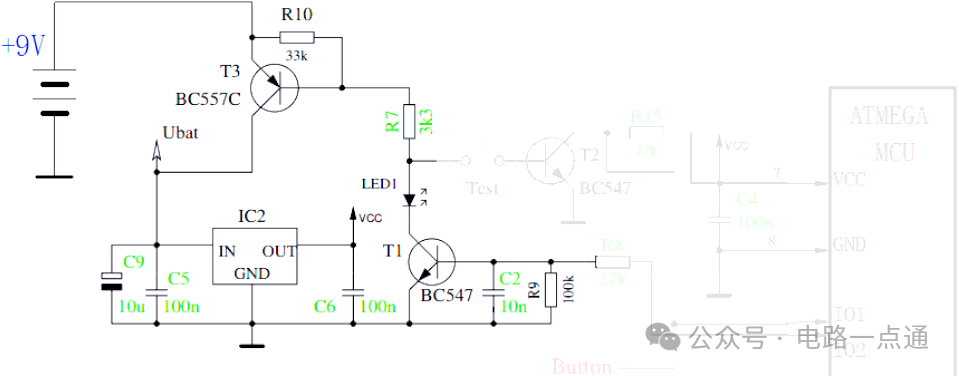

▲开关电路简化后的电路

关闭状态

在电路上电之前，开关“TEST”处于断开状态，单片机也未通过VCC进行加电。此时，T1的基极经由R9（阻值为100k）与地相连，导致Vbe=0，从而使T1处于截止状态。同时，由于T3的基极电阻R7与Test及T1相连，且它们都处于截止，因此T3同样处于截止状态。

这样，+9V电源被T3有效隔离，并未加载到稳压芯片IC2上。稳压芯片IC2的输出VCC因此无输出，维持低电平状态。整个系统因此无供电，处于断电关闭状态。

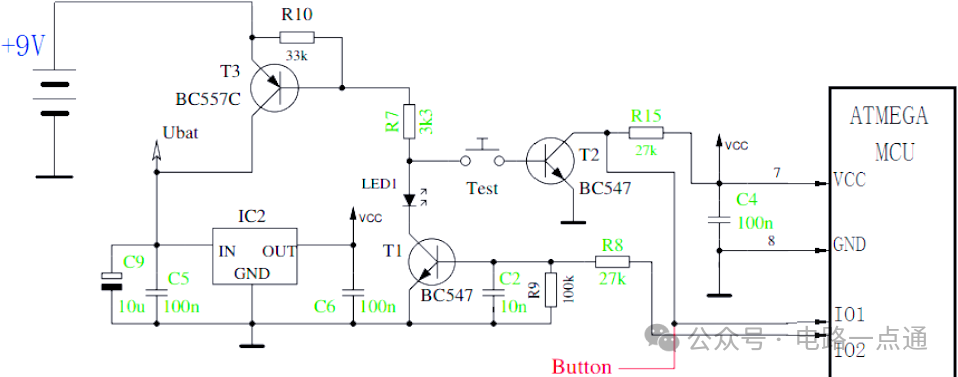

▲电路开启状态

开启过程详解

当按下“TEST”按钮时，电路进入开启状态。此时，T3的基极通过RTest和T2的b-e接地，这一连通使得T3得以导通。随之，+9V电源通过T3被施加到IC2稳压芯片上。IC2随后输出VCC，为单片机提供所需的电力。一旦单片机开始工作，它会通过IO2输出高电压，再经由R8使T1导通。即便在Test按钮松开后，T3的基极依然可以通过RLED1和T1接地，从而确保电源的自锁打开状态得以维持。

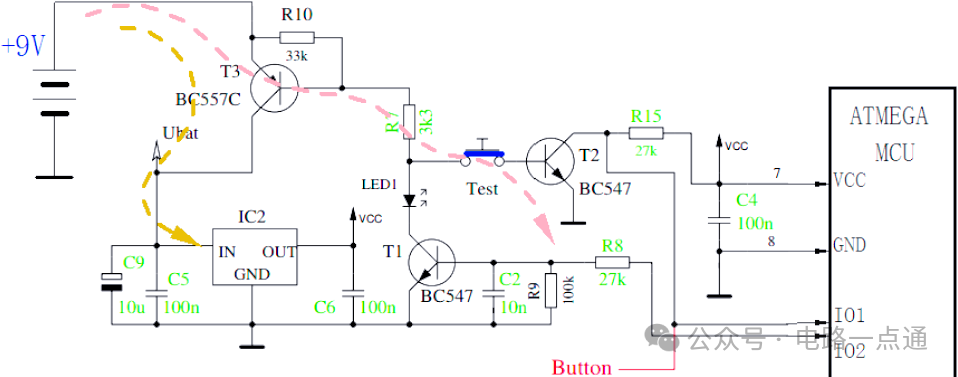

▲按下“TEST”按钮，启动电路

当“TEST”按钮被按下时，电路启动过程随即展开。这一动作导致T3的基极通过RTest和T2的b-e与地相连通，进而触发T3的导通。随之而来的结果是，+9V电源经由T3被平稳地输送到IC2稳压芯片。IC2随后输出VCC，为单片机注入必要的电力。一旦单片机开始正常工作，它会通过IO2输出高电压，并通过R8使T1导通。即便在Test按钮松开之后，T3的基极仍能通过RLED1和T1与地相连，从而确保电源的自锁打开状态得以稳固维持。

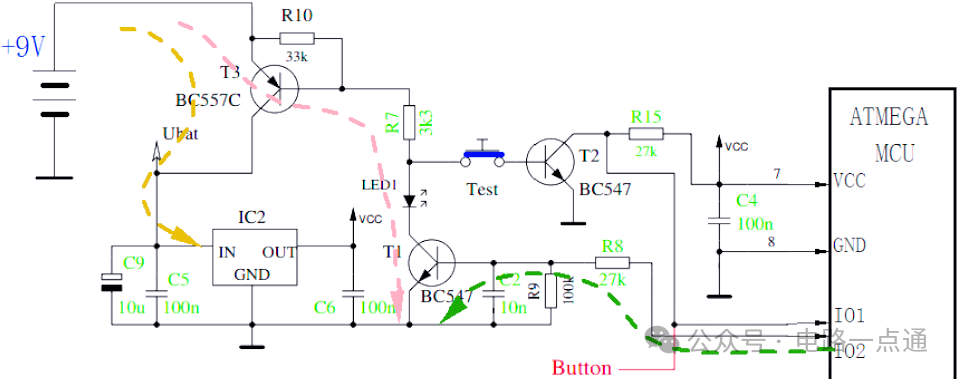

▲电路启动后，MCU为T1基极提供电压，确保T3持续导通。

接下来，单片机软件将IO2端口调整为低电平，使T1截止，进而导致T3也截止。通过读取IO1端口的信号，可以得知T2的开关状态，从而判断用户是否触发了功能键。在检测到用户按下Test并释放后，软件会将IO2置为低电平。

此外，该电路还具备软件功能，可实现自动延迟断电，从而有效降低供电电源的消耗。

需注意，若TEST开关采用非自锁类型，该电路还可实现一键开关机功能，但具体实现细节此处不作详细展开。
