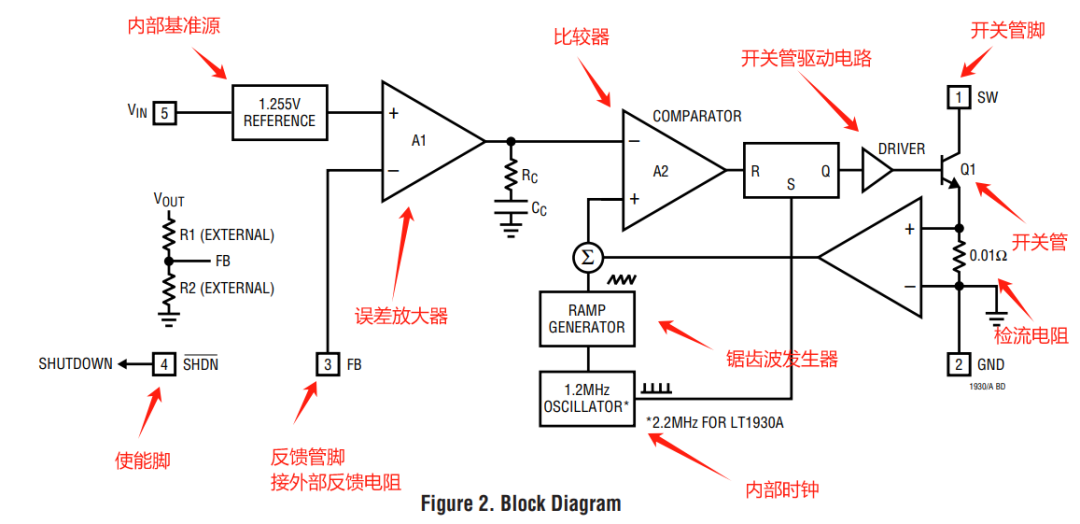

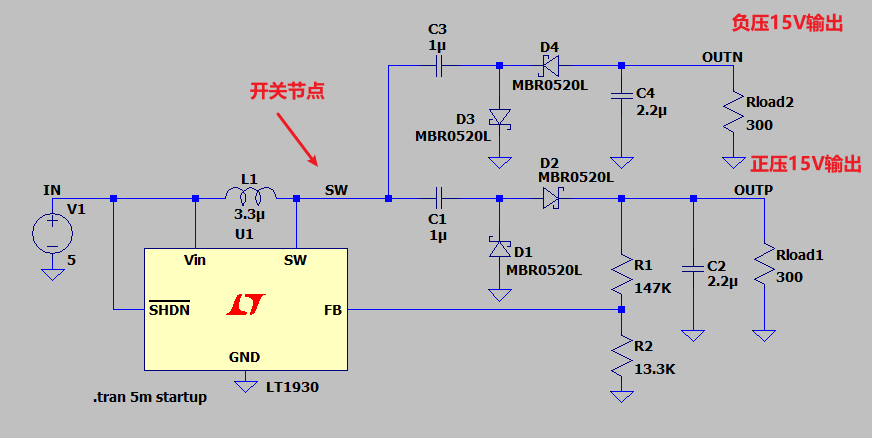

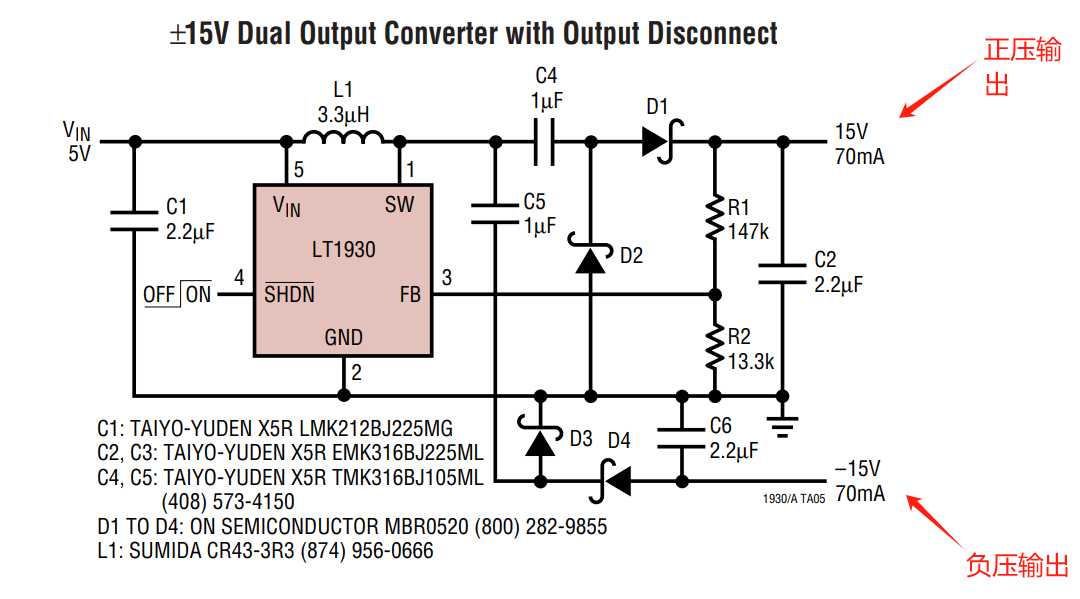

整个电路的思想就是电荷泵，利用电容两端电压不能突变的性质，产生15V输出和-15V输出，不过要注意的是，这种电荷泵的带载能力一般都比较有限，例如上图，他手册中给的负载电流最大可以70mA，是相对较弱的。当芯片内部开关管Q1闭合时，芯片为电感L1充电，当芯片内部开关管Q1打开时，电感L1叠加VIN放电。SW点电压为方波波形。下图为LT1930的内部框图：

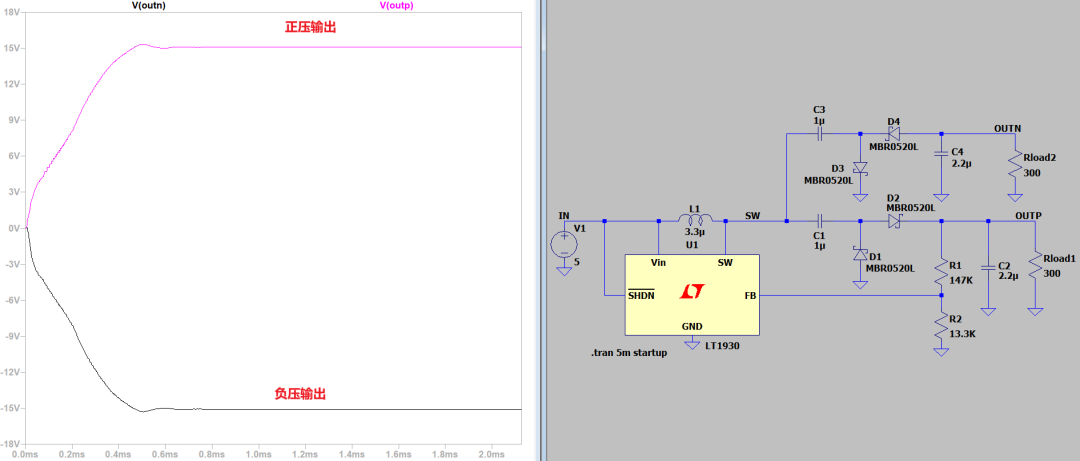

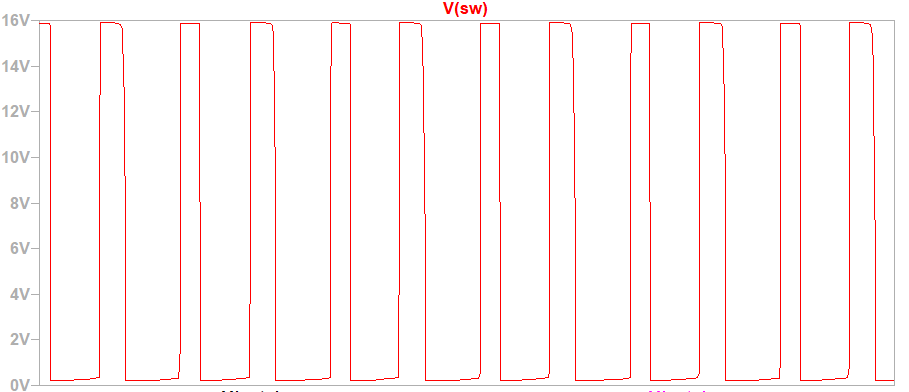

下图为仿真图和仿真的SW节点波形：

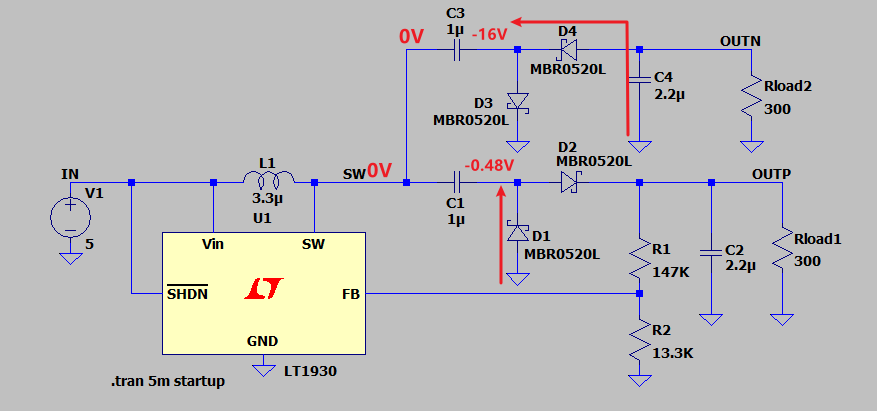

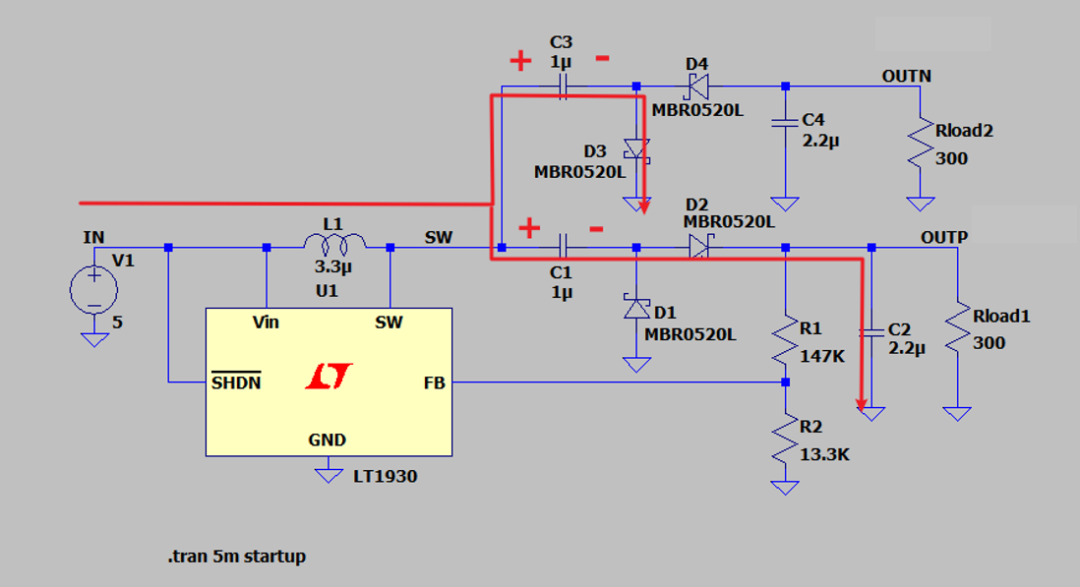

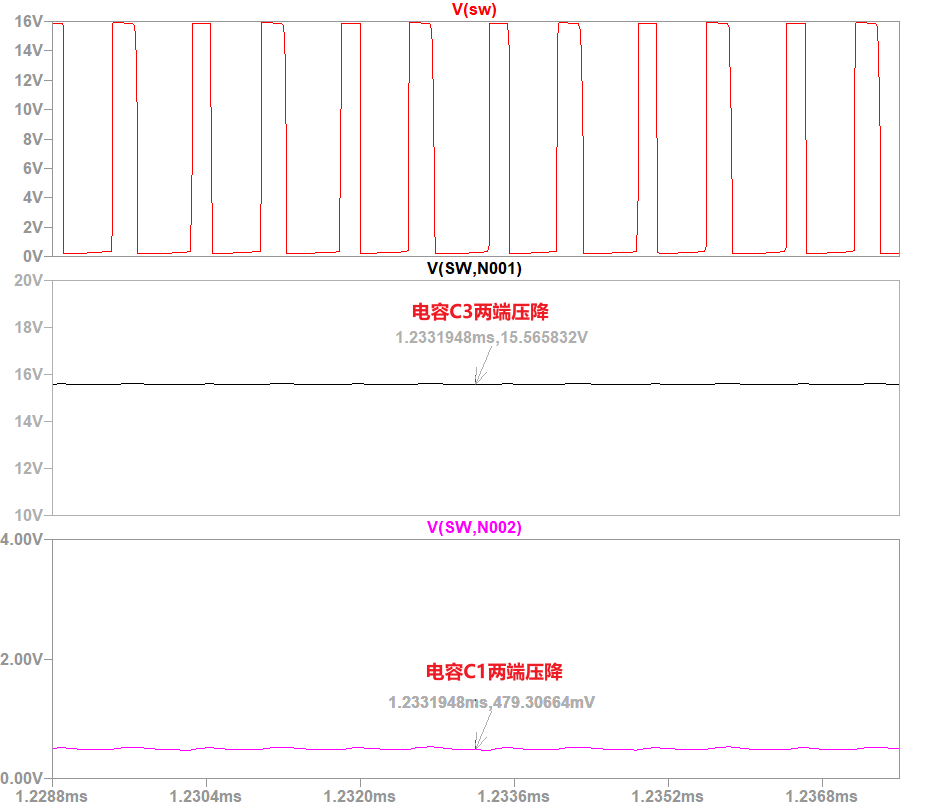

当内部开关管打开时，即此时对应SW高电平部分，二极管D3和二极管D2导通，电感电压叠加输入电压VIN为电容C3和电容C1、电容C2充电，充电路径如下所示，此时特别注意电容C3和电容C1的两端电压差（左正右负）。通过仿真查看C3和电容C1两端的电压差，可以看到C3两端电压几乎是恒定16V（会用电流充电放电，实际上是波动的），C1两端的电压差恒定0.48V左右（和肖特基二极管以及负载相关）。

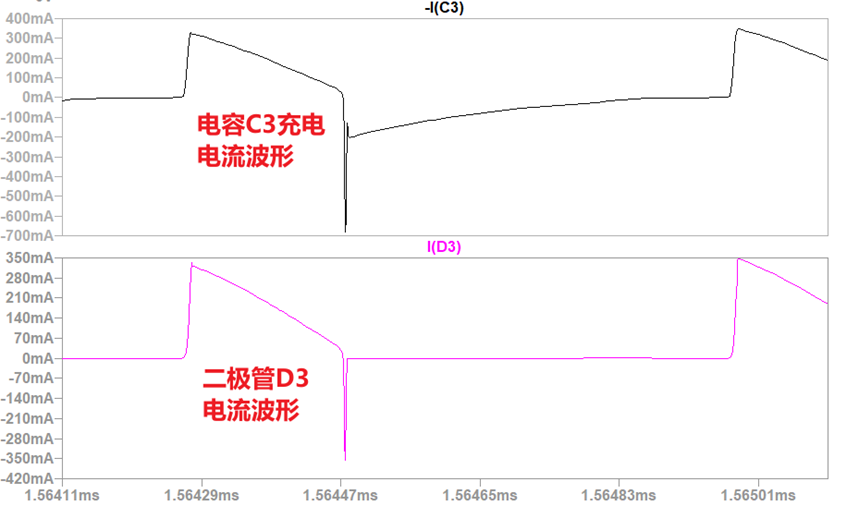

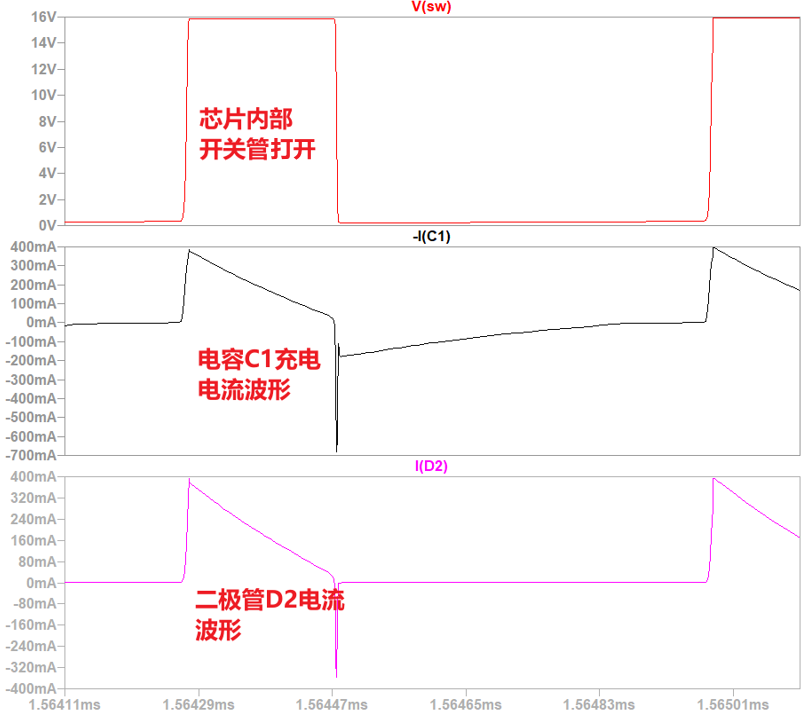

电容和二极管的电流波形如下图：
当内部开关管闭合时，即此时对应SW低电平部分，SW点电压几乎为0V（由于电容两端电压不能突变，所以电容右侧变为负值），二极管D1和二极管D4导通，电流路径如下所示，此时电容C3和电容C1放电（大概就叫他放电吧，因为可以看到此时的电容电流波形和二极管电流波形是对应的上的）。又由于反馈是从正压输出那里取的，所以可以保证正压输出为15V，而负压和正压的电路是相互对称的，所以由此保证C4上端电压是一个较为精准的负压15V。

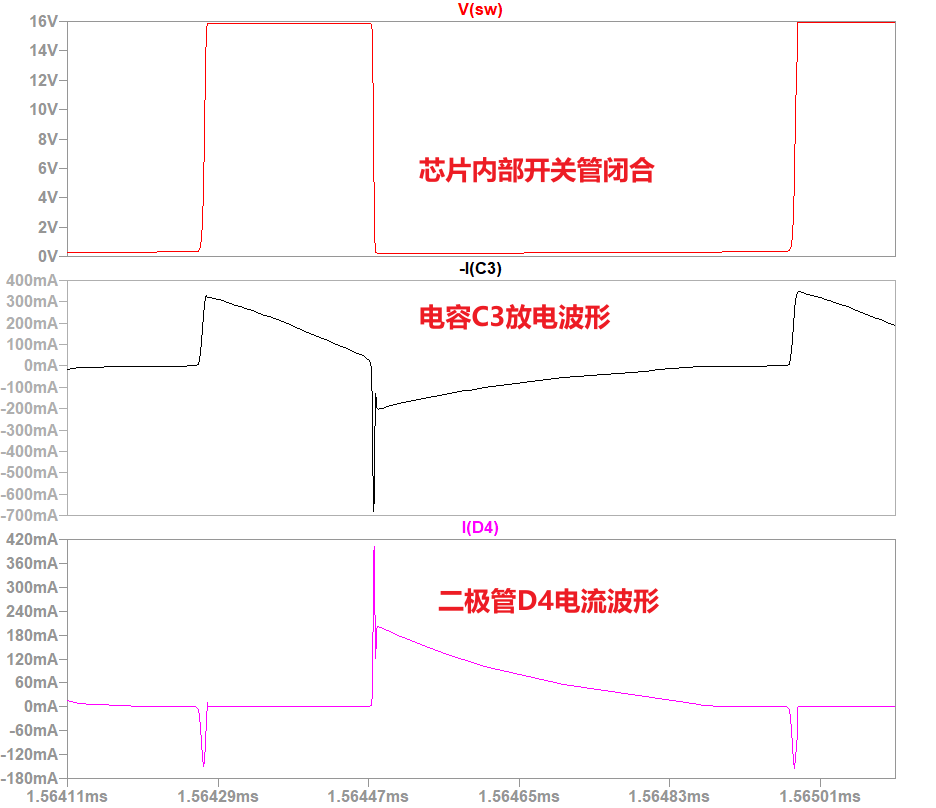

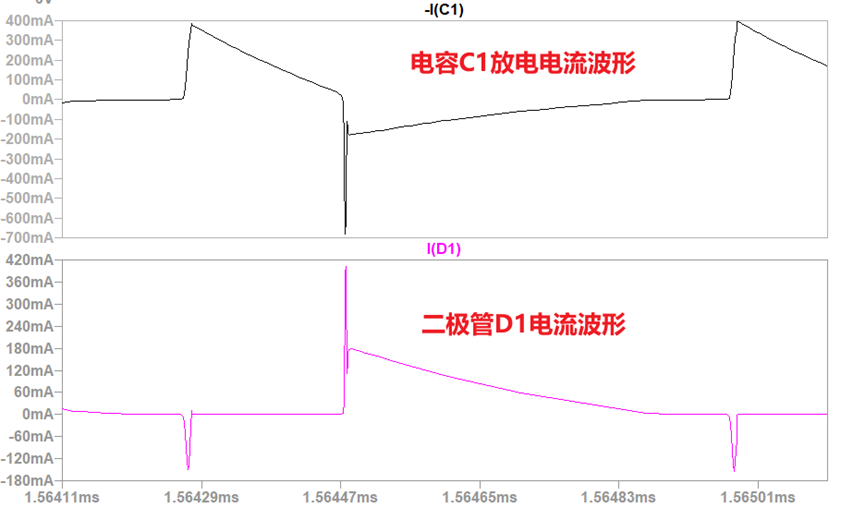

电容和二极管的电流波形如下图：

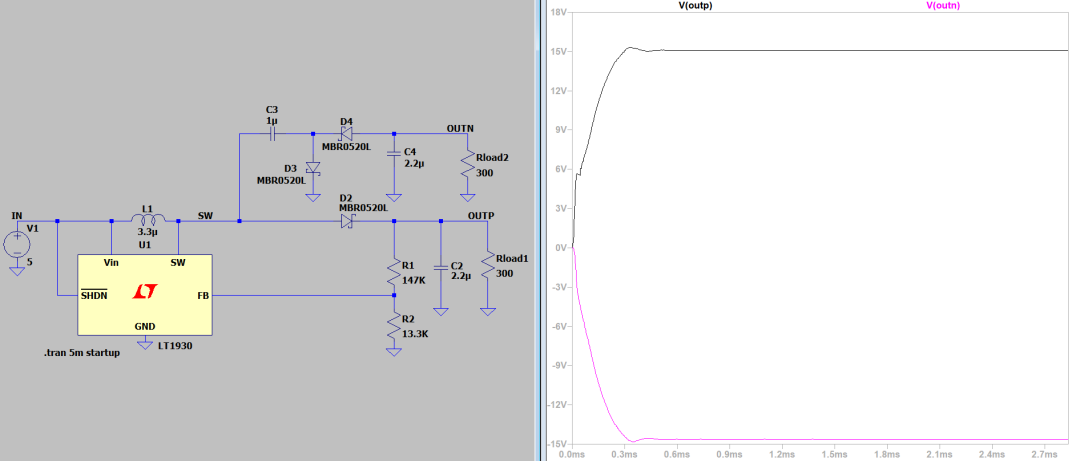

总结：那么您觉得这种对称性设计有必要吗？可不可以正压用boost，负压用电荷泵呢？如果改成下面的电路会有什么潜在风险呢？如果您对此有什么看法也欢迎评论区讨论。
