几种MCU固件Flash划分方式介绍
一起学嵌入式
275浏览
0评论
0点赞
2024-07-12
通过OTA远程等方式下载的程序，其实还需要提前下载BootLoader程序，才能进一步下载APP程序。
今天就来说说通过OTA方式升级固件时，几种Flash（闪存）划分方式。
独立型
所谓独立型就是专门划出一部分闪存（Flash）空间用来存储引导程序（BootLoader）。
如下图：
-
BootLoader：引导程序
-
Firmware A：应用程序
-
Firmware B：下载备份程序
Firmware A区用来固定执行应用程序，当引导程序（BootLoader）将接收到的新固件存入到Firmware B区，并校验成功后，Firmware A区中的应用程序将被擦除，然后Firmware B区的新固件将写入到Firmware A区中。
这种方式是比较常见的有一种，有Firmware B备份区，使其下载更加安全。
嵌入型

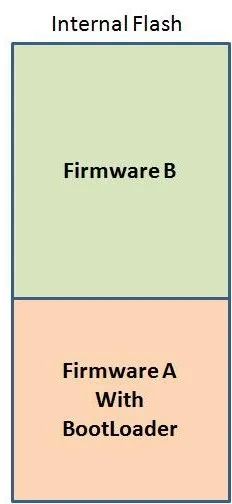

嵌入型就是将引导程序（BootLoader）嵌入到应用程序中去。
当引导程序（BootLoader）将接收到的新固件存储到Firmware B区，在校验成功后，引导程序（BootLoader）将跳到Firmware B区去执行应用程序。
外挂型

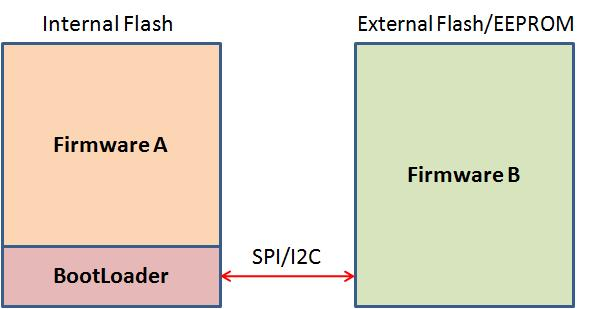

外挂型就是外挂Flash或EEPROM用来存储新固件。
当MCU内置Flash较小时，可以选择外挂存储芯片用来缓存新固件。引导程序（BootLoader）将新固件存储到外挂存储芯片中，当校验成功后，Firmware A中的应用程序将被擦除，并被写入外挂存储芯片中的新固件。
是不是根据需要，我们可以随意划分MCU的Flash空间呢？
当然不是，由于MCU的内置Flash是以块（Block）或者页（Page）为最小擦除单位，我们划分MCU内置Flash空间时必须考虑到实际MCU的块（Block）或者页（Page）的大小。

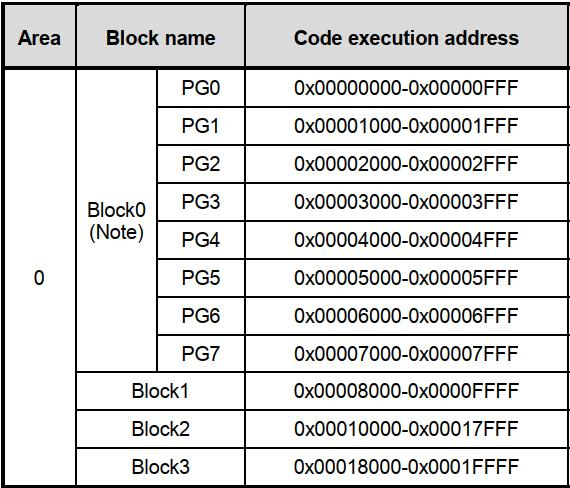

现在我们以TMPM3H6FWFG来举例说明“独立型”的Flash划分方式。从以下规格书中的信息可知，这颗MCU的内置Flash大小为128KB，最小的擦除页（Page）为4KB，最小的擦除块（Block）为32KB。

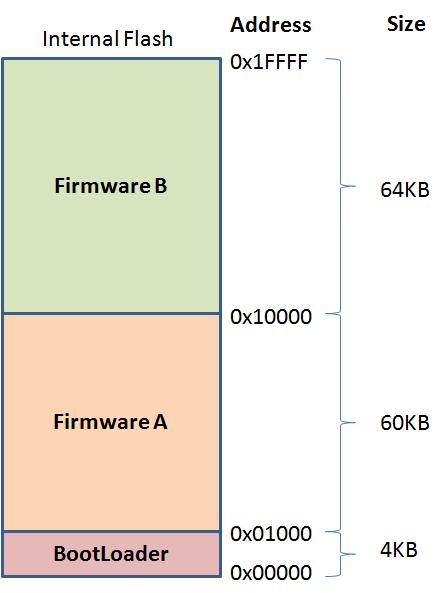

根据以上信息，我们可以对这颗MCU的内置Flash进行如下划分：
以上只是对固件升级（OTA）中MCU的Flash空间划分简单探讨一下，实际哪种方式更适合，还需要用户自己去评估
