不同的Flash,MCU以及DSP加密的效果
eetrendMcu 2022-12-08

随着信息技术的发展,信息的载体-芯片的使用也越来越多了,随之而来的芯片安全性的要求也越来越高了,各个芯片厂商对芯片保密性要求越来越高,芯片的加密,保证了芯片中的信息的安全性。经常有客户打电话过来问,这个芯片加密了还能不能用啊。本文通过对芯片的加密的介绍来看看不同的Flash,MCU以及DSP加密的效果。

一、Flash类型芯片的加密

Flash类芯片(包括SPI FLASH ,并行FLASH,NAND FLASH等)加密后一般情况下都是禁止“写”以及“擦除”操作,通过状态寄存器写入加密信息,如果该芯片已经加密,则进行编程操作时,编程虽然能成功,但是客户的代码实际上是没有写入到芯片的。

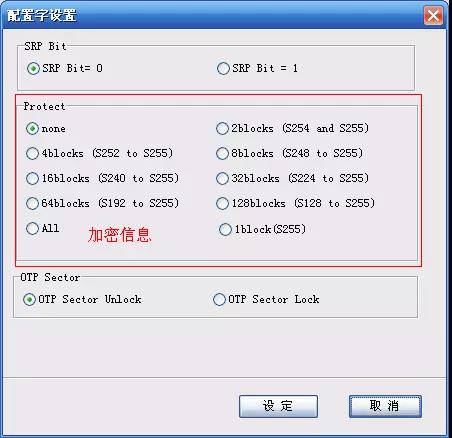

以SPI Flash中的MXIC厂商的芯片为列,下图为其在SmartPRO系列编程器加密设置界面。

【揭秘】芯片加密后究竟能不能再次使用?

按上图的设置可视界面,把对应配置信息写入后,Flash对应的区域即进入保护状态,不能编程,擦除,只能通过清空加密寄存器中的信息,才能从新对芯片进行擦除、编程操作。

二、MCU类型的芯片加密。

经常会有人就MCU加密保护后,能否二次使用的问题进行咨询。对于加密后的芯片能不能二次使用这个问题,得具体看是哪个类型的芯片,类似于TI 的MSP430系列芯片加密后即不可进行二次使用,这个加密为OTP(One Time Programmable)型,只能进行一次烧录。其原理是通过高压烧断熔丝,使外部设备再也无法访问芯片,这个是物理性,不可恢复,如要加密,请慎用!下图为SmartPRO系列编程器的操作按钮。

【揭秘】芯片加密后究竟能不能再次使用?

但对于大部分MCU芯片来说,加密后芯片还是可以进行二次使用的。类似于ST厂商的MCU有3级可选的加密,即Level 1,Level2,Level3。

1、Level1 就是不做读保护级别,即可以读出芯片中的数据,但不能对芯片进行编程、擦除操作。

2、Level2保护,这种状态下,不能读取芯片内的程序代码内容,也不能对芯片再次做存储空间的擦写或芯片调试了。

3、Level3级别的保护就是不可逆的保护,保护后即不能进行其他操作。而Level1,Level2加密后可以通过解密的方式对芯片进行第二次操作。

【揭秘】芯片加密后究竟能不能再次使用?

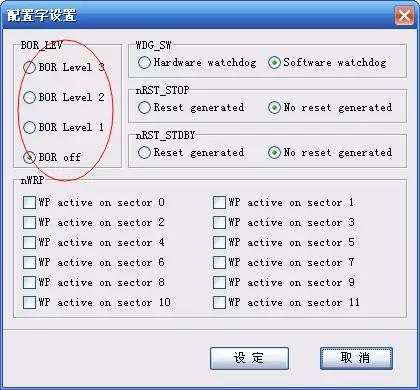

类似ST MCU的这3种级别的加密方式还是比较人性化的,客户可根据自己的需求来管理不同的加密级别。下图为SmartPRO系列编程器加密设置操作界面。

三、DSP类型的芯片加密

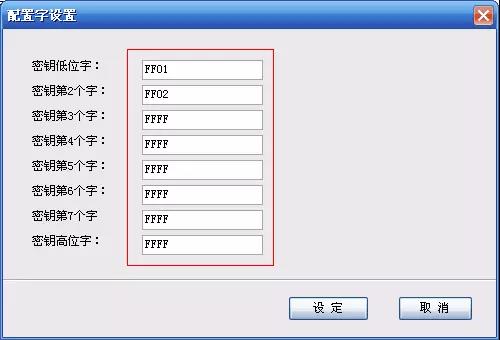

DSP的芯片加密形式是通过在特定的区域写客户的密码进行加密的。这种加密是可逆的,可以通过输入正确的密码,重新对芯片进行任何操作。但如果密码为全“0”,这种方式是不可逆的,属于芯片的一次性设置,须谨慎。其SmartPRO系列编程器加密设置窗口如下。

【揭秘】芯片加密后究竟能不能再次使用?

总结

通过上述简单的介绍,你了解了各类芯片的加密设置了吗?快动手试试这些加密方法吧。
