在上周写的《stm32烧录方法小结》中，已经写了这部分的简单解析（那篇文章参考：stm32烧录方法小结），但是那篇主要是为了讲各类烧录方法，内容太多了，这里我再重新搞一篇单独讨论这个一键下载电路吧，而且这篇将使用逻辑分析仪抓的实际波形来说明实际的烧录过程。

使用串口芯片CH340中的DTR引脚和RTS引脚来控制单片机复位引脚和BOOT0引脚的电平状态，从而实现一键下载。对于这个一键下载电路，重点是这2个地方没问题就足够理解了：1.得有看懂三极管电路开关状态的能力 2.得明白CH340的DTR RTS引脚电平状态是可以由软件来控制的

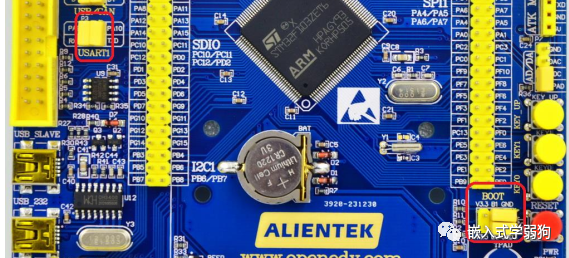

1.使用串口下载前，如图1，先这样连接：单片机串口1的tx1 rx1分别和ch340的rx tx连接，同时把boot0 boot1引脚都10k下拉到地（若直接连地则电平状态无法改变了，也就无法切换boot启动配置了）

图1

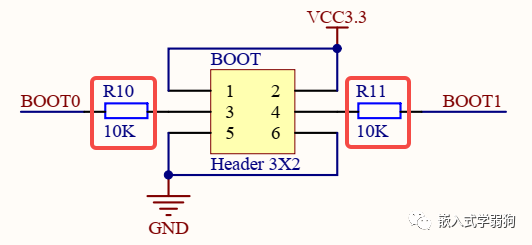

2.如图2，10k在这里：boot引脚拉一个10k电阻到排针

图2

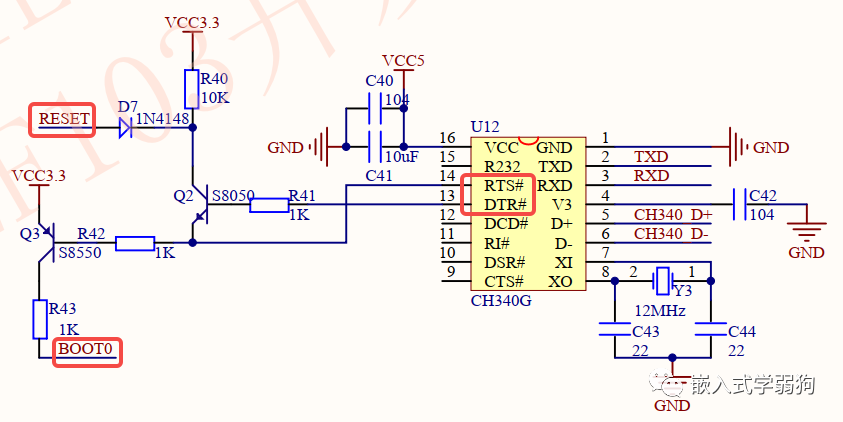

3.图3为正点原子精英板usb转串口的ch340电路，使用flymcu软件来进行烧录。烧录软件的工作流程为：

（1）初始：DTR和RTS的初始电平都是高电平，如图3，此时Q2和Q3都不导通

（2）如图5的阶段1，DTR维持高电平，RTS拉低，此时Q2和Q3都导通，boot0拉高，同时单片机进入复位状态

（3）如图5的阶段2，DTR也拉低，此时单片机从复位状态释放进行启动，由于boot0已经拉高，参考图4启动模式，单片机将进入系统存储器。从图6可以看到，这个阶段，主要执行单片机信息查询和程序擦除动作

（4）如图5的阶段3，DTR拉高，RTS维持低电平，此时单片机再次进入复位状态，同时boot0维持拉高状态

（5）如图5的阶段4，DTR再次拉低，单片机从复位状态释放，启动进入系统存储器。从图6来看，这个阶段再次读取单片机信息，然后进行烧录，烧录完成后发送协议命令（系统存储器里面的bootloader程序，从flymcu打印的log来推断，至少包含了芯片信息查询、程序烧录、跳转到flash执行这三大功能）让单片机跳转到闪存地址执行，注意这里是从系统存储器程序里面直接跳转的（这一步需要在软件勾选 编程后执行 复选框才有的）

（6）收尾：以上烧录完成并执行以后，拉高DTR和RTS，恢复到平时的电平状态，断开Q2和Q3

图3

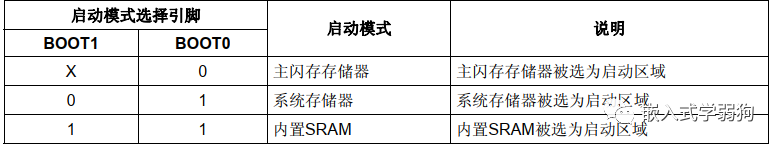

4.BOOT0 BOOT1引脚电平对应的启动模式

图4

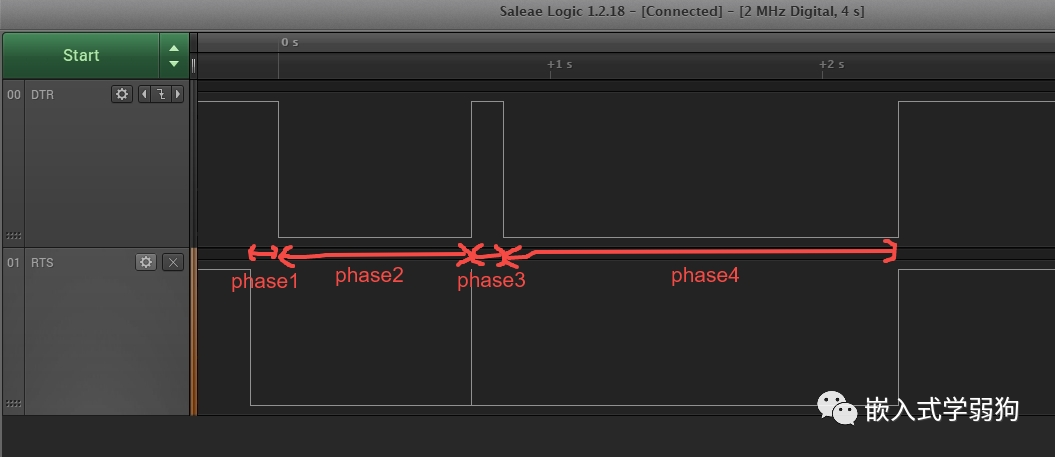

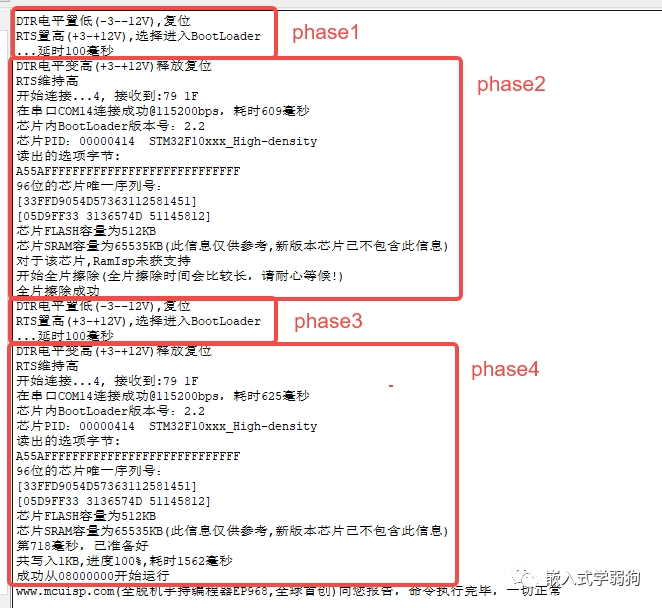

5.除了初始和收尾，有四个阶段，用2张图来表示。图5是DTR和RTS的实际波形，图6是flymcu烧录软件打印的log信息。其中图6里面关于DTR和RTS电平的描述和实际波形相反，这是flymcu软件的问题。

图5

图6
