今天，在LT1492的手册里，看到一个运算放大器和MOS管组成的恒流源电路，与各位同好一起分析一下原理以及使用注意事项。

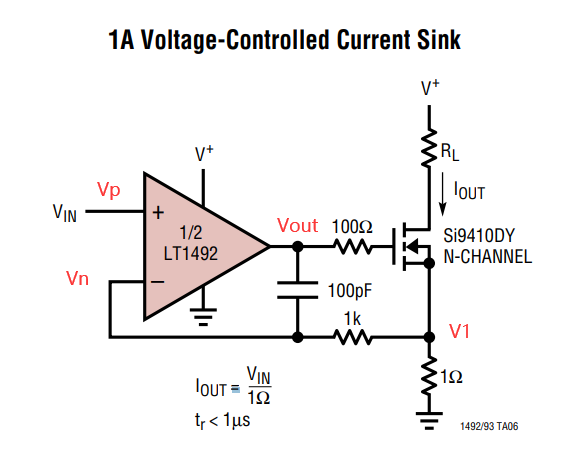

电路图
原理：当负载电流Iout增加时，采样电阻1Ω上的电压V1增加，从而运算放大器反相输入端电压Vn增加；从而导致同相输入端Vp和反相输入端Vn之间的差值减小，然后运算放大器输出端Vout电压减小（即MOS管的驱动电压降低），从而MOS管等效电阻变大（该电路中MOS等效为可变电阻器），导致Iout减小。所以当Iout增加时，Iout会减小，从而形成负反馈。由于存在负反馈，所以“虚短”和“虚断”成立，于是Vn=Vp=Vin，且V1=Vn；所以流过负载的电流Iout=Vin/1Ω（图中也有标注公式）。仿真：

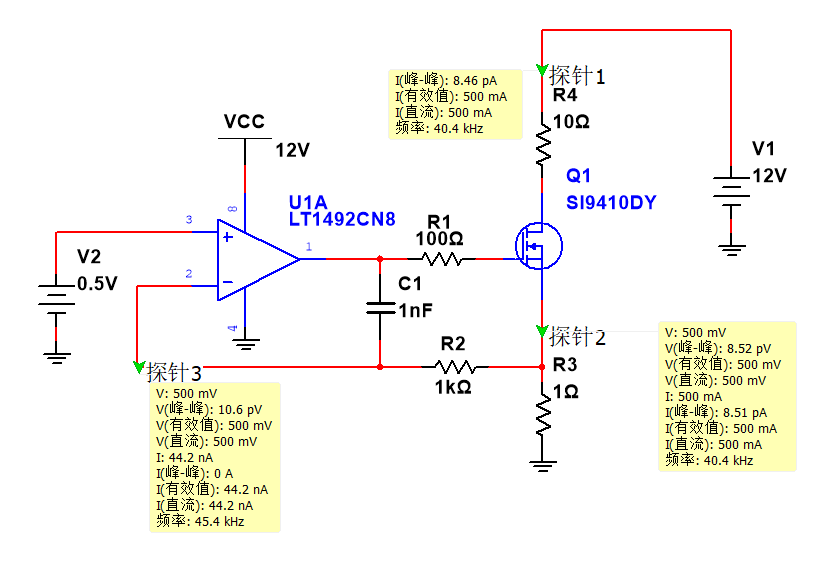

那么根据仿真，也可以进一步印证我们的想法。如上推导一样，该电路通过控制同相输入端电压Vp来实现恒流。仿真图中负载电流等于0.5V/1Ω=0.5A。图中C1作用为在运放上电瞬间建立瞬态的负反馈通路，让运放稳定（因为反馈回路较慢）。在正常工作后，C1等效为开路。
注意事项：-
采样电阻（图中1Ω精度选取），尽量选择高精度，低温漂的精密电阻。因为该采样电阻直接影响恒流源电路电流的精度。
-

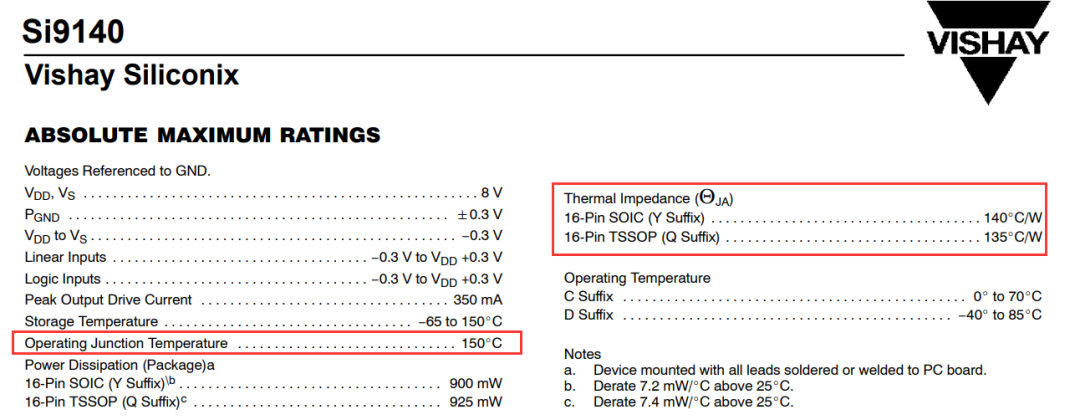

MOS管功耗会很大（必要时可以MOS并联分流）。例如仿真图中Si9410上两端的压降为6.5V，由于负载电流为0.5A，所以MOS管上的热损功率为6.5V*0.5A=3.25W
哈哈，仿真还能运行，实际上用起来可以烧开水了
