RS232与RS485一直是弱电常见的接口，很多朋友提到他们之间的区别，那么今天我们一起来了解下它们。

一、接口的物理结构

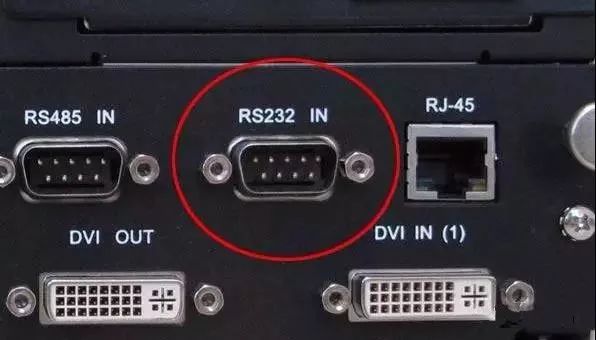

1、RS232接口：

RS-232采取不平衡传输方式，即所谓单端通讯。而RS485则采用平衡传输，即差分传输方式。

传输距离不同。RS-232适合本地设备之间的通信，传输距离一般不超过20m。而RS-485的传输距离

RS-232 只允许一对一通信，而RS-485 接口在总线上是允许连接多达128个收发器。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

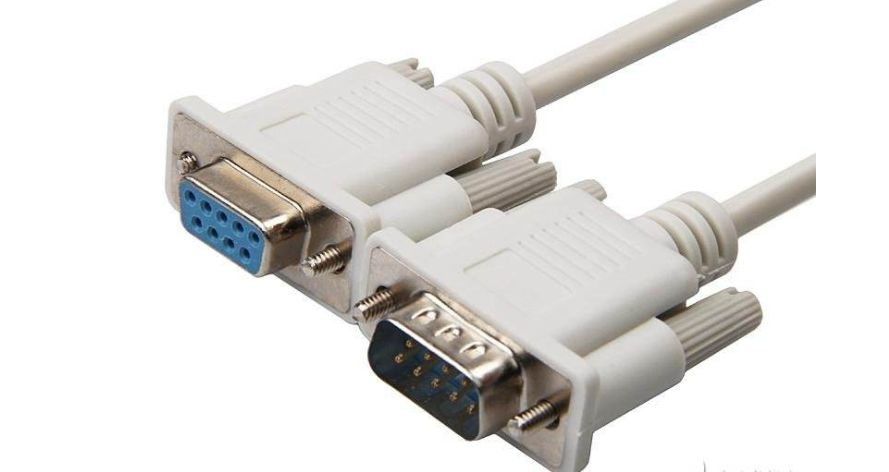

连接器使用型号为DB-25的25芯插头座。一些设备与PC机连接的RS-232接口，因为不使用对方的传送控制信号，只需三条接口线，即“发送数据”、“接收数据”和“信号地”。所以采DB-9的9芯插头座，传输线采用屏蔽双绞线。

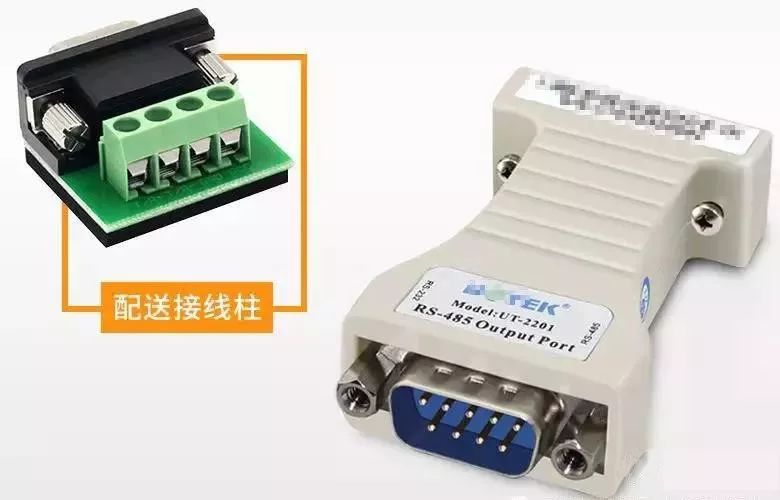

2、RS485
RS485无具体的物理形状，根据工程的实际情况而采用的接口。

二、接口的电子特性

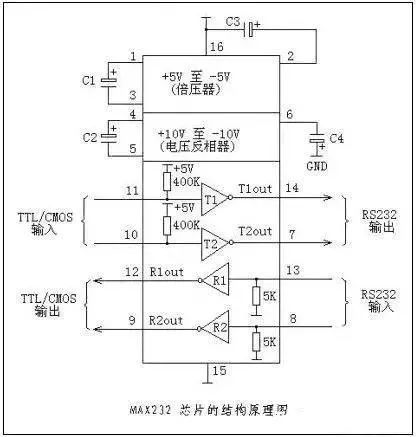

1、RS232：传输电平信号 接口的信号电平值较高(信号“1”为“-3V至-15V”,信号“0”为“3至15V”)，易损坏接口电路的芯片，又因为与TTL电平(0~“<0.8v”,1~“>2.0V”)不兼容故需使用电平转换电路方能与TTL电路连接。另外抗干扰能力差。

2、RS485：传输差分信号 逻辑“1”以两线间的电压差为+（2—6） V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。接口信号电平比RS-232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。

三、通讯距离长短
1、RS232： RS232传输距离有限，最大传输距离标准值为15米，且只能点对点通讯，最大传输速率最大为20kB/s。

2、RS485： RS485最大无线传输距离为1200米。最大传输速率为10Mbps，在100Kb/S的传输速率下，才可以达到最大的通信距离。

采用阻抗匹配、低衰减的专用电缆可以达到1800米！超过1200米，可加中继器（最多8只），这样传输距离接近10Km。

四、能否支持多点通讯
RS232：RS232接口在总线上只允许连接1个收发器，不能支持多站收发能力，所以只能点对点通信，不支持多点通讯。

RS485：RS485接口在总线上是允许连接多达128个收发器。即具有多站通讯能力，这样用户可以利用单一的RS485接口方便地建立起设备网络。

五、通讯线的差别
RS232： 可以采用三芯双绞线、三芯屏蔽线等。

RS485： 可以采用两芯双绞线、两芯屏蔽线等。 在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS485专用电缆（STP-120Ω（用于RS485 & CAN）一对18AWG），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（用于RS485 & CAN）一对18AWG）。

补充： 即然RS232传输距离只有15米这么短，那么有什么作用呢？

其实它的应用非常广泛，可以连接各种设备，例如监控、其它的设备升级或调试等都可能需要用到它。功能与USB比较接近，随着USB端口的越来越普遍，将会出现更多的把USB转换成RS-232或其它接口的转换装置。

通过USB接口可连接更多的RS-232设备，不仅可获得更高的传输速度，实现真正的即插即用，同时解决了USB接口不能远距离传输的缺点(USB通讯距离在5米内）。

扩展资料：

1、RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

2、RS-232采取不平衡传输方式，即所谓单端通讯.收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平。

3、典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V电平。当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。

4、针对rs232接口的不足，于是就不断出现了一些新的接口标准，rs-485就是其中之一，它具有以下特点：

（1）、rs-485的电气特性：逻辑“1”以两线间的电压差为+（2—6） v表示；逻辑“0”以两线间的电压差为-（2—6）v表示。接口信号电平比rs-232降低了，就不易损坏接口电路的芯片， 且该电平与ttl电平兼容，可方便与ttl 电路连接。

（2）、rs-485的数据最高传输速率为10mbps 。

（3）、rs-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。

（4）、rs-485接口的最大传输距离标准值为4000英尺，实际上可达 3000米，另外rs-232接口在总线上只允许连接1个收发器，即单站能力。而rs-485接口在总线上是允许连接多达128个收发器。即具有多站能力，这样用户可以利用单一的rs-485接口方便地建立起设备网络。
