一、锂电池与USB切换电路

电路解析：请看这一篇4.2V单节锂电池充电电路、USB与锂电池切换电路

二、升压电路分享

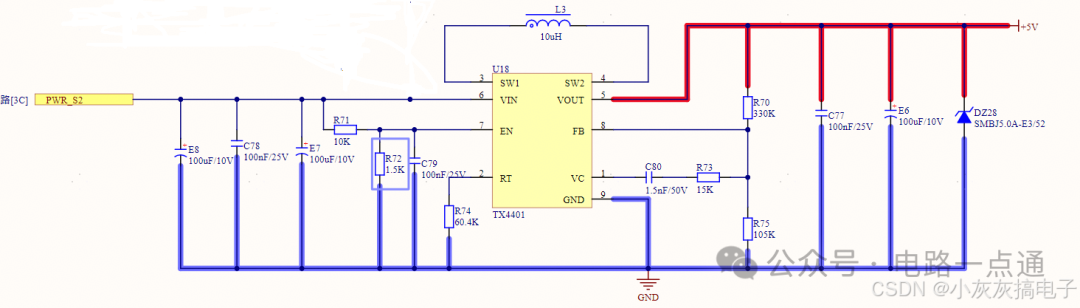

升压电路采用芯鼎盛的TX4401芯片，芯片介绍：
◆TX4401具有高效率、固定频率，升降压直流/直流转换器，是一种适合单片机的锂离子电池或
碱性电池的场合使用，多应用在输出电压是电池的电压范围。
◆通过外部电阻可以调节固定输出频率，最高达1.5ＭＨＺ，并且振荡器可以与外部时钟同步。
◆静态电流为1Ma，此功能最大化了便携式应用中的电池寿命。
◆其他特性包括小电流<１uA>关断、过温保护和限流保护功能。
◆TX4401采用10引脚增强型MSOP10封装和ＥＳＯＰ8两种封装。
芯片特点
◆最大输出电流：1A
◆最高效率：95%
◆同步整流
◆单电感电路
◆电池固定频率操作高于、低于或等于输出的电压
◆静态电流：1Ma（50uA低功耗模式：模式引脚高）
◆ＳＯＰ８输入输出电压范围： 1.8V～5.5V
◆可调工作频率：350kHz至1.5 MHz
◆ 1μA关断电流
