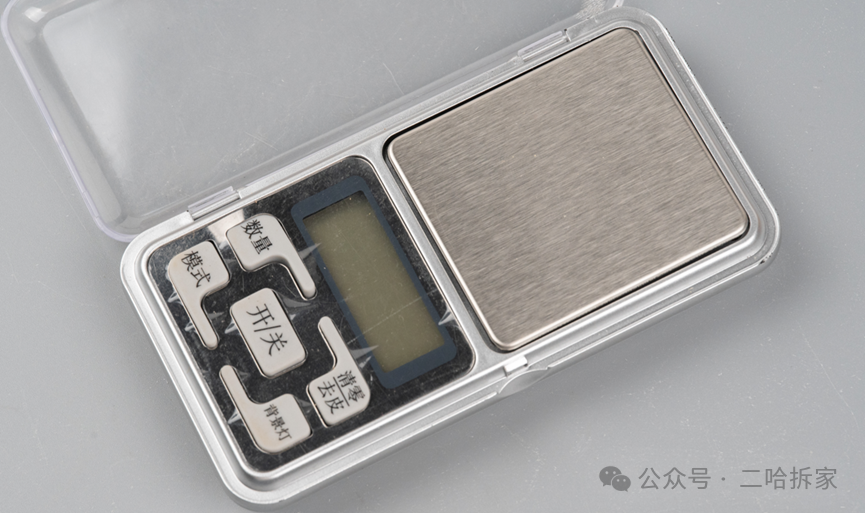

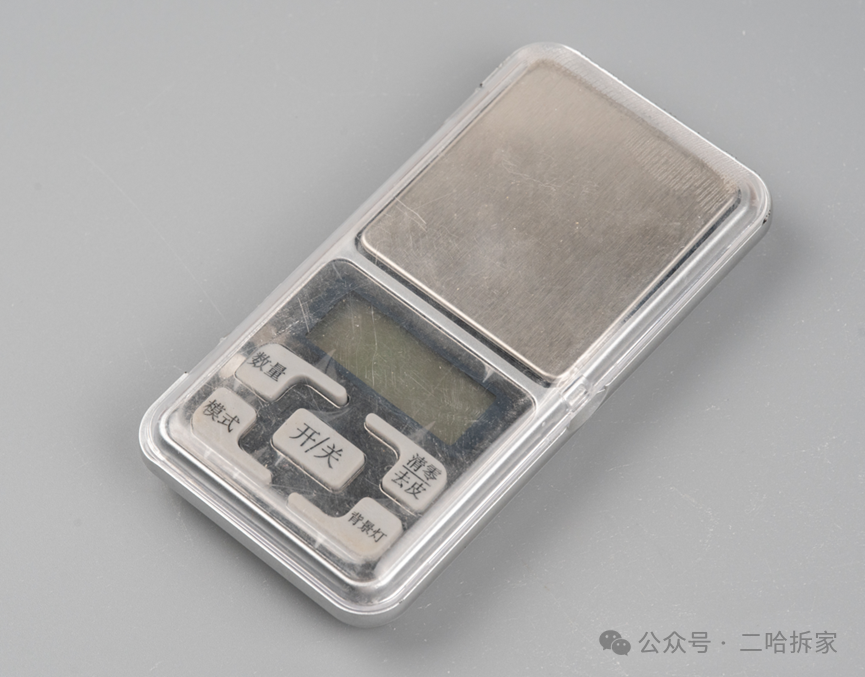

今天要拆解的是一个已经"退休"的微型电子秤。

第一眼看到它时，我还以为是个计算器——看来它生前没少被人误认，难怪要提前退休。

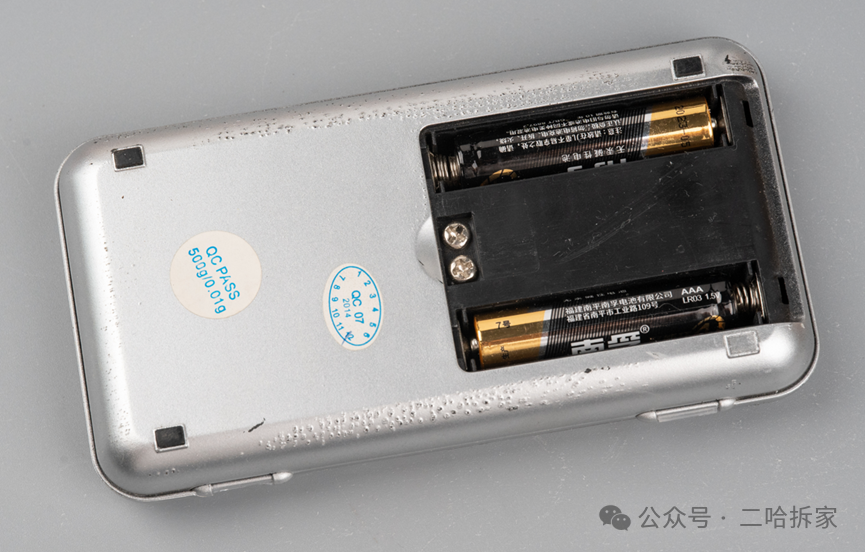

靠两节干电池维持生命。

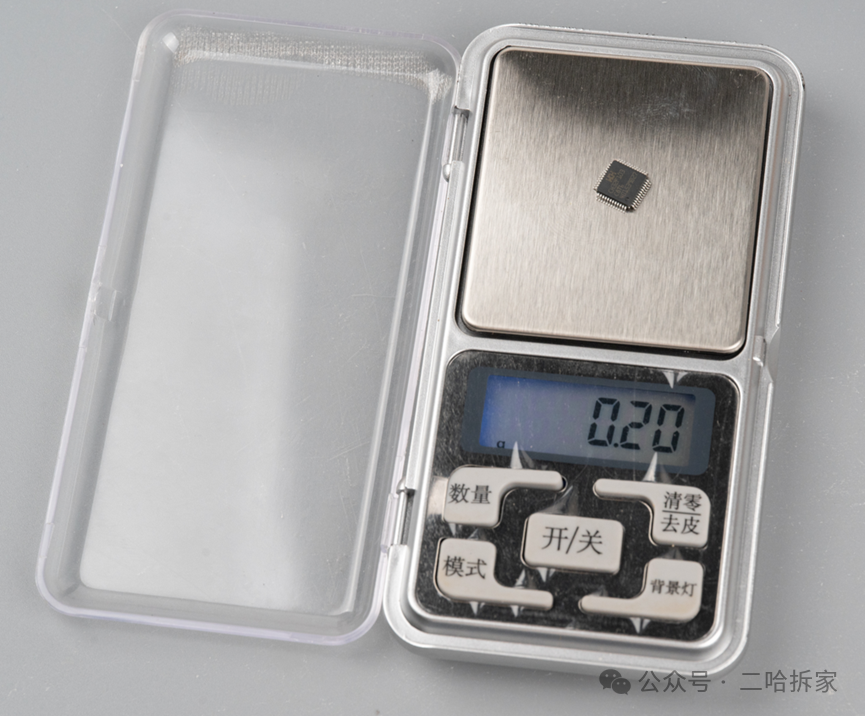

我随手拿了个芯片往上一放：0.2g。

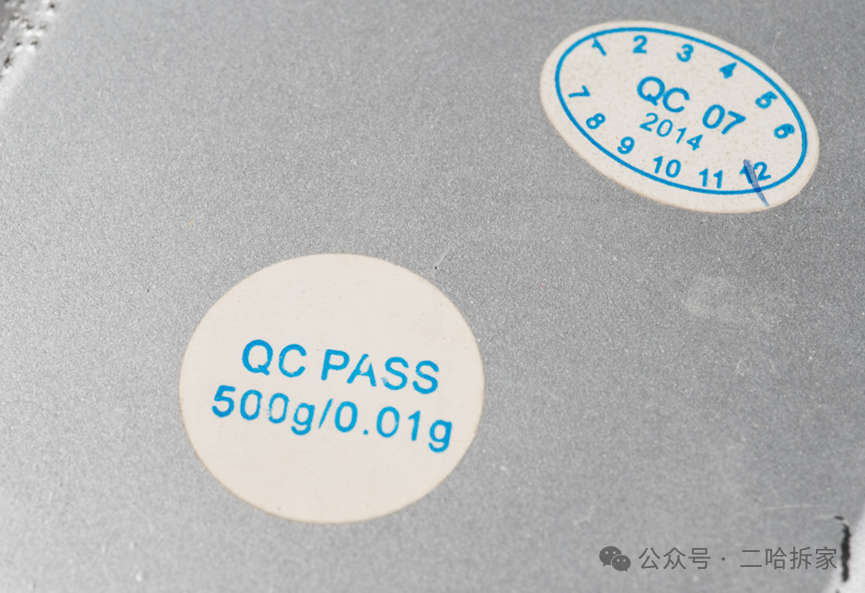

翻到背面一看，QC标贴显示它出生于2014年12月——哦豁，原来是个"摩羯座"的秤，难怪工作起来这么一丝不苟（500g量程，0.01g精度）。

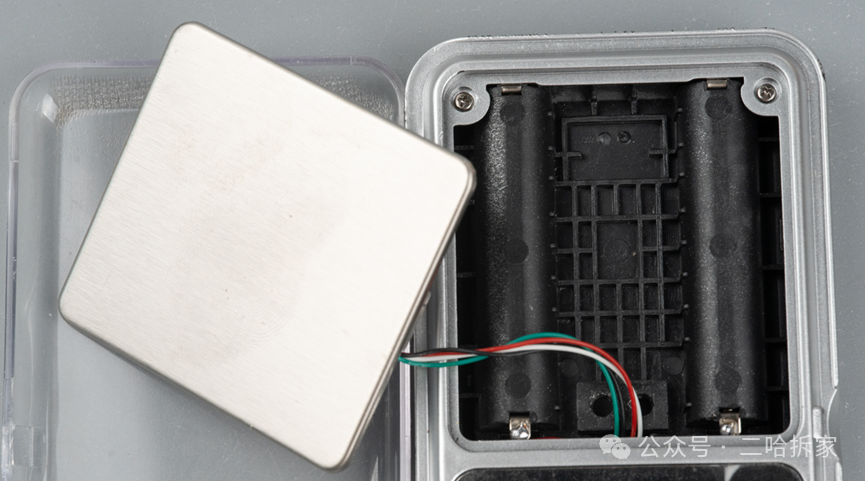

掀开它的"天灵盖"（秤盘）。

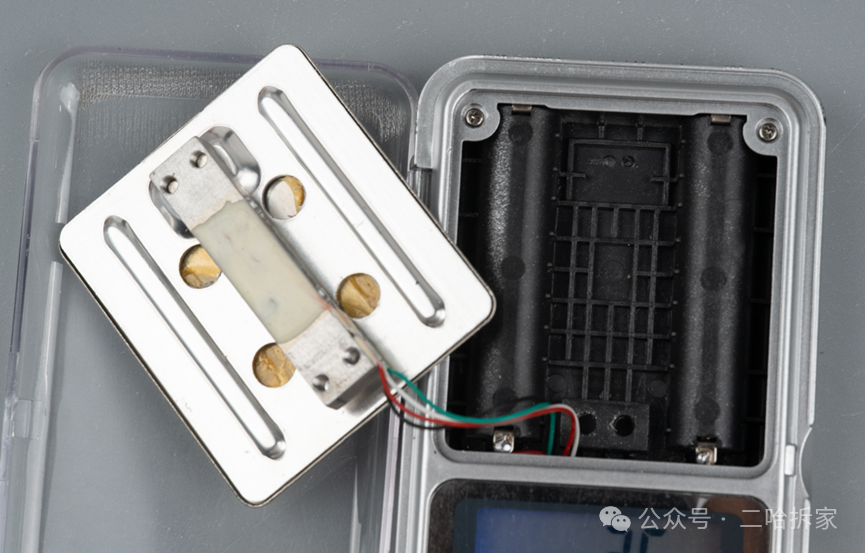

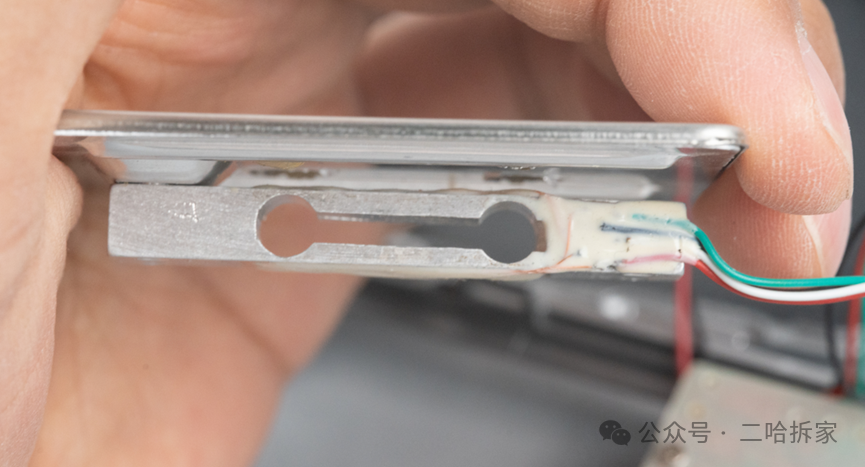

天灵盖下面藏着压力应变片。这设计简单得让我怀疑人生——现在的电子秤都这么"佛系"的吗？

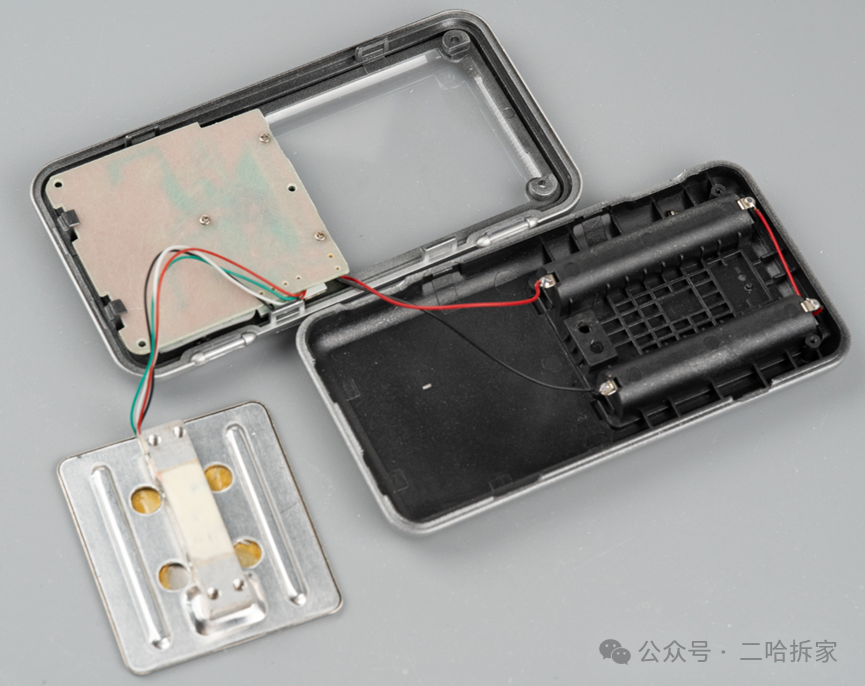

这电子秤的简单程度超出了我的想象。

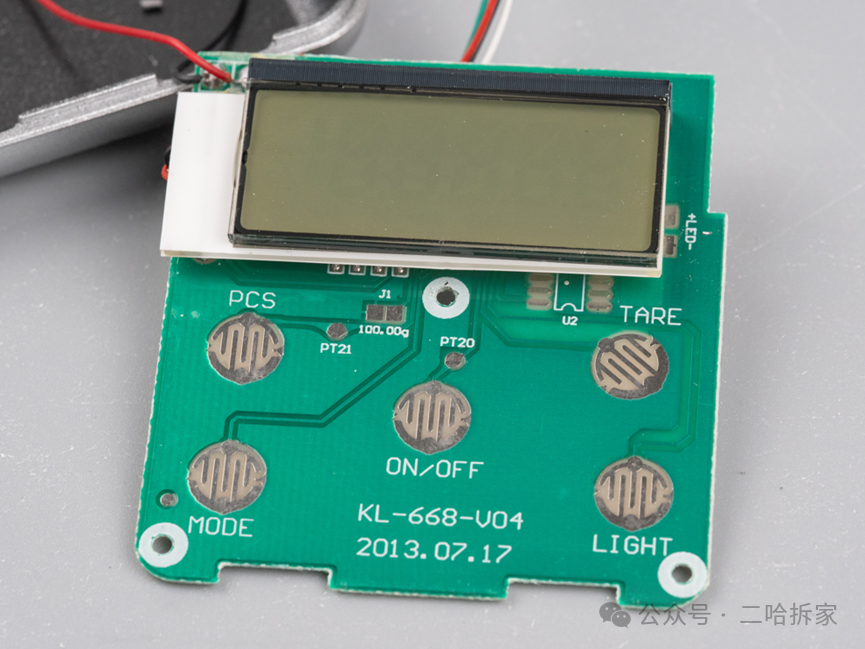

电路板是单片的，看起来正面也没啥东西，所有的器件应该躲在屏幕下面开Party呢。

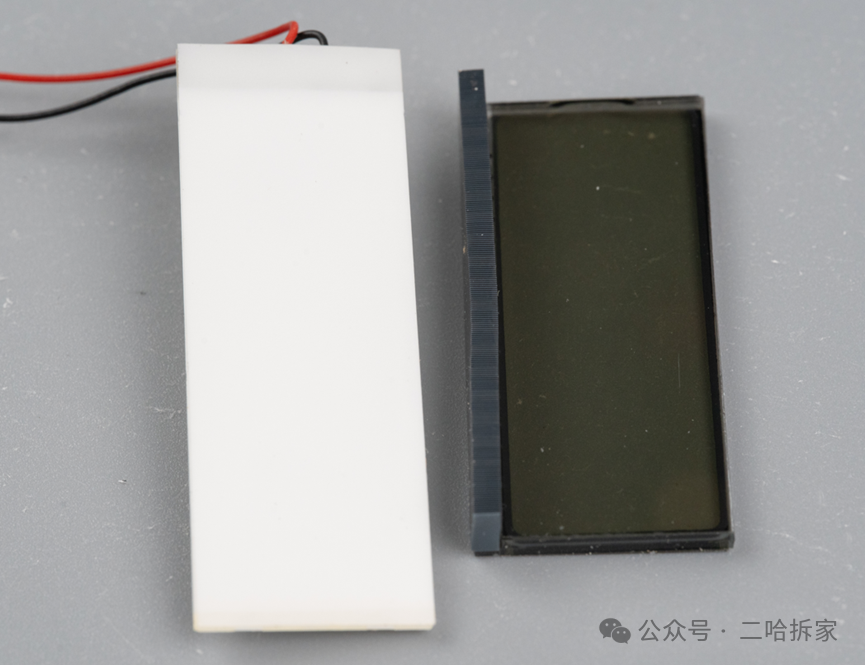

屏幕是带蓝色背光的段码屏。

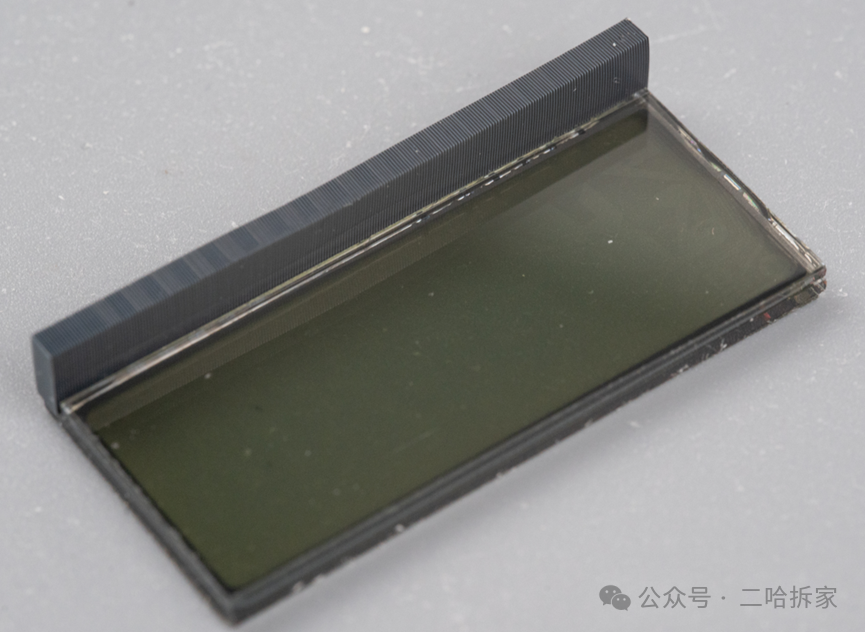

屏幕特写。

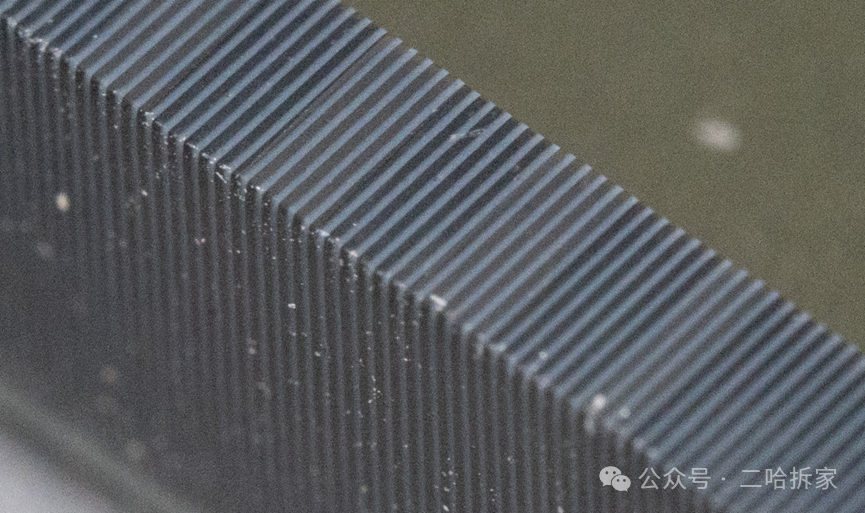

这斑马导电条简直神还原了斑马线的精髓，设计师一定是过马路时获得的灵感。

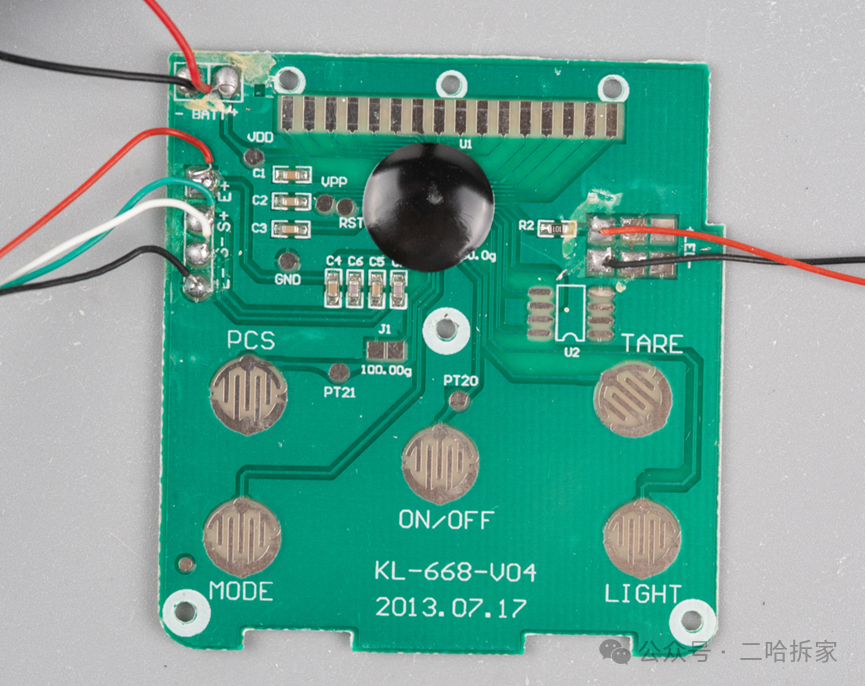

掀开屏幕后，主板彻底"裸奔"了：一颗牛屎芯片带着7个电容和1个电阻，组成了史上最寒酸的"电子乐队"。

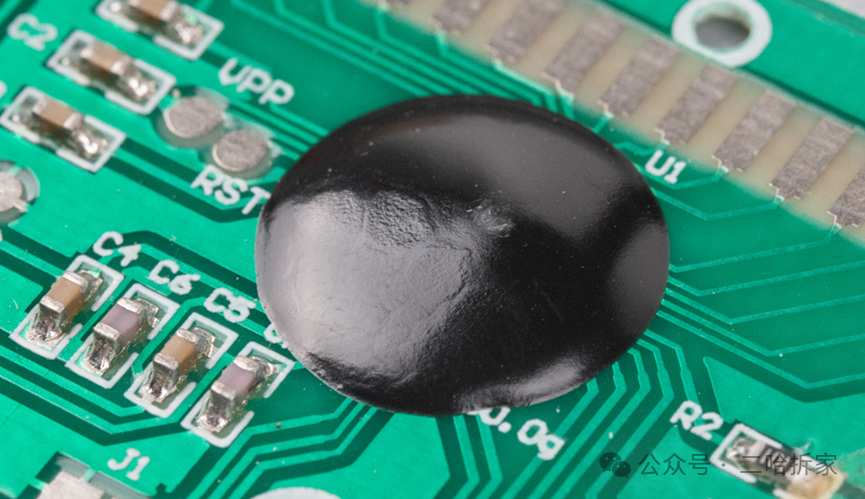

给牛屎芯片来个特写——这大概最"原生态"的集成电路了。

接下来看看应变片。原理很简单：受到压力就变形，变形就电阻变化——这不就是电子秤界的"压力山大"吗？

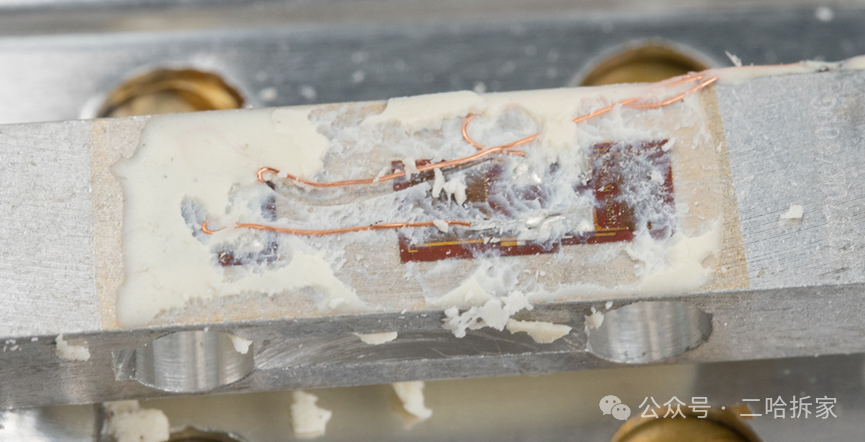

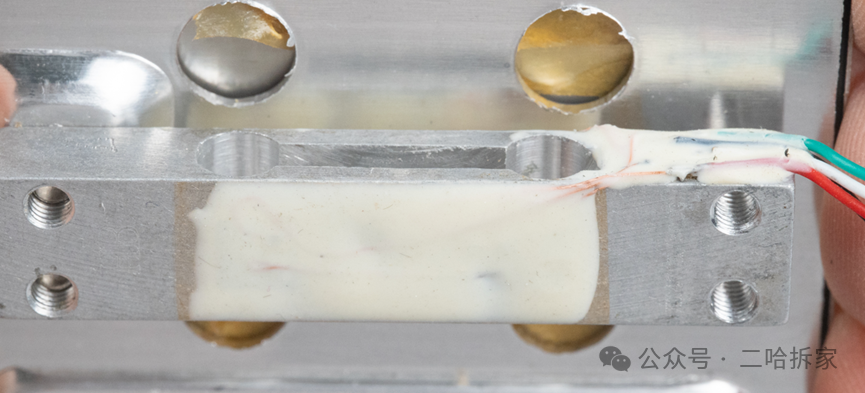

表面还涂着胶，像是在说："别看了，人家害羞~"

挂掉部分胶，隐约可以看到下面的类似FPC的走线。

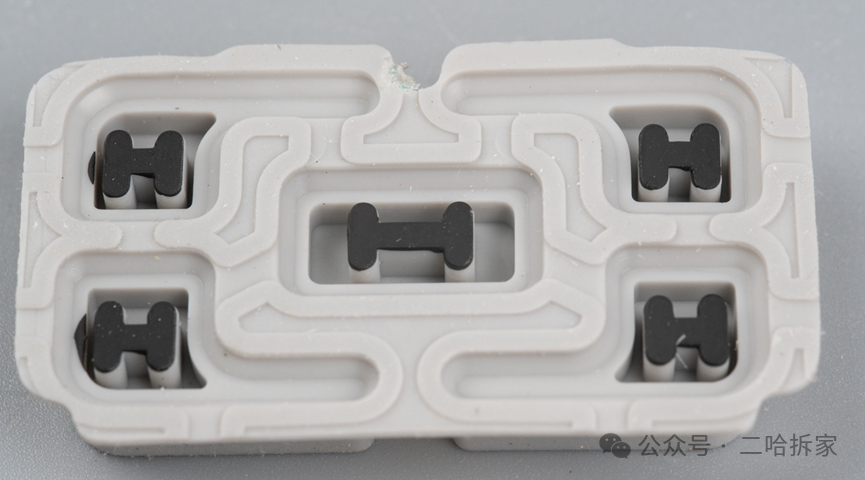

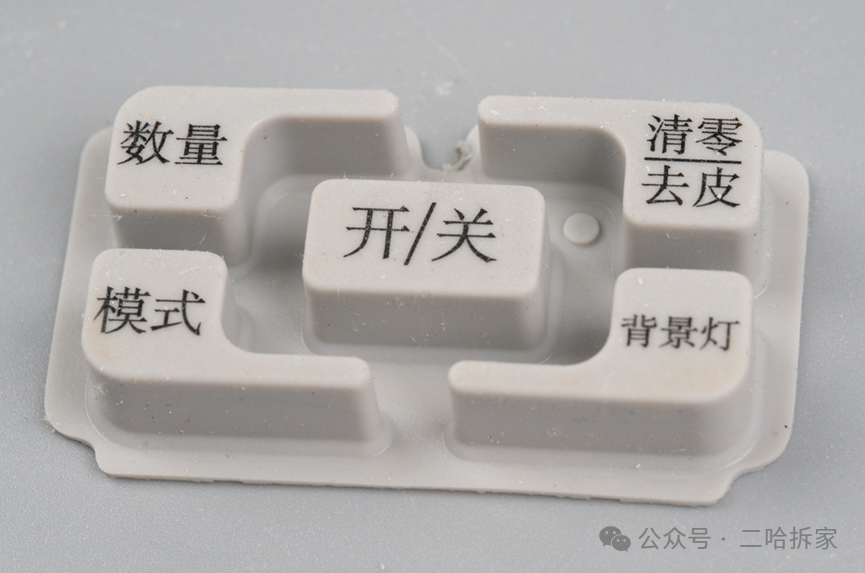

这是硅胶按键，五个按键一模出的。

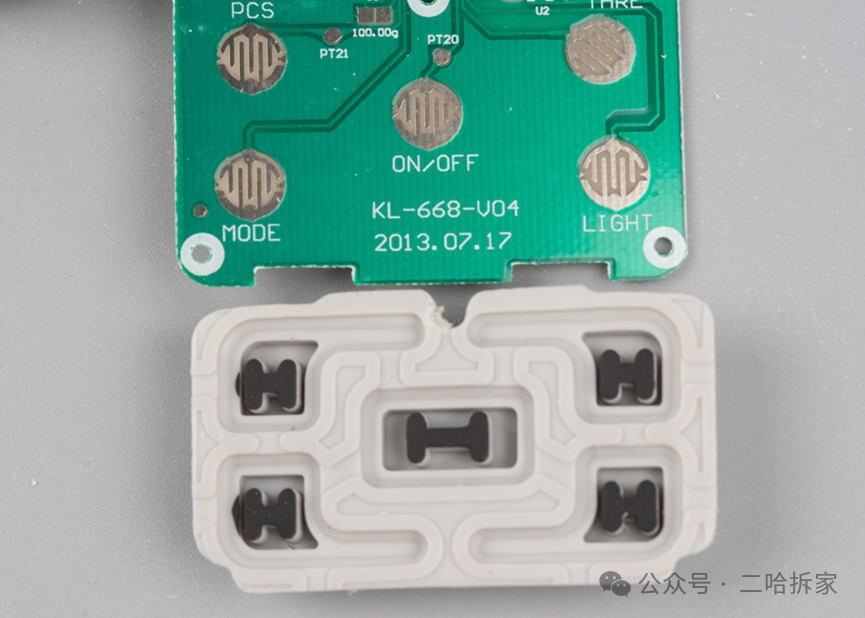

按键背面有做导电橡胶。

这种硅胶按键配合PCB上的PCB按键，应该是成本最低的按键方案了。

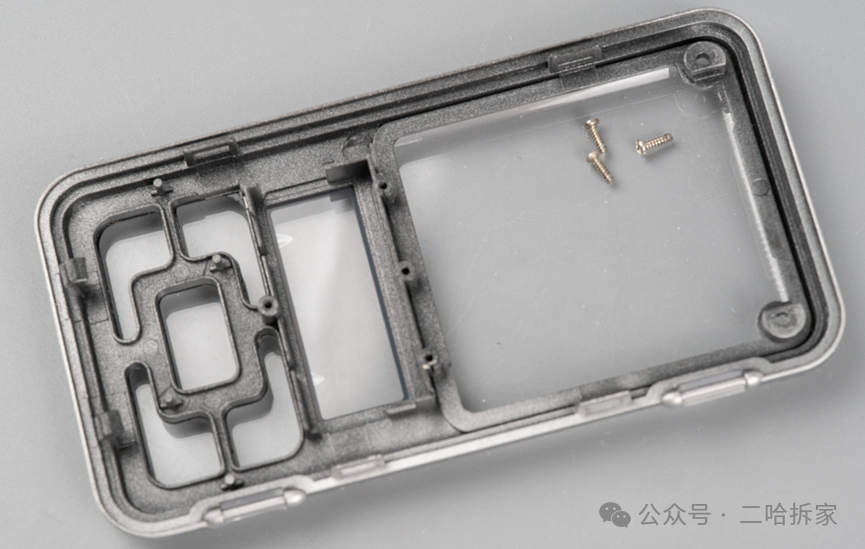

前壳塑料带着金属质感，堪称"塑料界的伪装大师"。

这次拆解让我明白：原来电子秤也可以这么"极简主义"。它用最少的元件完成了称重任务，堪称电子界的"苦行僧"。不过现在它退休了，终于可以放下"压力"，彻底躺平了。
