阻容降压电路因电路简单、成本低而经常用在低档LED灯的驱动上。
电容可以通过交流，但是并不是无任何阻碍的流过，电容对电流的阻碍被称为容抗。其大小可以通过公式Zc=1/(2πfC)计算。阻容降压电路中各器件和作用和规格参数是阻容降压电路设计关键。

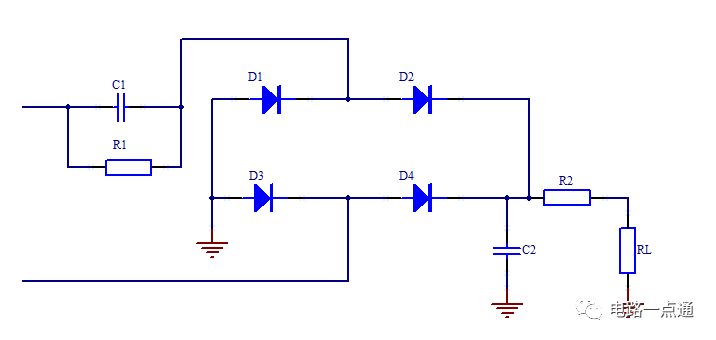

阻容降压典型电路以LED为例，其典型工作电流为20mA，市电是50Hz的正弦交流信号，如果忽略负载的电压，则由市电提供的电流可以近似计算为U*C*2*π*f=220*C*2*3.14159*50=20mA，这样可以算出电容C大概为0.289uF。从电流与电压的公式中，我们可以知道，电容越大，电流也越大。需要注意的是，在计算中，我们忽略了负载的压降，如果考虑压降，实际电容值应该更大一点,可以选用两个0.1uF/630V的电容相并。电阻R1是泄流电阻，是在负载断开时，给C1提供放电回路的。如果我们需要在10s左右放完电，C1*R1=10s,R1可以选择10/0.2uF=50k。D1，D2，D3，D4是整流三极管。
要特别注意的是，C2也是非常重要的，很多人在设计时会忽略，在开关闭合瞬间，C1相当于短路。
C2两端的电压不能突变，这样市电通过C1之后，向C2充电。负载RL的瞬间电压不至于太高。公众号@电路一点
