笙泉MCU在LED照明中的应用：智能、可靠与节能的技术秘诀全面解

LED户外照明市场概况

伴随着各国政府智能城市之基础建设，LED户外照明有着广阔的应用前景，例如街道、高速公路、公园等公共场所、商业场所、户外停车场以及大学/学院校园...等。随着节能意识提升，世界各地越来越多的城市正在采用更智能的LED户外照明来降低营运成本，同时提高系统效率并确保安全。根据Markets and markets报告，2022年全球LED户外景观照明市场约257亿美元，预计到2027年将成长至515亿美元，2022~2027年复合年增长率(CAGR)为14.9%。其中中国和日本是亚太地区户外景观照明的主要市场，该地区的市场成长将快于其他地区的市场成长。

为使照明系统具备智能化的特性，透过LED灯具内置的微控制器(MCU)，可实现亮度自动调整、颜色自动变换、环境感测、远程控制和监控、节能模式和情景设置等功能，使LED的应用性更丰富，并提高能源使用效率。

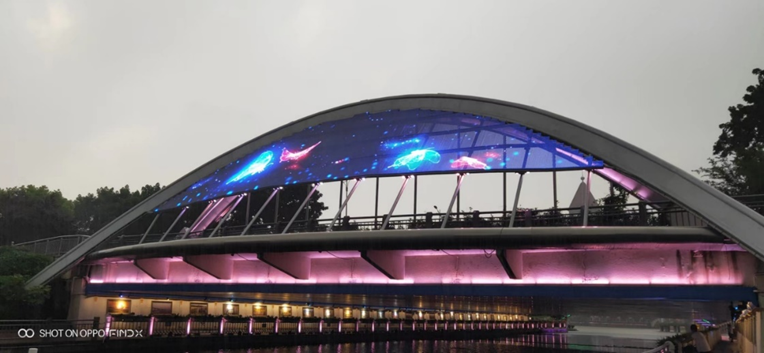

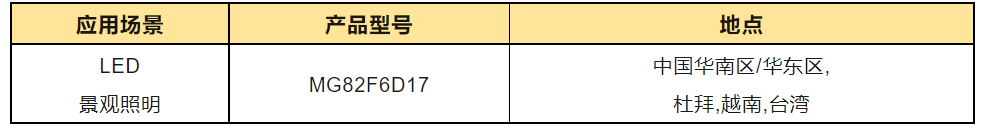

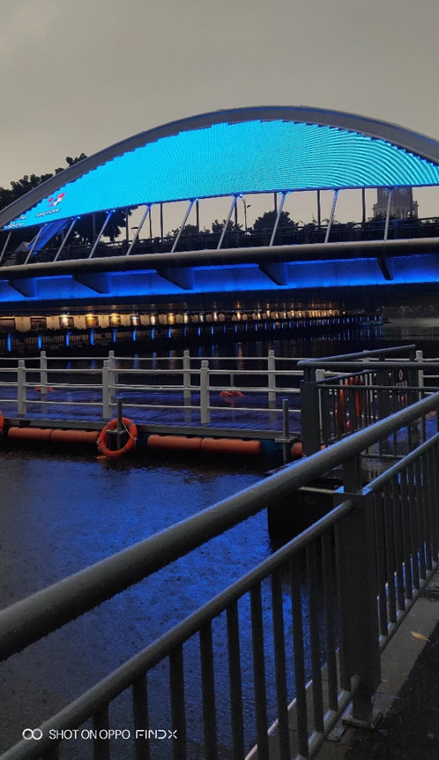

应用场景: LED景观照明

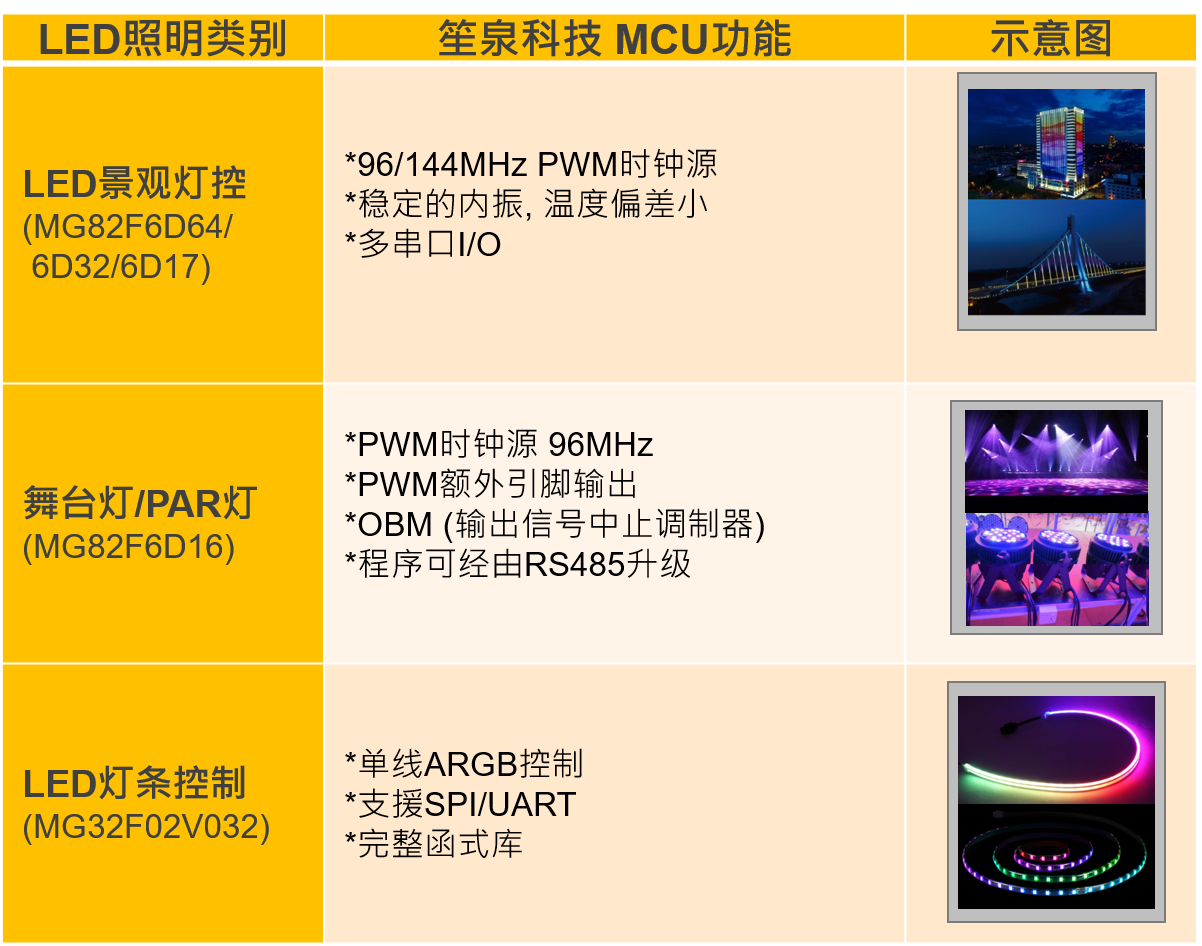

针对户外LED景观照明应用的MCU需求，笙泉科技对应的MCU系列有 8051系列 ( MG82F6D64/6D32/6D17/6D16 ) 和M0系列 (MG32F02V032) 等选择。在LED灯控应用上，纵然调光时可满足丰富的颜色变化，但在”灯条的色彩改变上却仍不够细致”，无法实现色彩改变的绵密性，因此需搭配锁相回路(PLL)与可程序计数器数组(PCA)产生高速PWM以强化LED灯控达到更细致绵密的效果，其中8位MCU (MG82F6D17) 可输出144MHz 高速PWM，适可满足此细致绵密调光之需求。

另外，放置在户外的各式LED景观灯极易面临日夜温差状况的挑战，当温度造成的频飘影响PWM的输出，会间接造成LED颜色的色差。然而笙泉MCU已强化内部震荡电路稳定性，具有极低的频率漂移，能够让产品适用于户外的灯控需求。

MCU (MG82F6D系列) 特点:

●96/144MHz PWM时钟源

●8个12位ADC外部输入通道, 可编程转换率最高达1.2Msps

●操作温度下具极低的频率漂移 (常温±1%，全温±2%)

●工业级工作温度：-40℃~+105℃

●高速增强型UART，最大波特率最可达6MHz

●具有2个带滤波器的外部中断，且有KBI

●慢频模式和副频模式支持低速MCU运转，RTC模式在掉电模式下支持实时时钟恢复CPU

(*MG82F6D系列涵盖MG82F6D64/6D32/6D17/6D16等)

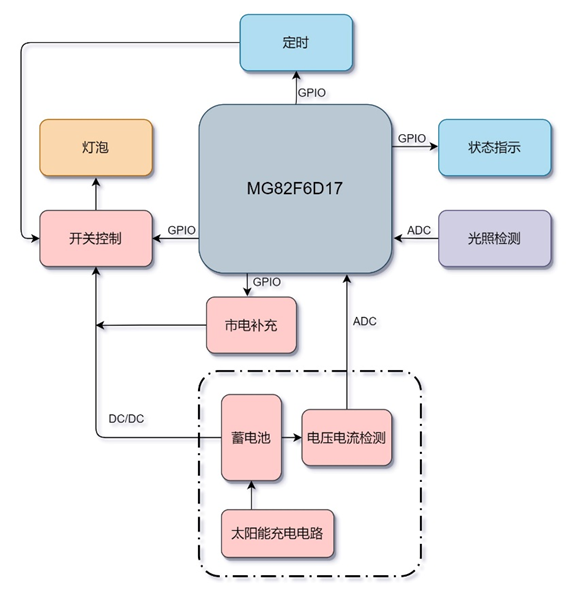

LED户外灯应用方框图:

(以MG82F6D17为例)
