一、功能介绍

CW32W031 读取 RSSI 功能是指在芯片接收到数据时，读取当前数据包的信号强度值的功能。RSSI 的计算分为两步，即计算 SNR 与计算 RSSI。在收到 RX_IRQ 信号之后，通过读取寄存器中的信号能量 （sig_pow_avg）以及噪声能量（noi_pow_avg）来计算 SNR，并根据当前带宽值 BW 等参数，计算最终信 号强度值 RSSI。

二、软件设计参考

2.1 编程示例

1. 芯片初始化；

2. 配置相关参数；

3. 芯片进入接收模式；

4. 芯片接收数据，并计算 SNR、RSSI 值。

2.2 软件设计验证

参照 CW32W031 例程库中接收模式的代码。

2.2.1 SDK 示例

参考代码：

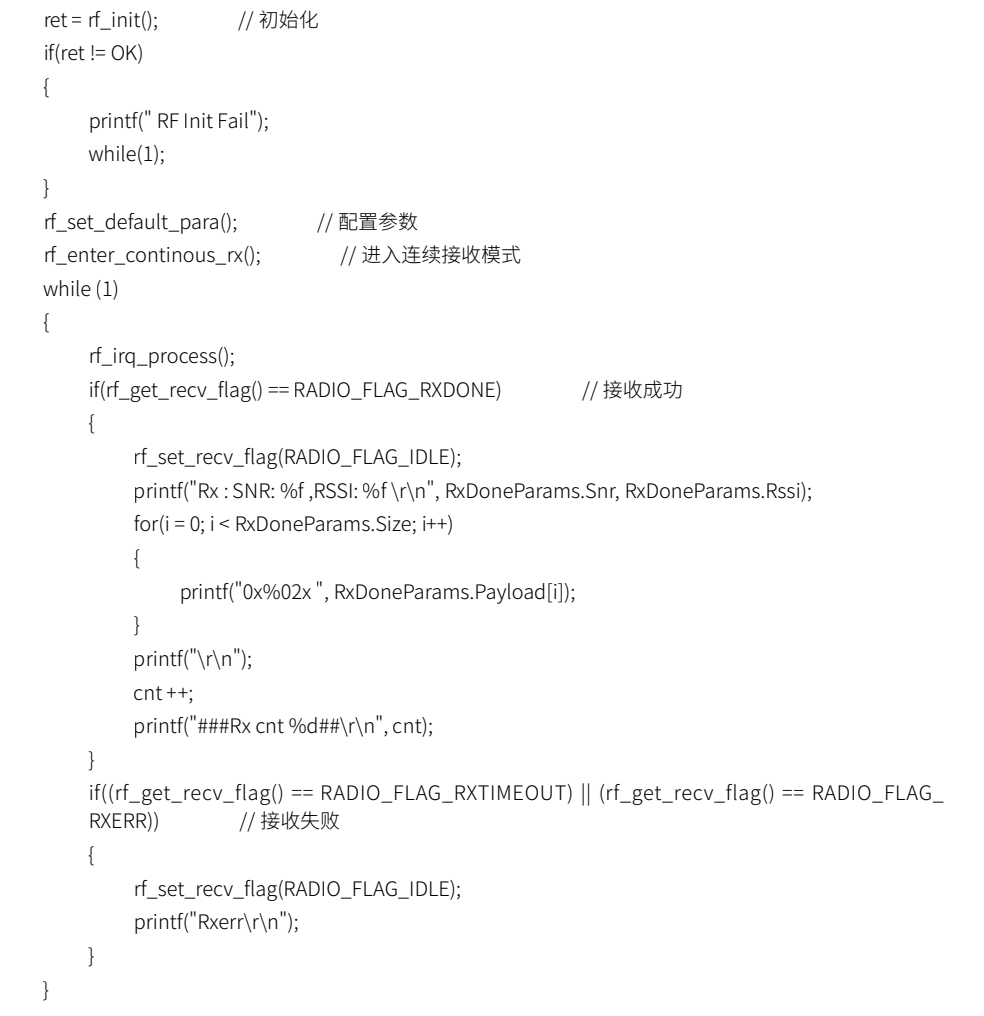

示例代码配置了连续接收模式，并在接收到数据后，将接收到的数据内容及 SNR、RSSI 值打印出来。

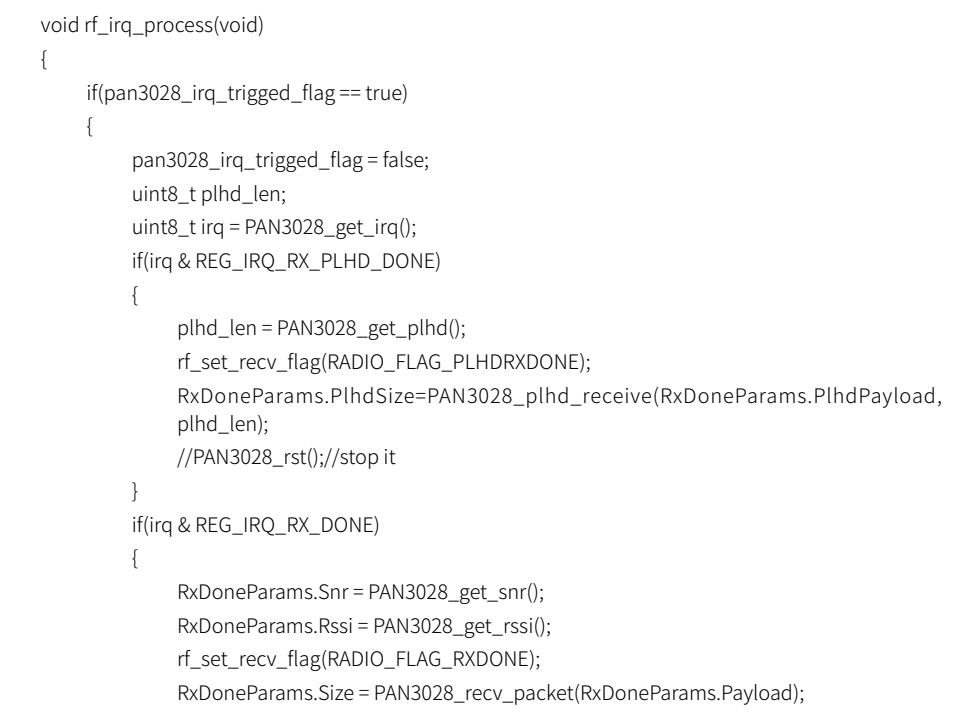

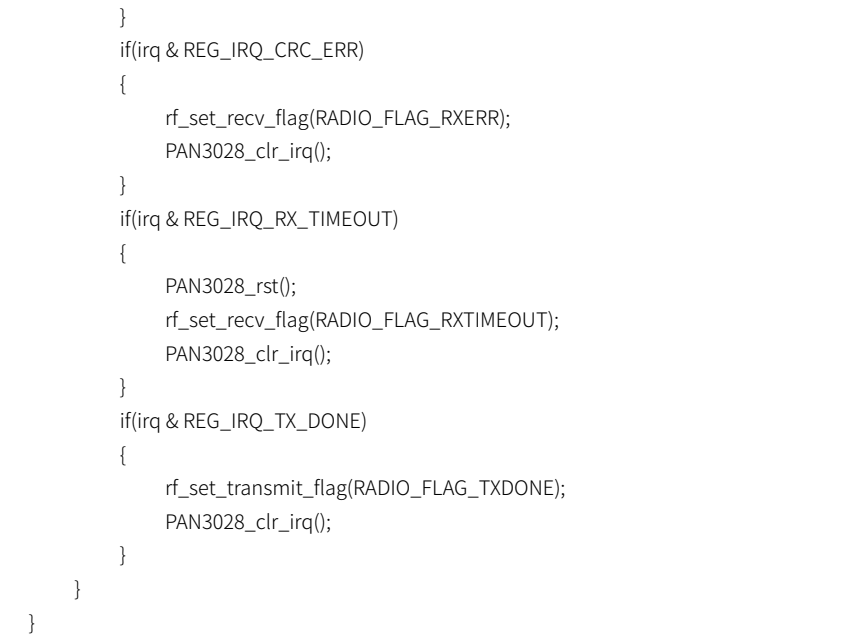

PAN3028 中 断 处 理 函 数 中， 当 芯 片 接 收 到 数 据， 产 生 REG_IRQ_RX_DONE（RX_IRQ） 中 断 时， 通 过 PAN3028_get_snr 和 PAN3028_get_rssi 接口函数计算并读取当前数据包的信号强度值。

2.2.2 验证结果 串口助手显示结果为：

三、注意事项

3.1 关于 RSSI

RSSI 功能读取信号强度值需要在接收到数据包的时候读取，且在清除 rxdone 中断之前。如果清除中断，这 个值就会失效。

RSSI 的测量范围是 -40 到 -130，不同参数（SF、BW）模式下，测量范围略有不同。

3.2 关于 LNA 模块支持切换 LNA 增益，支持高增益和低增益两种模式。目前 SDK 默认使用高增益模式。

当切换至 LNA 低增益时，

1. LNA 低增益模式会比 LNA 高增益模式灵敏度差 3dB；

2. 非 DCDC 模式下，RX 电流会降低 1.2mA；

3. 在有干扰的环境中，LNA 低增益会比 LNA 高增益传输距离更远更稳定。
