STM32最小系统硬件组成 最小系统为单片机工作的最低要求，不含外设控制，原理简单，分析最小系统是STM32入门的基础。
组成：

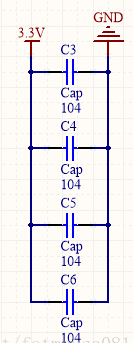

- 电源
- 复位
- 时钟
- 调试/下载接口
- 启动

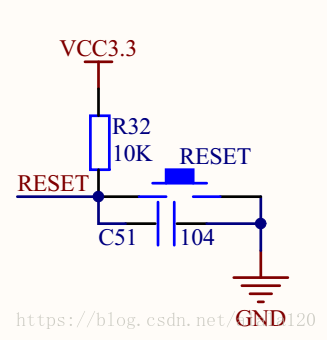

复位电路 当RESET引脚被拉低产生外部复位时，产生复位脉冲，从而使系统复位。 有三种复位方式：
- 上电复位
- 手动复位
- 程序自动复位
上电复位，在上电瞬间，电容充电，RESET出现短暂的低电平，该低电平持续时间由电阻和电容共同决定，需求的复位信号持续时间约在1ms左右，计算方式如下：t = 1.1RC（固定计算公式） 1.1*10K*0.1uF=1.1ms
手动复位：按键按下时，RESET与地导通，从而产生一个低电平，实现复位。

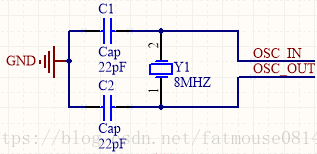

时钟 晶振的作用是为最小系统提供最基本的时钟信号，电容的作用是保证晶振输出的震荡频率更加稳定。

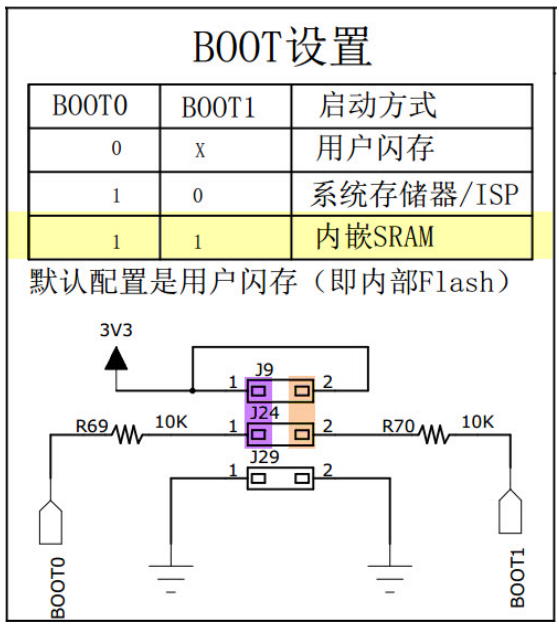

BOOT启动电路 STM32 芯片的 BOOT0 和 BOOT1 引脚，可使用跳线帽设置它们的电平从而控制芯片的启动方式，它支持从内部 FLASH 启动、系统存储器启动以及内部 SRAM 启动方式。 一般使用JTAG或者SWD调试下载程序，会下载到闪存里，所以可以直接将BOOT0引脚和BOOT1引脚置为低电平。
STM32三种启动模式对应的存储介质均是芯片内置的，它们是：
- 用户闪存 = 芯片内置的Flash。
- SRAM = 芯片内置的RAM区，就是内存啦。
- 系统存储器 = 芯片内部一块特定的区域，芯片出厂时在这个区域预置了一段Bootloader，就是通常说的ISP程序。这个区域的内容在芯片出厂后没有人能够修改或擦除，即它是一个ROM区，它是使用USART1作为通信口。
此外还有采用USB进行程序烧写和数据输出：和电脑USB口连接也可以进行小负载驱动供电。 通常采用CH340G的芯片：实现USB转串口。使用该芯片将电脑的USB映射为串口使用，注意电脑上应安装串口驱动程序，否则不能正常识别。
