在使用三相交流电动机时，需要知道所连接三相电源的相序。若相序不正确，则电动机的旋转方向将与所需的相反，从而导致安全事故。下面电路的功能为检测三相交流电源的相序，并在相序正确的前提下自动接通负载，若相序不正确则负载不工作。

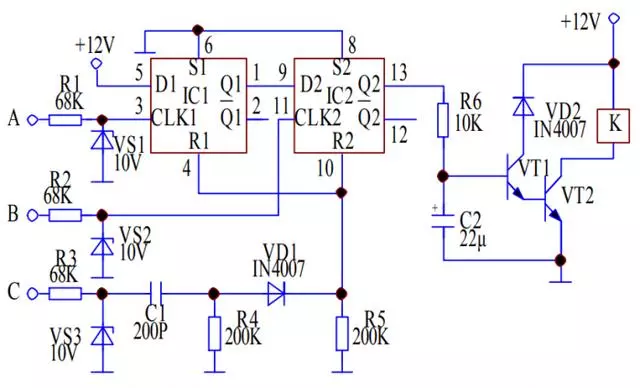

电路工作原理如下图所示。

三相交流电经过降压、整流后分别接入A、B、C三端，A、B两端分别经过电阻器R1、R2和稳压二极管VS1、VS2限幅、整形后送至IC集成电路的2个时钟脉冲信号端。若相序正确（即A、B、C三相顺序出现正脉冲），则IC集成电路的1脚和13脚均输出高电平，使得VT1、VT2导通，继电器K线圈得电，K的动合触点闭合，用电设备开始工作。此时，C端通过电阻器R3和稳压管VS3向IC集成电路的复位端输出复位信号，1脚和13脚输出低电平，由于电容器C2上开始放电，使得三极管VT1、VT2继续导通维持继电器继续得电，负载正常工作，完成三相交流电一个周期的变化。若相序错误，则使得13脚保持低电平，三极管VT1、VT2截止，继电器K的线圈失电，K的动合触点断开，用电设备停止工作。
