使用万用表测量三极管好坏与判断管脚是电子专业的基础技能，你是否曾经为了判断三极管管脚苦恼过？
记得大学考电工上岗证时，就有这一项判断三极管管脚的操作，要当着考官的面测量三极管并分辨出三极管的3个引脚。
虽然平常可以很方便通过网络查阅到三极管的管脚，但是我们也很有必要备多一项技能，毕竟，技多不压身嘛！
万用表有数字万用表和指针式万用表，两种表都可以测量，下面我为大家一一演示测量方法。
1、数字万用表测量
在使用数字万用表测量时，使用的是“二极管档”进行测量，红表笔是相当于是电池的正极，黑表笔相当于是电池的负极。
在用数字万用表测量时，电流是从红表笔流出的。

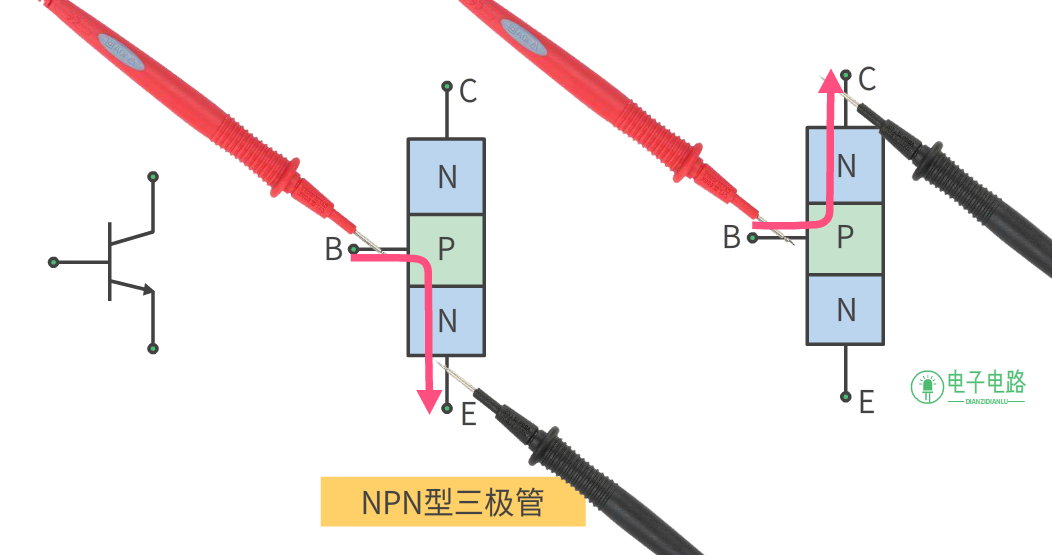

▲ NPN型，B极接红表笔，黑表笔接C、E时会导通
如果是NPN型的三极管，B极接红表笔，C、E两极接黑表笔时，PN结正向导通，万用表会显示导通电压。硅材料的三极管PN结导通电压一般是0.7V左右。

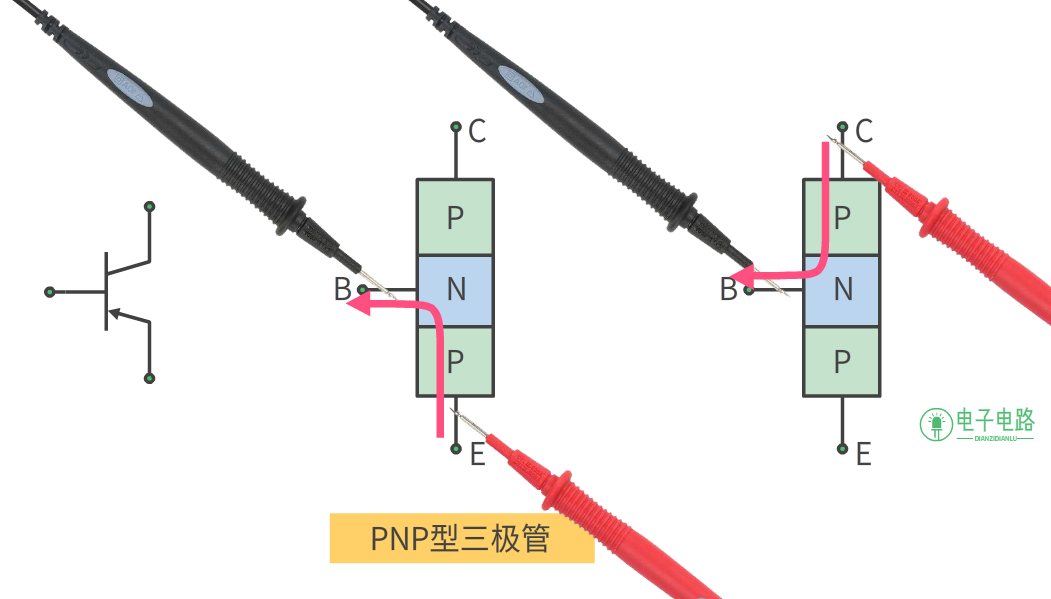

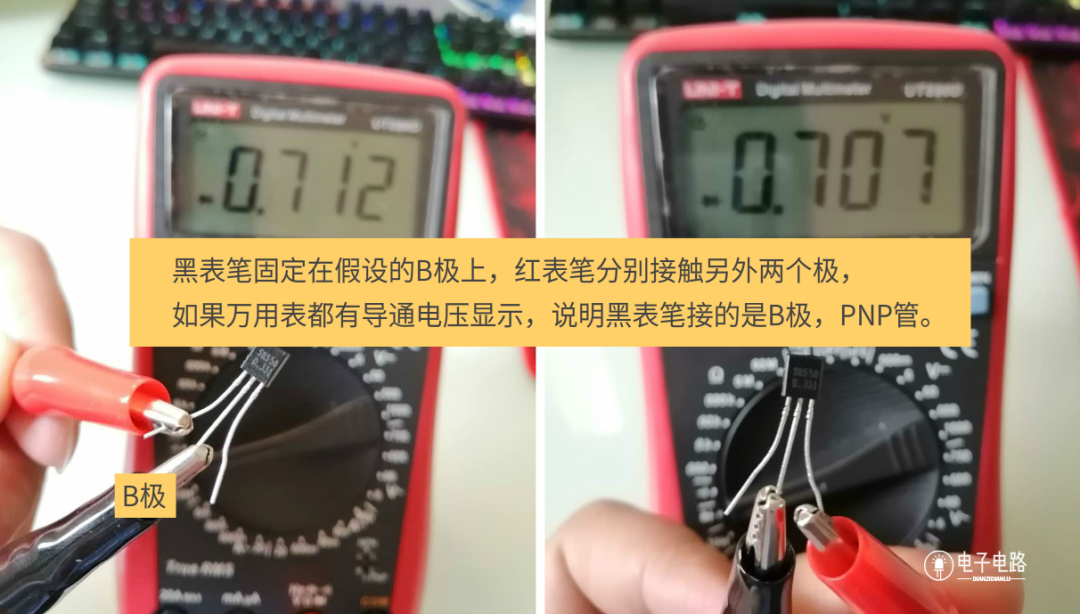

▲ PNP型，B极接黑表笔，红表笔接C、E时会导通
如果是PNP型的三极管，B极接黑表笔，C、E两极接红表笔时，PN结正向导通，万用表会显示导通电压。

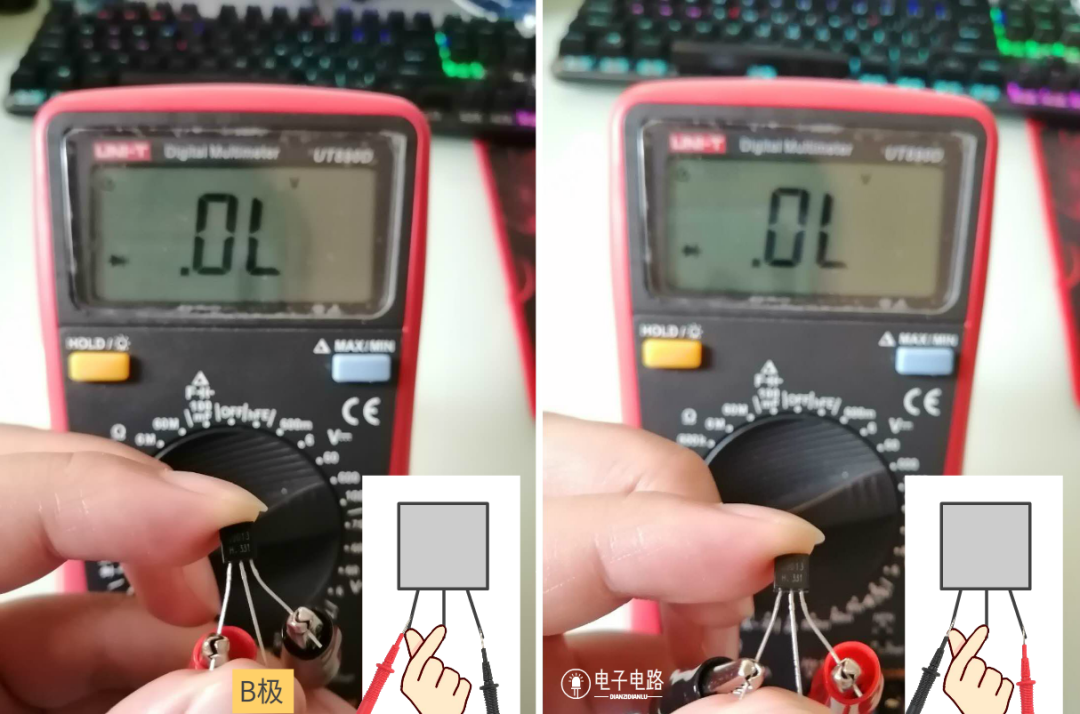

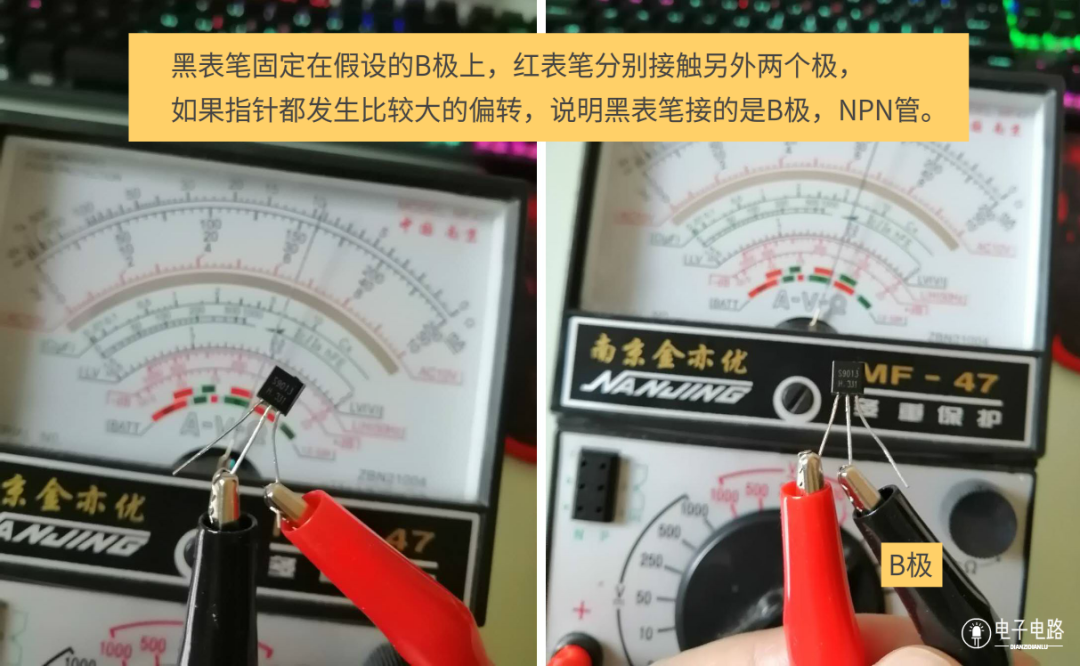

测量时我们可以先假设其中一个极是B极，然后用其中一支表笔固定在假设的B极上，另一支表笔分别接触其余两个引脚。
如果两次测量时都不导通，可以互换一下表笔测量，直到找到B极。
如果测量时显示的导通电压为0V，说明三极管内部击穿，已经损坏。

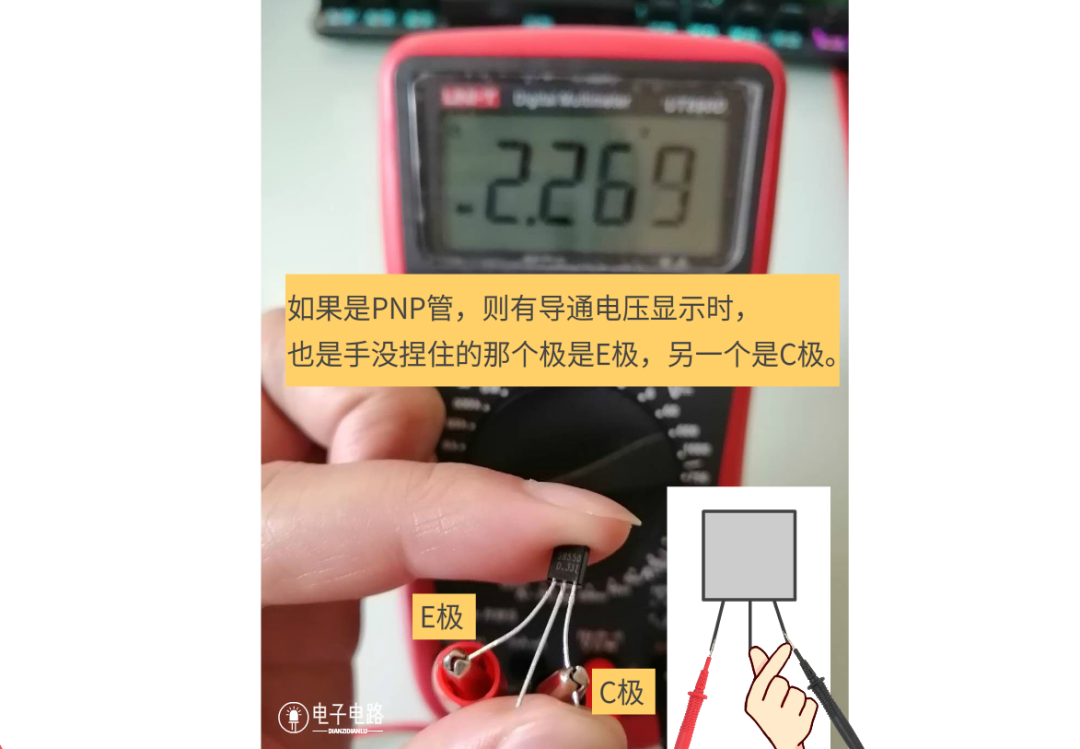

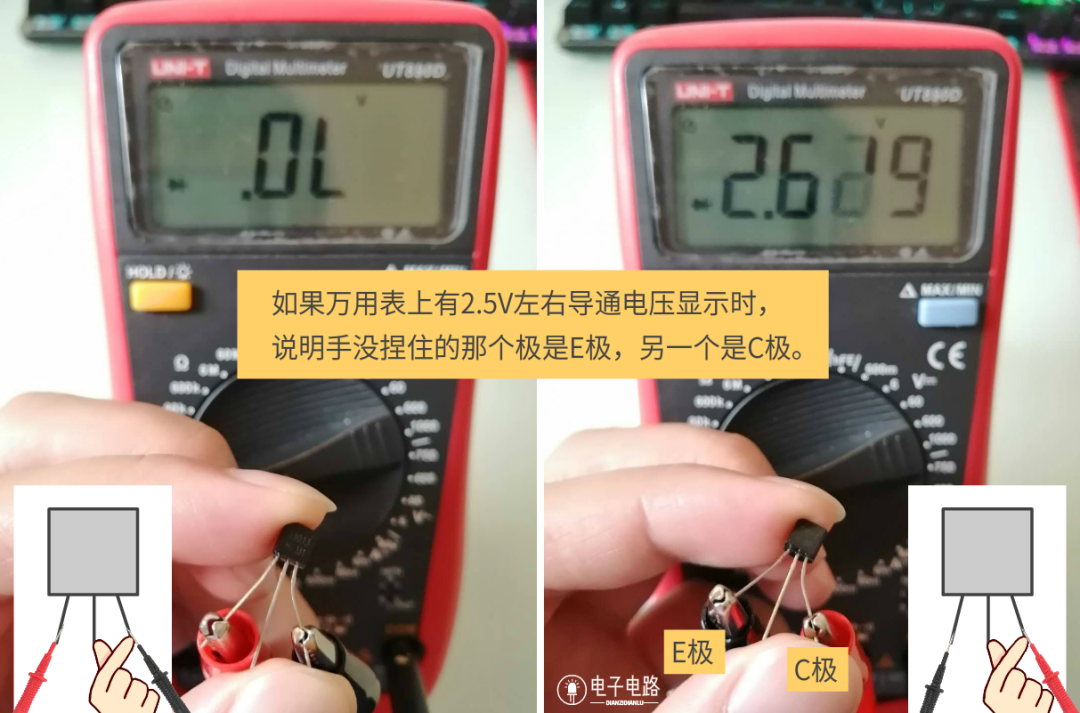

B极找出之后，就可以找C极和E极了，用手捏住B极和假设是C极的电极，然后把表笔放到假设的C极和假设的E极，如果不导通，红黑表笔互换。
如果互换表笔之后依然不导通，换另外的一个电极假设是C极，然后把表笔放到假设的C极和假设的E极上测量。
2、指针式万用表测量
在使用指针式万用表测量时，使用的是电阻档“Rx10K档”进行测量，如果用电阻档其它档位测量，指针有可能会偏转幅度过小不容易观察。
使用指针式万用表的电阻档时，红表笔是相当于是电池的负极，黑表笔相当于是电池的正极，也就是电流是从黑表笔流出的，这点跟数字万用表是不同的。

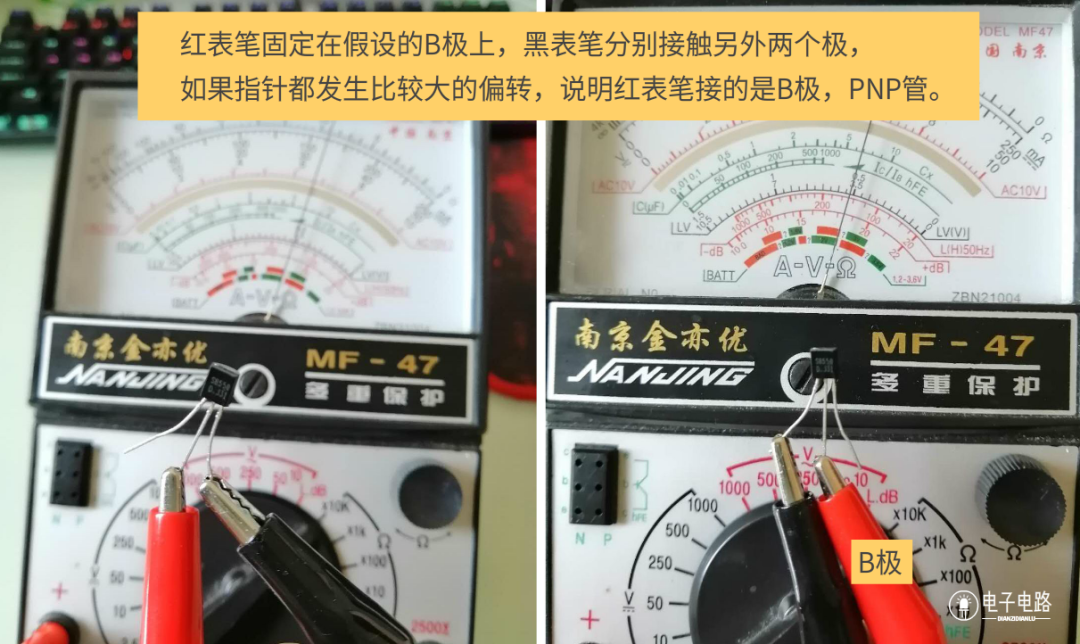

测量时我们可以先假设其中一个极是B极，然后用其中一支表笔固定在假设的B极上，另一支表笔分别接触其余两个引脚。
如果两次测量时都不导通，可以互换一下表笔测量，直到找到B极。

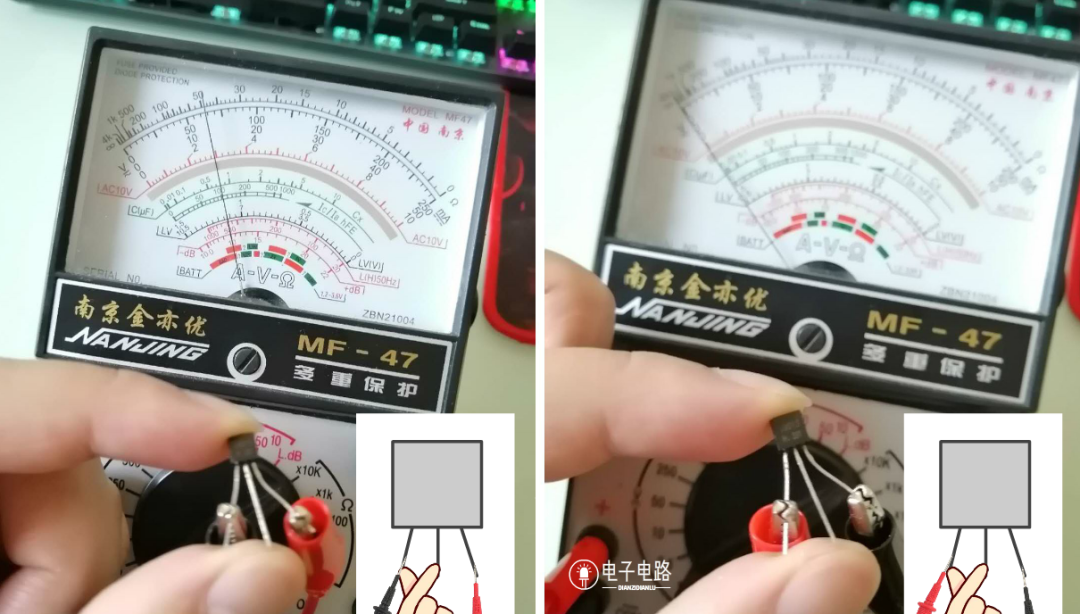

B极找出之后，就可以找C极和E极了，用手捏住B极和假设是C极的电极，然后把表笔放到假设的C极和假设的E极，观察指针偏转的情况，红黑表笔互换再测一次。
然后换另外的一个电极假设是C极，然后把表笔放到假设的C极和假设的E极上测量。观察指针偏转的情况，红黑表笔互换再测一次。

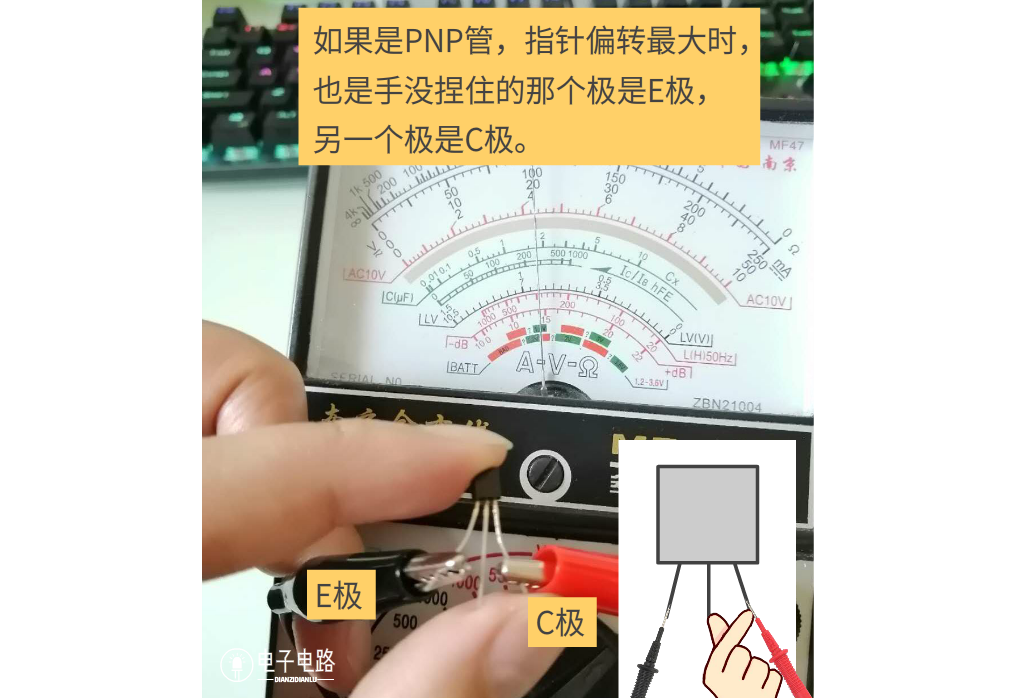

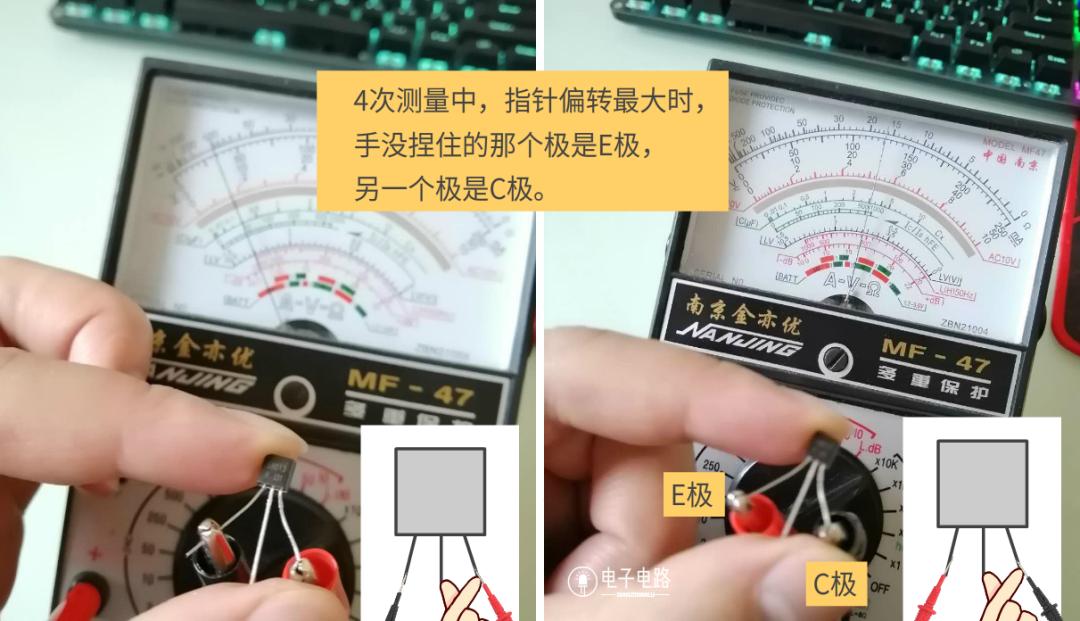

判断C极E极时要测量4次，在指针偏转最大的那次，手没捏住的那个极就是E极。
