拆解九阳热水壶,电路板刨出来看看
24c01硬件电子 2024-05-09

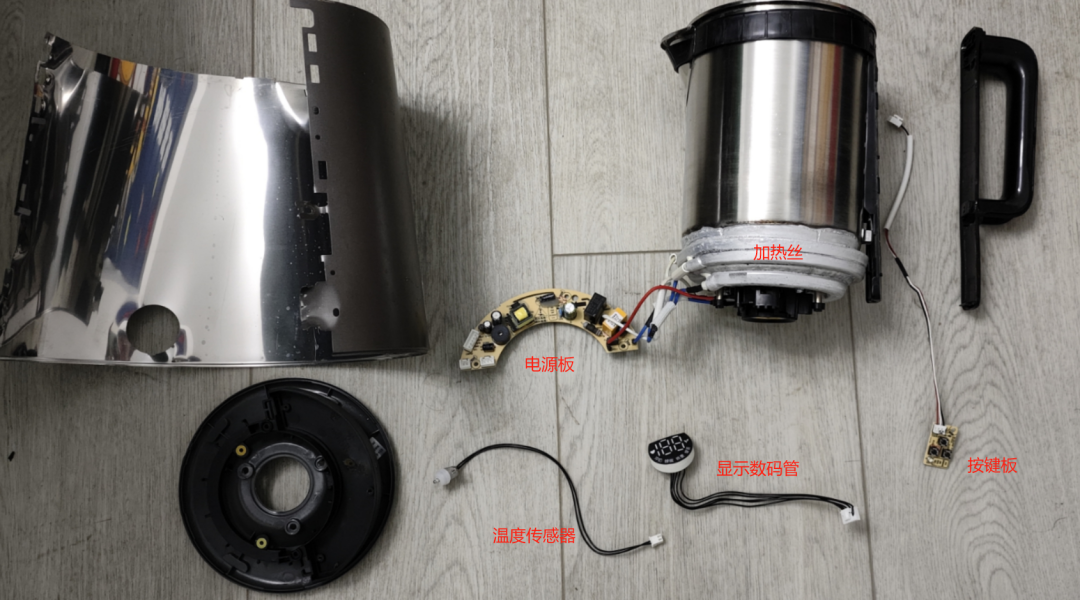

最近家里的九阳热水壶坏了,想着拆解一下,看看能不能维修,所以本期主要与各位同好分享热水壶拆解,整体的拆解图片如下图所示:

然后我们就直接看电路部分了,其余的结构件就不看了。首先是电源及控制板,可以看到热水壶的接电部分,最中间是火线,第二圈是零线,最外圈是地线,同时热水壶的壶体金属部分也是连接到地线的,这个也是为了保证我们人体的安全。关于电源部分,只看到了差模防护火线和零线之间加了一个压敏电阻(丝印HEL 100561K),没有看到做EMC的共模防护:

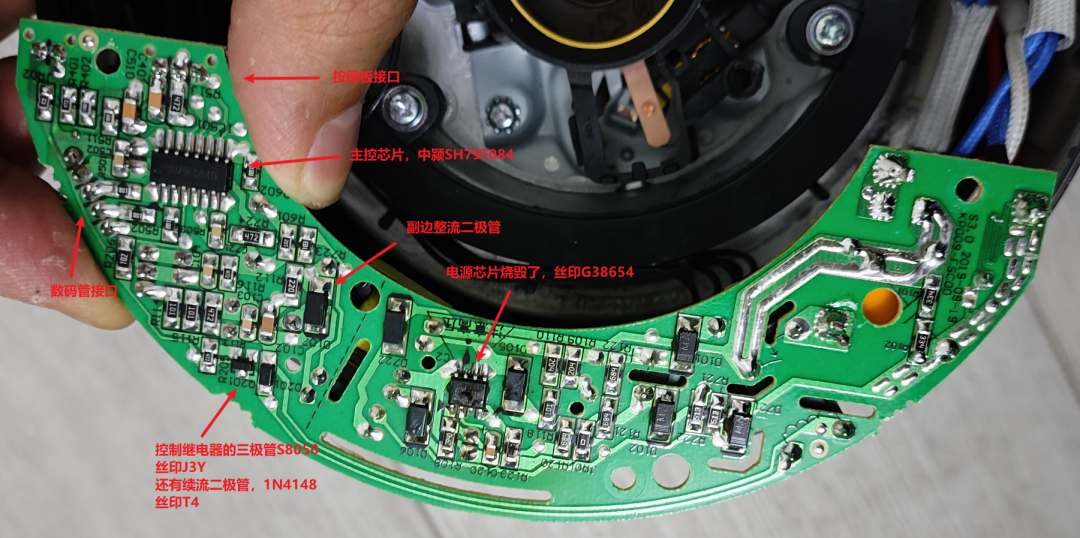

然后看控制板和电源板的背面,可以看到主控采用的是中颖的SH79F084,是一个基于8051兼容流水指令的8位单片机。然后可以看到,电源芯片烧毁了,所以说这个电热水壶才无法使用,这个电源芯片我也没查到型号,丝印G38654,是一个反激的拓扑,应该是输出12V。然后过一个78L05给单片机以及数码管按键板供电。左下角采用了一个sot23的三极管S8050和1N4148作为继电器的控制部分,控制热水壶的加热和调温,继电器型号是永能的YX201H-S-11DMF

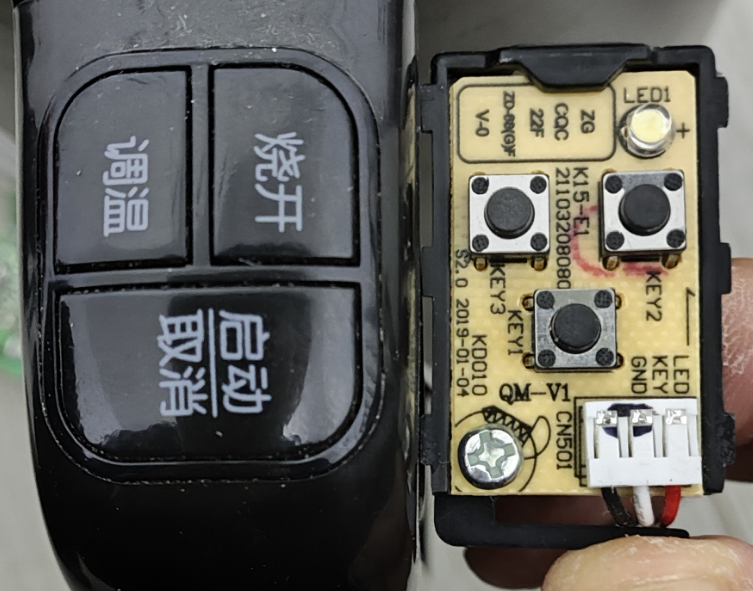

然后是平平无奇的按键板,采用的是ADC按键的形式,像这种三根线,想都不用想,基本就是ADC按键跑不了的。

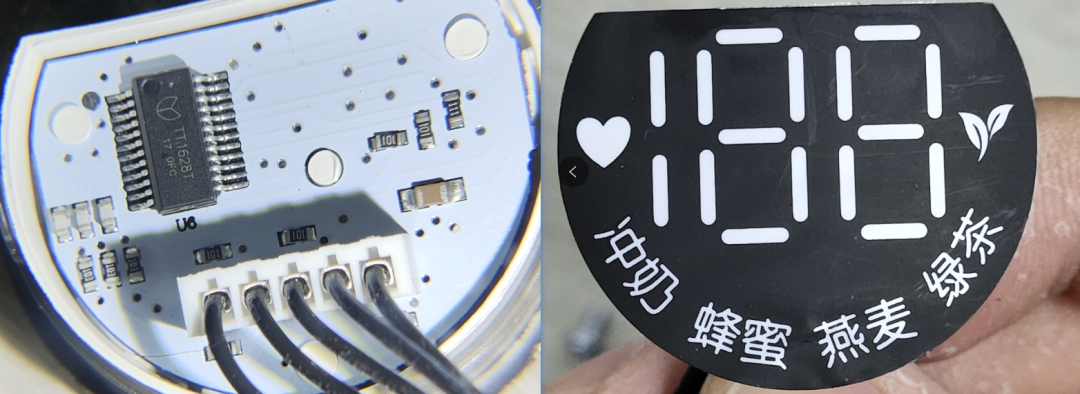

然后是显示板,采用的是TT1628的控制芯片作为数码管的控制,然后MCU与TT1628通信控制数码管

总结:不修了
