拆解国产电动牙刷,看内部工艺与电路设计
忆轻狂 2021-06-10

作者:忆轻狂;来源:面包板社区

本文原创,转载请联系授权!


电动牙刷比手动的方便,所以这几年已经把家里的牙刷都换成电动的了,本来买的是松下和欧乐B(儿童),都是全防水无线充电的,但是成本比较高,一个刷头就要40元。去年看到新闻讲到中国一个国产的电动牙刷品牌,原来是做代工的,现在也有自己的品牌,性价比很高,就买了一批,前前后后十几二十台,亲亲朋友都换了一遍。优点是性价比很高,七八十块还送十几个刷头,当时开玩笑说,可能机子坏了刷头还没用完;电池大,耐用,充满一个月没问题;动力也足。缺点是并不是全防水的,尾部有电源充电插口。


不过正因为不是全防水的设计,对于牙刷这种经常遇到水的,确实挺危险,不过坏了以后秉承工程师的特性,总是要拆开自己修一修。

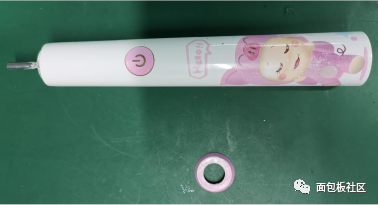

首先是儿童牙刷坏了,底部是一个micro USB充电口,用一个硅胶防水塞塞着,但是大半年过去了,防水塞硬化盖不上,就进水了。

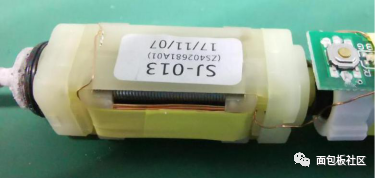

牙刷用的不是转子电机,而是无刷震动马达,且没有带金属壳。所以刚买到的时候我跟我媳妇的牙刷总是会吸到一起,我媳妇说是秀恩爱,我说是漏磁,结果是根本没金属壳,哈哈。大多数国产的超声牙刷应该都是用这种,阿里巴巴上搜了一下。




电路上没啥问题,就是电池插座之间打火了,烧黑了,电池没坏,清洗以后,重新激活电池就好了。整个电路板刷上三防漆,组装好以后,目前仍然使用,唯独尾部的插座现在持续生锈中。

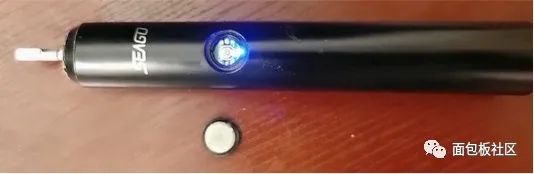

又过了半年我的牙刷也故障了,无缘无故自己震动起来,还关不掉。结果发现是电源按键松掉了,电源按键也是内部有硅胶圈密封的,随着时间老化,固定不住,脱落了,水就进去了。如下图所示,圆圆的就是按键翻过来放着的样子,白色是硅胶,因为关不掉,所以灯一直亮着,一直震动。

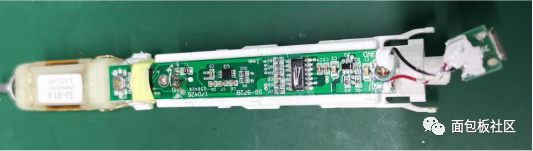

店家服务是很好,直接让我寄回去维修,还是免费的,我想着这玩意才几十块,来回折腾一下,店家是不是亏本了,而且还过保了,再者,我也想分析分析啥故障是吧。拆开一看如下图:

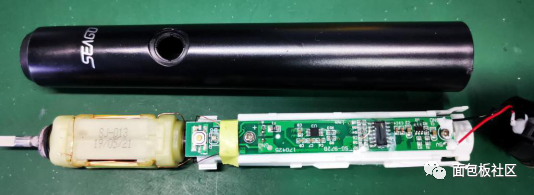

板子和结构与儿童款一致,电路板也是同一个,应该就是程序、振动电机有区别,尾部插孔不同,但都是5V。图上可以看出来,按键和最大的芯片周围有牙膏沫固化的痕迹。

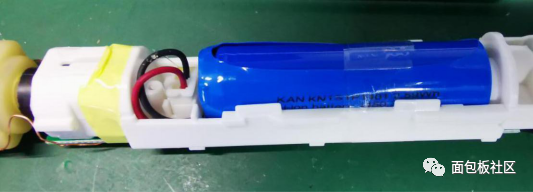

下图是背面的锂电池。




我大概搜了一下,这个板子不是通用的,但是电路结构和物料,和别的品牌的基本一致,但是芯片上标是内部标,查不到具体参数。从电路功能上看,从左到右分别应该是U3马达控制IC、U1主控IC、U2充电IC。清洗以后故障依旧,电路测试以后发现按键、U2、U3功能都是完好的,周围器件、电阻都完好,那应该就是U1出了故障,鉴于网上没找到这个物料,所以我还是求助了客服。


虽然不能给这个牌子打广告,但是确实服务很好,售后直接寄了一个主板给我,换上去就功能正常了。然后重新做了三防处理,又用聚酰亚胺胶布把按键包起来,防止再次进水。


总的来说,性价比还是很高。这机子的价格还抵不上欧乐B两个刷头的钱,坏了也没感觉怎么心疼。但是产品设计上确实有缺陷,一个是单纯依靠硅胶圈密封和固定,硅胶圈一旦老化就失去了密封功能,两次进水全都是这个原因。另一个是内部没有防水处理,虽然在插座的地方用硅胶做了密封,但是一旦破封,内部电路板直接短路故障,风险较大。还发现一个小问题,就是电机和插座的焊盘应该是同一个规格,插孔较小,电机线是单股铜线,好焊接,但是插座的是多股电线,就不那么方便了。
