今天为大家介绍一项国家实用新型专利——一种基于网关和BLE的智能燃气表系统。该专利由廊坊新奥燃气设备有限公司申请，并于2018年12月25日获得授权公告。

内容说明

本实用新型涉及燃气表领域，具体涉及一种基于网关和BLE的智能燃气表系统。

发明背景

当前智能家居系统中的无线通讯方式主要是WiFi、、三种。没有任何一种方式可以完全覆盖。

zigbee由于其特有的组网路由功能，所以在建立复杂/执行器网络时有先决优先条件。但是zigbee的应用层的协议是分裂的。A厂商的产品和B厂商的产品是不能通用的。

WiFi的功耗大，不适用于一些要求低功耗，电池供电的产品，如：燃气表等。有鉴于此，特提出本实用新型。

发明内容

本实用新型的目的是提供一种兼顾节能与通信范围的智能燃气表系统。

为了实现上述目的，本实用新型提供的一种基于网关和BLE的智能燃气表系统，该智能燃气表系统包括相互通信连接的燃气表单元和网关单元；

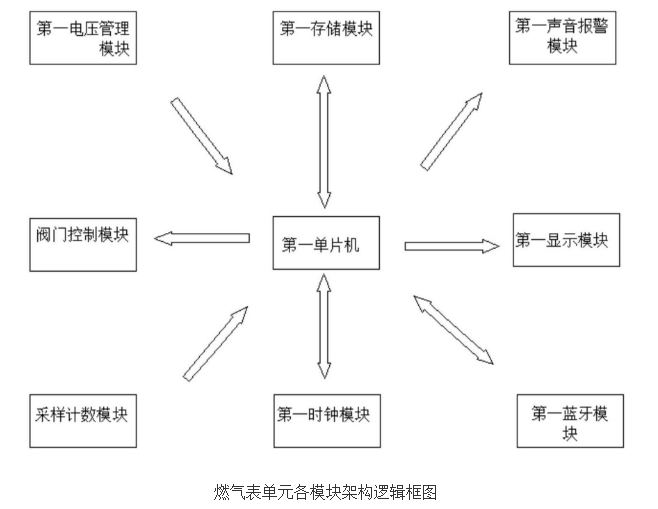

所述燃气表单元包括：第一；第一电压管理模块，其用于向所述燃气表单元供电；阀门控制模块、采样计数模块和第一模块，其分别与所述第一单片机通信连接；第一蓝牙模块，该第一蓝牙模块与所述第一单片机通信连接，所述燃气表单元通过所述第一蓝牙模块与所述网关单元通信连接；

所述网关单元包括：第二单片机；第二电压管理模块，其用于向所述网关单元供电；GP模块，其与所述第二单片机通信连接，还与外部后台系统通信连接；第二时钟模块，其与所述第二单片机通信连接；第二蓝牙模块，该第二蓝牙模块与所述第二单片机通信连接，所述网关单元通过所述第二蓝牙模块与所述燃气表单元通信连接；

所述第一蓝牙模块与所述第二蓝牙模块为低功耗蓝牙模块。进一步或优选地，所述燃气表单元还具有第一存储模块，其与所述第一单片机电连接。

所述燃气表单元还具有第一声音报警模块，其与所述第一单片机通信连接。所述燃气表单元还具有第一显示模块，其与所述第一单片机电连接。所述网关单元还具有第二存储模块，其与所述第二单片机电连接。所述网关单元还具有第二声音报警模块，其与所述第二单片机通信连接。

所述第二声音报警模块包括甲烷传感器和蜂鸣器。所述网关单元还具有第二显示模块，其与所述第二单片机电连接。所述网关单元还具有按键模块，其与所述第二单片机电连接。

本实用新型提供的一种基于网关和BLE的智能燃气表系统，包括燃气表单元和网关单元，其通过设置BLE蓝牙模块相互通信实现全屋覆盖，BLE通信通过认证采用通用的应用和协议；网关单元还具有GPRS模块，负责与远程后台通信。本实用新型提供的智能燃气表系统，燃气表单元功耗低，在使用直流电源时能长时间工作，安全可靠；网关单元还具有燃气泄漏报警功能。
