我们来聊聊WiFi版本和速率，如何穿墙以及怎样设计自家的无线网络这一系列的问题。希望看完之后，你会对WiFi穿墙这个问题能够了然于胸，并能对家庭WiFi组网方案能略知一二。
WiFi穿墙
1. WiFi穿墙之“天问”
自从WiFi成为继水和电之外的第三大基础需求以来，蜉蝣君经常被问到一个经典问题：
我的路由器有这么多根天线，号称大功率穿墙王，看起来牛逼闪闪，咋才走了几步就没信号了呢?

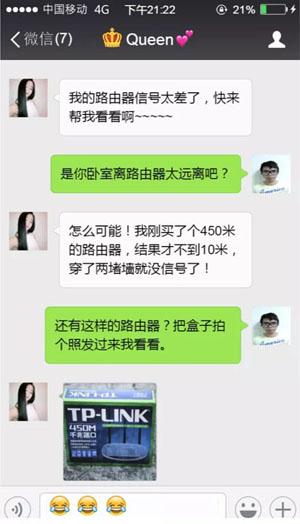

WiFi穿墙之“天问”
更有甚者，如上图这位MM，更是问出了如此让人瞠目结舌的问题：号称450米的路由器，咋才过了不到10米，穿了两堵墙就没信号了?

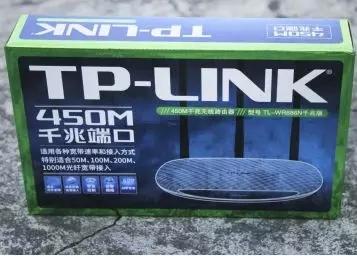

蜉蝣君把该MM发来的盒子图片放大一看，上面赫然写着450M!!!能把“M”想象成“米”，这得对良好的WiFi信号覆盖有多渴望?
450M无线路由器
其实这里的M并不是米的意思，而是指Mbps，又称兆比特每秒，说的是这款路由器的最大下载速率可以达到450Mbps，跟覆盖的距离和穿墙能力一毛钱关系都没有。
下面我们就来聊聊WiFi版本和速率，如何穿墙以及怎样设计自家的无线网络这一系列的问题。希望看完之后，你会对WiFi穿墙这个问题能够了然于胸，并能对家庭WiFi组网方案能略知一二。
2. WiFi的协议和频谱
首先来说WiFi的协议及频谱的问题。
自从WiFi标准被IEEE(电气和电子工程师协会)在提出以来，经过了20年的蓬勃发展，一步一个脚印，出了一个又一个协议版本，从802.11n开始，下载速率有了质的飞越。

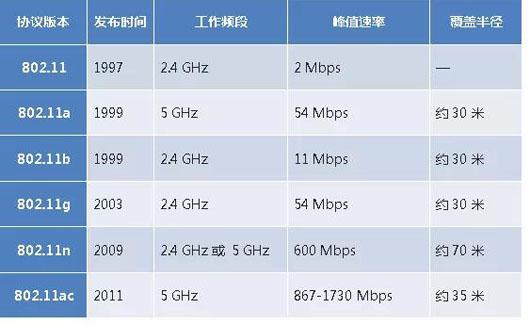

WiFi各协议版本
WiFi的工作频段和信道：
从上表可以看出，WiFi有两个工作频段：2.4G和5G。这两个频段都是非授权频段，只要符合国家法规，不经授权就可使用。也就是说在家里装个无线路由器是不需要任何人批准的。

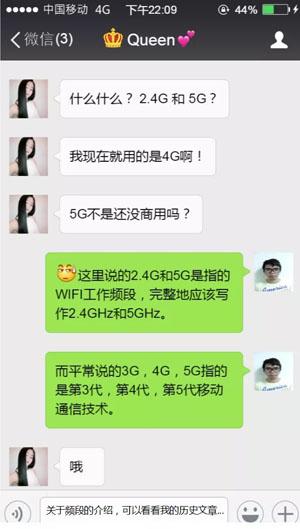

频谱之问
(1) 2.4G频段：
2.4G频谱的范围是2.4GHz～2.4835GHz，共有83.5M带宽，划分为13个信道，每个信道宽20M。
可是，20M乘以13等于260M啊，这13个信道共需要260M带宽，而2.4G频谱只有83.5M，这怎么放得下?
答案就跟上公交车一样：“挤一挤，往后挪一挪，赶紧再上一个!”人多车小，为了共同的出行需求，个人空间就别想了，被踩到脚更是在所难免。

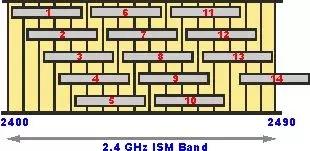

从下图可以看出，2.4G频谱的这13个信道紧密地交叠在一起，干扰是不可避免的。注意，途中的第14信道在国内是不允许使用的。
2.4G频谱及信道
信道交叠到什么程度呢?由下图可以比较直观地看出，在这些信道里面，只有1，6，11或者2，7，12，或者3，8，13这三组是完全没有交叠的，可见2.4GHz频段的拥堵程度。就好比一条很窄的路，上面同行的车却很多，堵车频频，势必造成通行速度的下降。
2.4G不交叠的信道分布
到了802.11n，用户可以使用40M的信道，但2.4GHz频段依然只有83.5M的总带宽，就只能容纳两个信道了。因此只有在夜深人静网络空闲的时候，单个用户才有可能使用40M信道，加之来自隔壁老王家的干扰，802.11n的高速率很大程度上难以达到。
2.4G 40M带宽信道
(2) 5G频段：
既然2.4G频段如此地拥挤不堪，IEEE那些制定WiFi标准的专家们早就在另一个非授权频段：5G上另觅康庄大道了。
802.11n虽说是可以工作在5GHz上的，但这个协议版本毕竟老旧，还有一大票不支持5G的手机电视电脑需要被伺候，因此实际产品还都用于2.4GHz，5GHz的优势由更年轻的802.11ac来体现。
5G频谱的范围是4.910GHz～5.875GHz，有900多M的带宽，是2.4G的10倍还多!正是因为这段频谱很宽，内部还会划分成几个子频段，有的还没分配，有的作为其他用途，连4G LTE都要过来咬上一口。

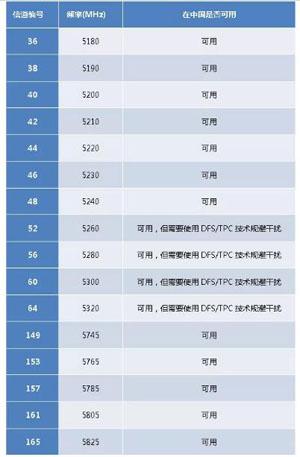

这段频谱不同国家之间的使用情况差别也很大，中国可以使用的部分如下图所示。
中国可用的5G频谱

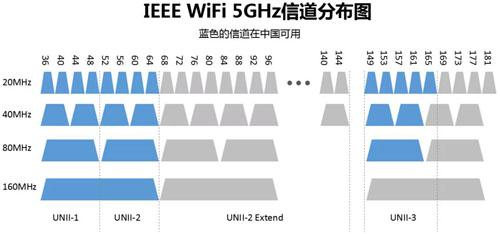

下图是蜉蝣君根据这张表绘制的中国的5GHz可用信道的分布情况，支持802.11ac的路由器和手机可以在把这些可用的信道自由组合，使用20M、40M、80M甚至160M带宽的信道，信道多，带宽大，干扰小，让峰值下载速度快得飞起。
中国5G信道分布图
3. WiFi的速率估算
WiFi工作在2.4G和5G分别能达到多大的峰值下载速率?
2.4G频段我们采用802.11n来估算，这个版本也是支持2.4G的最新的协议版本;5G频段我们采用最新的802.11ac来估算，这个协议版本只支持5G。
802.11n引入了几个特点：
支持MIMO，也就是可以使用最多4个天线来收发送数据，下载速率成倍提升。因此看到现在市场有上多个天线的路由器，至少支持802.11n无疑。
在支持标准的20M带宽信道的基础之上，新增了双倍带宽，也就是40M。单用户理论峰值下载速率又得到了成倍提升!
因此，要估算802.11n最大下载速率，很简单，数天线的个数!一个天线加上40M信道最大能达到150Mbps的速率，两个天线自然就是300Mbps，以此类推，4个天线可达600Mbps!
而802.11ac又在下面几点上进行了增强：
MIMO增强：最多可以使用8个天线来收发送数据，速率倍增!
信道扩宽：支持80MHz带宽信道，最大可支持160M带宽信道，速率倍倍增!
高阶调制：支持256QAM，速率再增30%!
在这3点的加成之下，802.11ac单天线可达433Mbps，两天线可达867Mbps，三天线可达1.3Gbps，4天线可达1.7Gbps!以此类推，8天线3.4Gbps!
这只是理论上的推算，实际上支持802.11ac的路由器的天线个数都在4根以内。
4. 双频路由器的诞生
“双频路由器”的横空出世又是为何?
既然5G加802.11ac这么好，那是不是以后的路由器和手机就都可以不支持2.4GHz了呢?单靠5Ghz和802.11ac能否打下一片全新的天地呢?
显而易见的一个原因是因为兼容性。几年前大量的手机、电脑、电视只支持2.4GHz，为了让这些老设备不至于没法上网，对于2.4GHz的支持的必须的。
另一个原因是覆盖。2.4G的频率低波长大，信号损耗小，穿透能力强，在覆盖上和5G相比具有一定优势。这个问题我们后面再详谈。

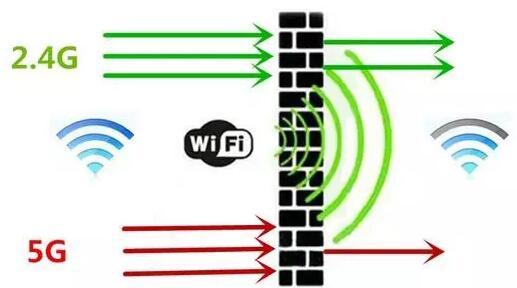

2.4G的穿透能力强于5G
尺有所短，寸有所长。既如此，何不2.4G和5G双频合璧?平地一声雷，双频路由器横空出世。

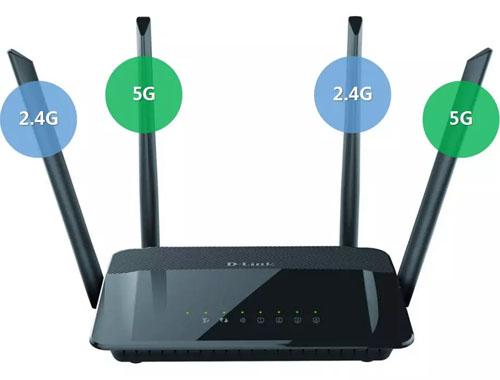

双频路由器
因为2.4G和5G的信号指标差别较大，一般情况下2.4G和5G的天线是独立的，如上图一样错开分布，让相同频段的天线之间相隔地尽可能远，保障性能最优。

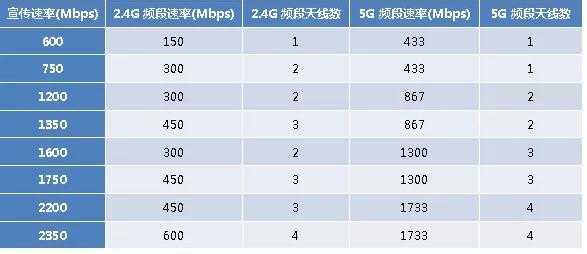

要估算双频路由器支持的最大下载速率，方法依旧是数天线，不同之处是2.4G和5G的速率要分开计算，然后再加起来就可以了。其实，高速率这样的核心卖点，路由器厂家肯定是要赫然印在包装盒上并大肆宣传的，商家早都替我们算好了。
双频路由器的速率
频段和速率铺垫完毕，终于到和穿墙有关的部分：WiFi的信号强度和损耗了。
5. 为啥WiFi信号的总是这么差?
首先我们来看看WiFi信号在传播中遇到障碍物之后的反应：
折射：WiFi信号经过玻璃或水的时候，信号路径发生偏折，我们和路由器都在空气中，因此折射的影响可以忽略。
反射：WiFi信号经过光滑的物体表面时，信号会发生反射，和光的反射类似。
绕射：WiFi信号经过水泥墙体，因难以穿越，部分信号会向旁边散开，等遇到一个可以穿过的区域再继续向本来的方向继续直线传播。
漫射：WiFi信号遇到水泥墙，因为直线线路受阻，部分信号会散开，沿着墙壁上下左右继续延伸出去。
穿透：WiFi信号的能量一部分被障碍物吸收，剩余能量的透过障碍物继续传播。

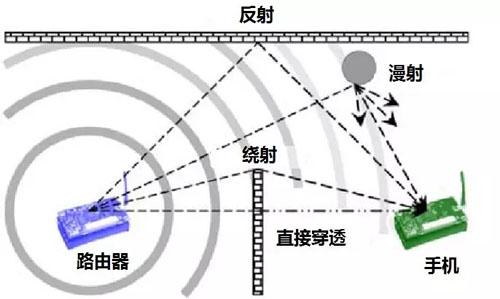

室内WiFi信号传播模型
一般情况下，在室内环境下，我们手机接收到的WiFi信号主要是反射、绕射、漫射和穿透这四种效应的叠加。后三种效应都和信号的频率关系很大，频率越高绕射和穿透的能力越差。
不管是2.4G还是5G频段，在无线通信里都属于较高的频段了，虽说2.4G绕射和穿透能力要比5G强一些，但毕竟是矮子里挑高个——也高不到那里去。

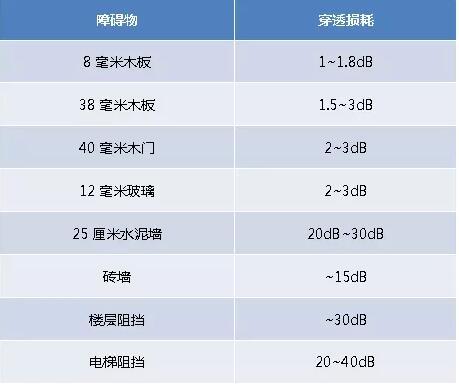

我们来看看2.4G信号穿墙之后损耗的经验值：
2.4G频段穿透损耗
在射频世界里，一般用dB这个单位来表示信号变化的情况。我们只需要了解以下几个关系，就能对这些数据有一个直观的了解：
降低3dB是指信号强度降低到原先的1/2(二分之一)。
降低10dB是指信号强度降低到原先的1/10(十分之一)。
降低30dB是指信号强度降低到原先的1/1000(千分之一)。
结合上表可以得出下面的结论：
木头，玻璃这些障碍物对于WiFi信号的阻挡作用不强，只会带来一半左右的信号衰减;
砖墙，水泥墙这些障碍物堪称WiFi信号杀手，穿透的信号动辄衰减为原先的千分之一;
电梯这类金属障碍物简直就是WiFi信号的噩梦，轻轻松松衰减到原先的万分之一!

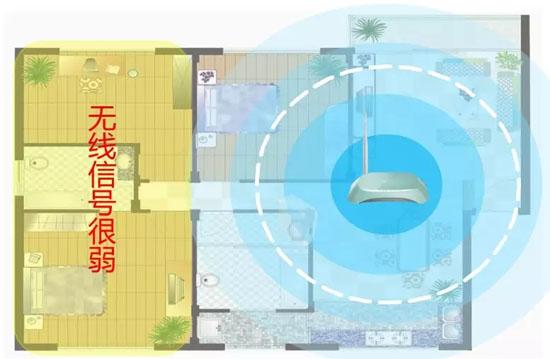

WiFi信号差
真是让人绝望啊，这可咋办呢?
