直流电机恒转矩调速方式、恒功率调速方式
eetrendadi 2023-12-05

来源:电工电气学习

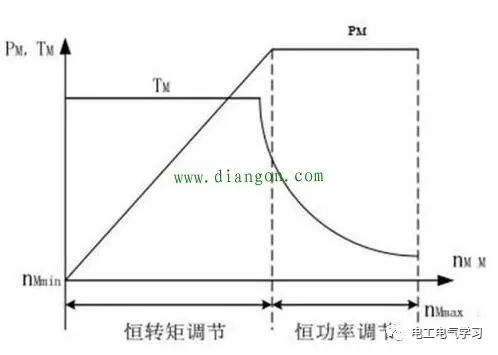

直流电机调速,往往说的是他励有刷直流电机调速,根据直流电机的转速方程,转速n=(电枢电压U-电压电流Ia*内阻Ra)÷(常数Ce*气隙磁通Φ),因为电枢的内阻Ra非常小,所以电压电流Ia*内阻Ra≈0,这样转速n=(电枢电压U)÷(常数Ce*气隙磁通Φ),只要在气隙磁通Φ恒定下调整电枢电压U,就可以调整直流电机的转速n;或者在电枢电压U恒定下调整气隙磁通Φ,同样可以调整电机的转速n,前者叫恒转矩调速,后者称之为恒功率调速。

1 直流电机恒转矩调速方式

恒转矩模式下,要先保持气隙磁通Φ恒定,直流电机的定子和转子磁场是正交状态的,互相没有影响。要保持Φ恒定,只要保证励磁线圈的电流稳定在一个值就可以了。理论上给一个恒流源来控制励磁线圈的电流是比较完美的,但是因为电流源不好找,而一般给励磁线圈施加一个稳定的电压值,也可以近似让励磁电流稳定,进而让气隙磁通Φ恒定。如果是永磁直流电机,用永磁铁来替代了励磁线圈,磁通是永久恒定的,所以不用操这个心了。

简单的调整电压,并不能满足负载波动比较厉害的场合,所以引进了串级调速系统,通过检测电机的电流和转速,分别弄出电流环内环和速度环外环了,使用PID算法,有效的满足了负载波动状况下的调速,让直流电机的调速工作特性非常“硬”,也就是最大转矩不会受到转速的波动而变化,实现了真正的恒扭矩输出。这种调速方式,一直是交流调速系统的模仿对方,比如变频器矢量控制,就是模仿这种方式而实现的。如果只用电流环内环,还可以直接控制电机输出一定的扭矩,满足不同的拉伸和卷曲等控制要求。

电枢电压控制,在晶闸管和IGBT这些没有被发明前,控制起来也不是容易的事情了,毕竟功率比较大,早期是通过一台发电机直流发电来控制的,通过调整发电机的磁通就可以控制发电机的输出电压,进而调整了电枢电压大小的。

在晶闸管可控硅被发明出来以后,通过给可控硅施加交流输入电压,利用移相触发技术控制可控硅的导通角,就可以把交流电整流成一定脉动的直流电,因为直流电机是大感性负载,脉动直流电会被大电感缓冲稳定下来。这个直流电的电压是可以调整的,和可控硅的导通角成一定的比例关系。这种调速技术是非常成熟可靠的,在上个世纪中后期得到了广泛的工业应用。

另外场效应管和IGBT之类的器件出现以后,直流电机调速还可以做得更加精密了,可以利用PWM斩波技术,让输出的直流电压非常稳定,这样直流电机的转速波动非常小,如果让电机的转子变长点,转动惯量变小了,外加了位置环进去,还可以实现精确的定位控制,这个就是所谓的直流伺服系统了。

2 直流电机恒功率调速方式

就是所谓的弱磁调速,这种调速方式,本质是恒转矩调速方式的一种补充,主要是有些场合,需要比较宽的调速范围,比如有些龙门床,需要电机加工时候进刀非常慢,扭矩要很高;而退回来时候扭矩很轻看是要跑非常快,这时候进刀时候用恒转矩调速模式,而退回来时候用弱磁调速方式,这时候电机的最大功率是不变的。

也有些电动车,低速上坡时候要跑很慢,需要很大扭力,而平路阻力小又想跑非常快,这时候也需要用到恒功率调速,类似于机械变档或者调减速比的方式来调速。一般弱磁调速,是不适合于永磁电机的,因此磁通Φ无法单独控制。

要弱磁,就是直接减少气隙磁通Φ的大小,这时候可以降低励磁线圈的电流,一般也会在励磁线圈使用可控硅或者场效应管这些来做一个PI调整回来输出一个电流源来实现。

弱磁调速的时候,电机转速越高,电机输出的最大扭矩会越小,这个是需要注意的,而且一般也不会无限制的减小下去,大概能控制在额定励磁电流的90%左右。
