还在为分不清PNP和NPN接近开关怎么接线而头疼？老电工亲测实战经验，手把手教你秒变接线高手！这两种开关看似复杂，其实摸清规律后比手机充电还简单——只要掌握"棕正蓝负，黑线看型号"的口诀，30秒就能搞懂核心差异！

一、万变不离其宗：通用接线规则

不管是PNP还是NPN接近开关，永远记住这三根线的定位：

棕色线 = 电源正极（L）

蓝色线 = 电源负极（N）

黑色线 = 信号输出（但特性天差地别！）

划重点：棕色和蓝色是固定接法，区别只在黑色线的信号逻辑！

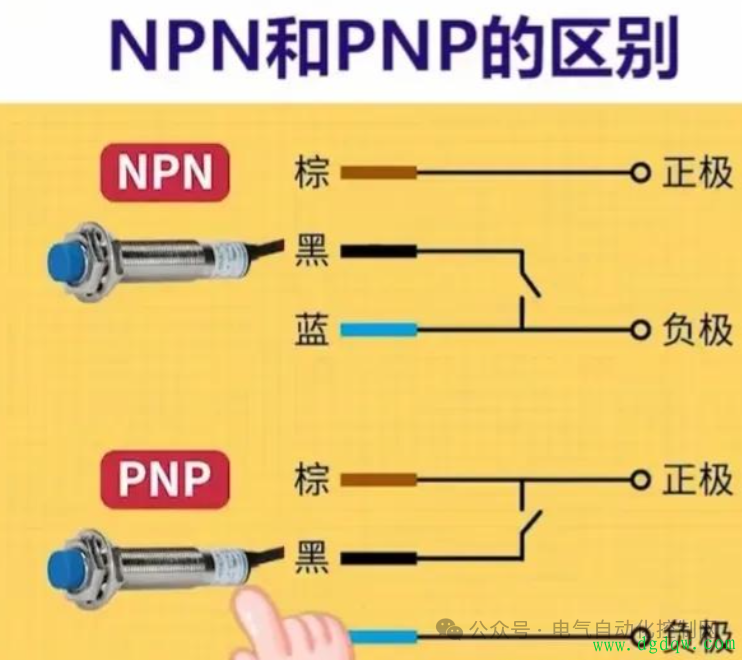

二、核心差异：黑色线的"性格分裂"

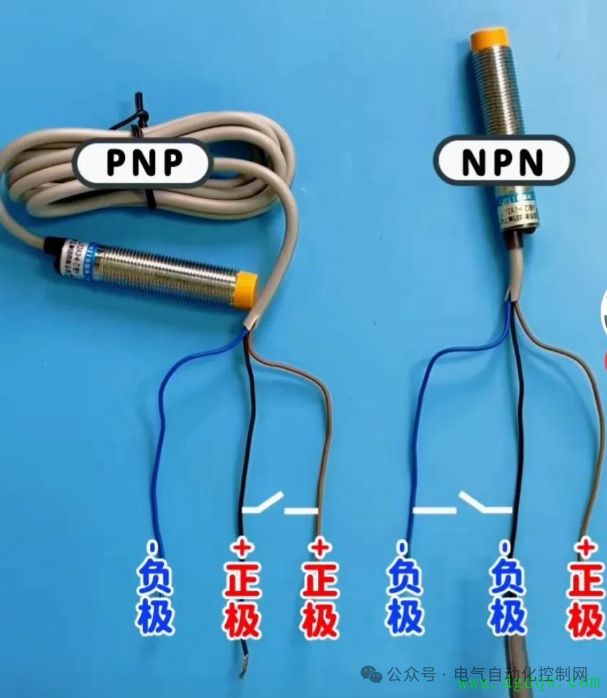

1. PNP型接近开关：黑色线=积极派

工作原理：当开关检测到物体时，黑线瞬间变身正极（如同主动握手）

通俗类比：像电动门的"开门按钮"，按下时直接连通正极供电

关键特征：内部触点藏在棕线与黑线之间

2. NPN型接近开关：黑色线=低调派

工作原理：当开关检测到物体时，黑线秒变负极（像默默搭桥）

通俗类比：类似路灯的"感应开关"，触发后把黑线拉低接通电路

关键特征：内部触点藏在蓝线与黑线之间

三、实战接线指南（附避坑攻略）

场景1：PNP接近开关接线（工业PLC控制）

电源连接：

棕色线 → 开关电源正极（DC24V）

蓝色线 → 开关电源负极（COM）

信号输出：

黑色线 → 继电器线圈正极

继电器负极 → 回到电源负极

避坑提示：继电器线圈反接会烧毁！可用万用表蜂鸣档测试导通方向

场景2：NPN接近开关接线（安防报警系统）

电源连接：

棕色线 → 开关电源正极（DC12V）

蓝色线 → 开关电源负极

信号输出：

黑色线 → 继电器线圈负极

继电器正极 → 接回电源正极

避坑提示：并联滤波电容（100nF）可消除高频干扰导致的误触发

四、终极记忆法：颜色+符号联想法

1.PNP开关：黑线输出正极 → 联想"P像正极符号+，黑线带正电"

2.NPN开关：黑线输出负极 → 联想"N像负极符号-，黑线带负电"

总结：接线不求人，就靠这三招！

1.万能公式：棕正蓝负，黑线看型号（PNP=黑出正，NPN=黑出负）

2.设备匹配：PNP配源型负载（继电器/PLC输入），NPN配漏型负载（晶体管/单片机IO）

3.终极验货：用LED灯串做负载测试，灯亮说明接线成功！

掌握这个原理，从此告别接线混乱！如果遇到特殊型号或有新问题，欢迎在评论区留下你的实战案例，咱们一起攻克更多电工难题！
