PIC单片机ICSP接口电路设计:实现快速编程与调试的高效解决方案
eeskill 2023-12-01

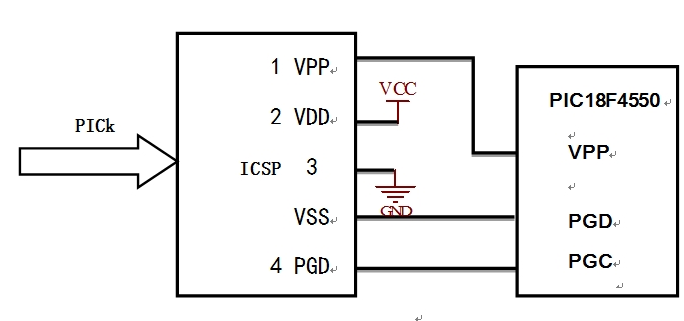

ICSP接口电路只有五根线,依次为: VPP、VDD、VSS、PGD、PGC,它们与PIC单片机的连接如下图:



为保证ICSP安全正常工作,烧写时序线PGD和PGC、烧写电压VPP要与其它电路完全隔离。

USB接口电路

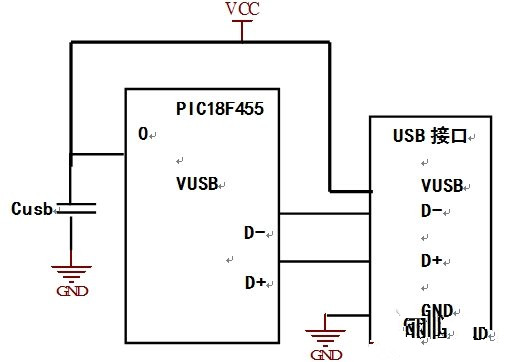

本设计中的USB接口图如下,PIC18F4550采用总线供电模式,应用的所有电源均来自USB。USB四根接线中,D+,D-是USB通信的两个数据线。

PIC18F4550内置有3.3V稳压器,为内部收发器和内部/外部上拉电路提供电源。使用USB功能时,要设置内部稳压器使能。外接电容Cusb是为PIC单片机稳定运行而加的。



A/D转换

A/D转换模块集成在PIC18F4550内部,是数据采集电路的主要组成部分。40 引脚的PIC18F4550内置的模数转换器,具有13 路输入,10位数字信号输出,可以直接使用。

I2C总线接口、SPI接口、I/O接口

1)I2C总线

I2C总线是一种两线制串行总线,通过SDA和SCL在连到总线上的器件之间传送数据,根据唯一地址识别每个器件,用于连接微控制器及其外围设备。

2)SPI接口

SPI总线系统是一种同步串行外设接口,它可以使微控制器与各种外围设备以串行方式进行通信。

3)I/O接口

以上三个模块是PIC18F4550本身具有的功能,都可以作为数据采集系统的输入端,把外界数据传输给单片机进行转换、处理。它们的使用拓展了数据采集功能,使采集的数据不仅仅局限于模拟信号,还可以是传感器采集到的数字信号,可以是串行输入的信号,也可以是并行输入的信号。

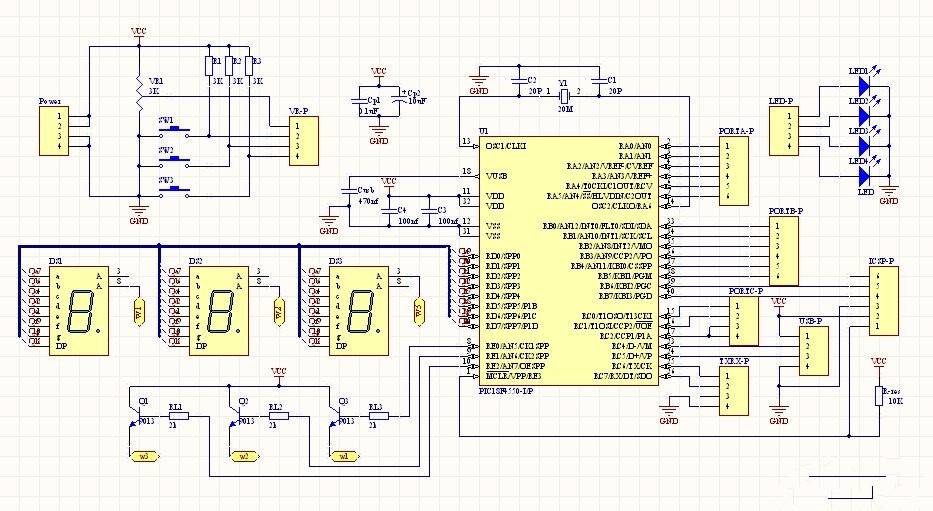

电路原理图:
