合理的CAN总线负载率是多少?
电控知识搬运工 2024-05-24

CAN总线,作为一种控制器区域网络,广泛应用于汽车、航空航天、医学仪器等多个领域。它扮演着在不同设备间传递信息的重要角色。而CAN总线的负载率,即通信参数与总线容量之比,在评估其性能时起着关键作用。

在CAN总线应用中,确保合理的负载率至关重要。过高的负载率可能导致系统性能下降、错误率增加,甚至引发总线冲突。为了维护系统的稳定运行,理想的CAN总线负载率应保持在总线容量的80%以下。当负载率超过这一阈值时,可能会引发数据错误、传输延迟等一系列问题。

因此,在设计和实施CAN总线系统时,精确计算负载率成为一项不可或缺的任务。通过合理的负载率管理,可以确保CAN总线系统的性能和可靠性,从而满足各种应用的需求。

在计算CAN总线负载率时,我们需考虑以下四个核心因素:

首先,总线速率,它决定了CAN总线的数据传输速度,通常以bps(每秒传输的位数)来表示。对于汽车等领域的CAN总线,常见的速率是500 kbps。

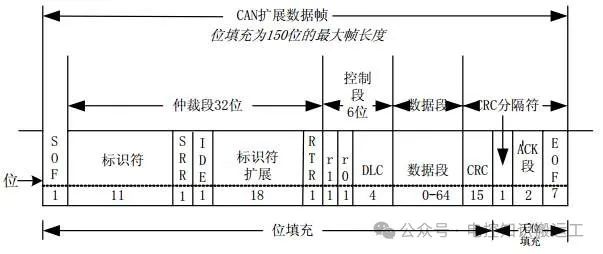

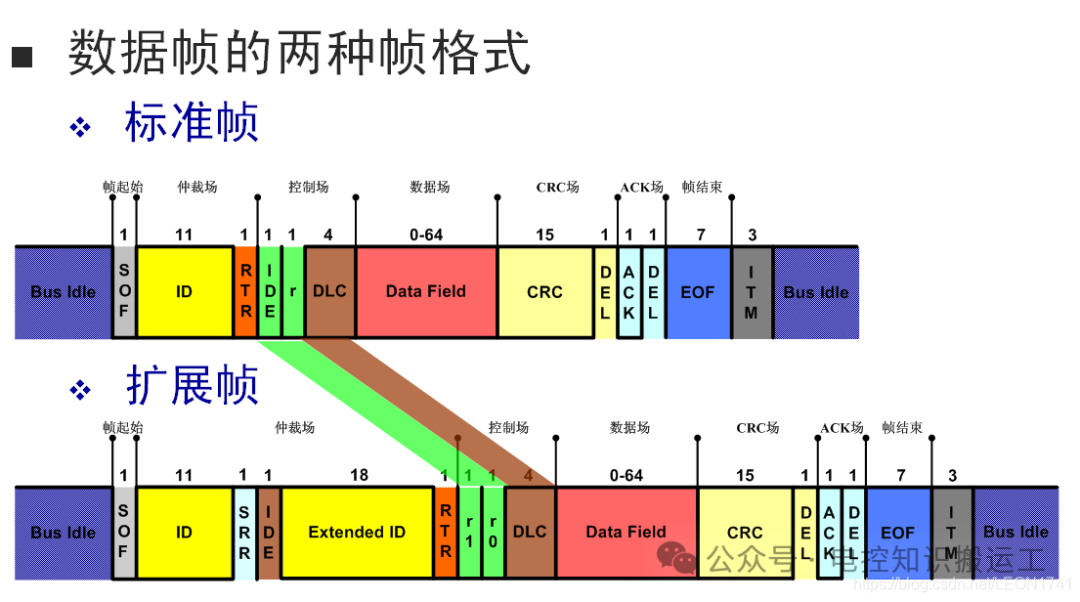

其次,数据传输长度,即每个CAN消息或帧所携带的数据量。CAN总线对帧的长度有限制,通常最大为8个字节。若数据超过此长度,则需采用分帧传输的方式。

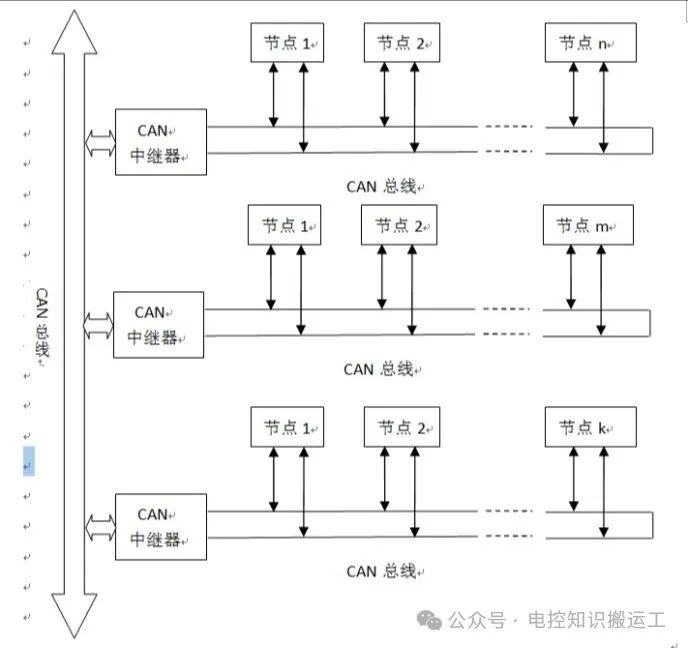

再者,发送方数量也是一个关键因素。在CAN总线中,任何时间点都只能有一个设备在发送数据,因此必须合理控制总线上的发送方数量。

最后,使用CAN数据包所需的时间,这由总线速率和数据长度共同决定。

计算CAN总线负载率的公式为:


总负载率 = 总消息长度(以位为单位) / (1 / 总线速率 × 总消息发送时间 + 总消息长度 × 相关开销) × 发送方数量


其中,相关开销包括帧头、帧尾、CRC校验等,其数量不会随消息长度的变化而增加,故在计算时可忽略。

通过这一公式,我们能够得到符合CAN总线通信标准的负载率。在实际情况中,建议将负载率控制在50%以下以保证系统性能。但很多时候,实际负载率可能超过此值,因此,我们需采取措施来降低负载率。

降低负载率的方法包括:使用定时器中断进行数据传输,以在空余时间间隔内传输数据;减少数据传输长度,避免超过CAN总线的限制;以及减少同时发送数据的设备数量。

总之,合理的CAN总线负载率是确保系统稳定运行的基石。在设计和实施CAN总线系统时,我们应通过计算和实验确定合适的负载率,并采取相应措施来降低负载率,从而确保系统的稳定性和可靠性。
