DIY设计:自制紫外线擦除器
2022-07-05

  由于EPROM芯片需要用紫外线才能把其中的内容擦除掉,下面我们将自制一台紫外线擦除器,我们就一步一步学做吧。

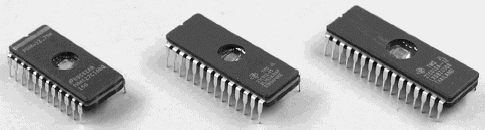

  EEPROM芯片

  看下面的配件,是制作紫外线擦除器需要的全部零件,计有紫外线灯管一只,镇流器一只、启动器一只、灯管插座两只、电源线及少许绝缘导线、启动器插座、电源开关一只等。采用了紫外线灯管。5W左右的镇流器。5W的启动器

  制作紫外线擦除器需要的全部零件

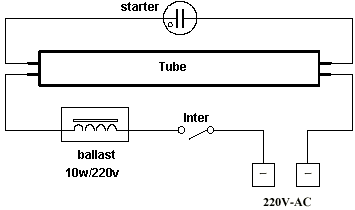

  下面是制作的电路图,的确就是普通的日光灯电路。

  制作电路图

  找了好久,也没有找到合适的盒子,只好找木工做了一个木盒,体积有点大,只好将就了。下面的抽屉是用来放芯片的,要做成活动的,可抽拉的。当然了,抽屉上一定要有把手,否则你怎么才能拉开? 要面板的合适位置上,开一个孔,把电源开关固定上,电源开关选普通的就行,电流在1A左右就可以了。在木盒的后部,开一个小孔,把电源线从外部插入,留取合适的长度后,找一个结,以防使用时用力过大,把电源线抽出。

  OFweek电子工程网

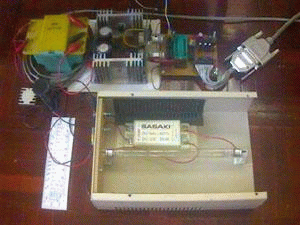

  按照上面的电路,把相关的元件在盒中固定好。先固定启动器,用螺丝把启动器的插座固定在盒子的顶盖上,然后把启动器插入。把灯管两端的插座按灯管的长度固定好,把灯管装入。



  把镇流器固定在盒子的底部,按照电路图,把相关的线路接好,再三仔细检查无误后,即可通电使用了。 使用时,先把抽屉拉开,把需要擦除的芯片放入,要注意芯片的窗口要正对着灯管,由于没有定时装置,你要记住擦除的时间,一般30分钟即可擦除干净。



  以上电路采用的是普通的镇流器,如果你有电子镇流器,或有废弃的电子调光的日光台灯,那也可以用它来改装,改装很简单,把原灯管换成紫外线灯管即可,不过要注意的就是,二者的功能要匹配,否则会酿成事故的。如果有兴趣,你还可以在电路上安装上定时装置,这样,使用会更加方便。

  OFweek电子工程网配图

  警告:以上制作,要有一定的电子基础,如果你没有这方面的特长,千万不要自己实验。
