MAX1674：

输入范围0.9V－5.5V

输出可固定5V或3.3V，也可在2V－5.5V之间选择

在5V输出200mA时DC－DC效率能达到94％

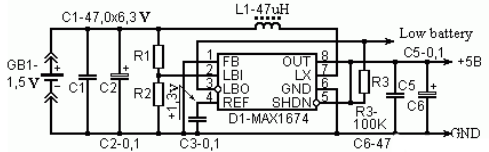

图1 用MAX1674输入1.5v升5v升压器

升压器1.5v升5v电路图（二）

提供输出到2.5V至3.0V电路将产生约70％的效率，输出电流为20mA。

升压器1.5v升5v电路图（三）

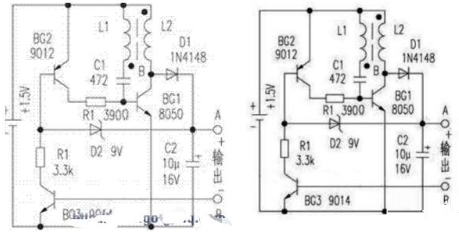

1.5V升9V电源电路图如附图所示。该电路为间歇式振荡升压电路。BG1与L1、L2、C1等构成振荡器。BG1为振荡管，工作在开关状态。L1、C1为振荡反馈元件。L2为振荡储能绕组。为了方便，电路还设计了由BG3构成的自动电子开关。当BG3的基极没有负载时，也就没有基极电流，BG3、BG2、BG1均截止，整个电路停止工作，不消耗电源。因此，本电路不需设立单独的电源开关。

当A、B两点接上负载时，BG3导通，BG2也跟着导通，通过负载为BG1提供基极电流，BG1导通，能量从电源流入并储存在L2中。此时BG1集电极电压很低，D1截止，负载由C2残存电压供电。当BG1截止时，L2中电流不能突变，它将产生出较高的逆程电动势，经D1整流后输出。当输出电压高于D2的稳压值时，BG2的b、e结反偏而趋向于截止，BG1基极电流将会下降，迫使其振荡减弱，输出电压也随之下降从而将输出电压自动地控制在D2的稳压值附近。

元件选择与制作调试：

BG1选饱和压降低的NPN型硅管，如9013、8050等，要求ICM》300mA，β》200。BG2可用9012、9015等PNP硅管，BG3选用9014等NPN型管，要求穿透电流越小越好。L1、L2用∮0.1MM的漆包线在∮8MM的高频磁环（从旧电子镇流器或节能灯里拆用）上绕制而成。L1为6匝L2为36匝。

笔者用此电路为DT890A数字万用表供电，实测工作电流为：蜂鸣挡和电容20uF、2uF挡为45mA以下，其它挡位均在25mA以下。当电池电压降到0.9V时，除消耗电流较大的蜂鸣挡，电容20uF、2uF挡有缺电显示外，其余挡位均未见缺电显示。本电路制作简单，性能稳定，经济实用。不用调试，只要接线正确，均能正常工作。

数字万用表如果用1.5V电池通过升压替代9V叠层电池，通常都要单独安装电源开关。给制作和使用带来不便。本文介绍的电路是通过检测数字万用表工作电流的有无来控制启动或停止的。因此只要将电源线与升压电路的输出端对接，就可利用数字万用表电源开关。
