上电导通型单键开关机电路分析
电路一点通 2025-07-03
想给单键开关机电路加上上电自动开机功能:

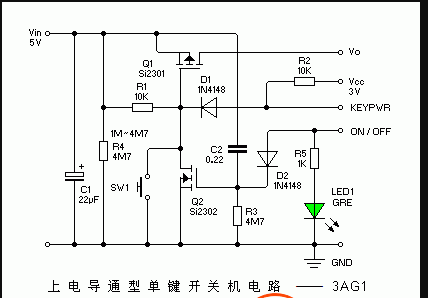

加上上电自动开机部分:
R4是泄放电阻,如果是电池供电,它的阻值取大一些。可以减小关机状态的电池电流消耗。
Vcc 是单片机的工作电源,由Vo 输出降压得到。

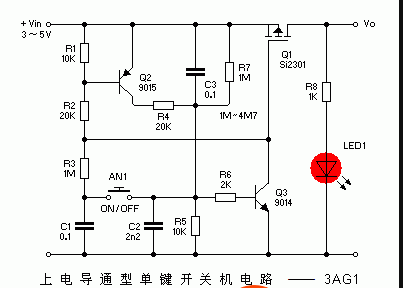

也可以不用单片机,直接用分立件做:
普通的单键电子开关电路,加上上电启动电路就可以。

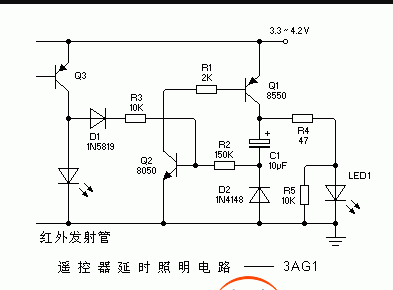

遥控器背光延时照明电路可以这样做:遥控器背光使用几只发光管?
至少要用两只,从两侧对射效果才会好一些。

增加升压驱动,需要使用变压器或电感线圈,你都有什么型号的电感?
尽量用小体积的工字型磁芯电感。
