问题一
什么是连续模式（CCM）、不连续模式（DCM）？
连续电流模式（CCM：Continuous Current Mode）、不连续电流模式（DCM：Discontinuous Current Mode）是DC/DC或AC/DC等开关电源工作模式的名称。根据线圈电流的流动方式，分为连续模式和不连续模式。由于该工作模式不同，输出电压的稳定性（传递函数模型）也不同，因此了解开关电源的控制和稳定性很重要。
连续模式、不连续模式的定义如下。
| 连续模式 |
线圈电流源源不断 （不存在High Side/Low Side驱动器FET的开关期间） |
|---|---|
| 不连续模式 |
线圈电流有中断期间 （存在High Side/Low Side驱动器FET的开关期间） |

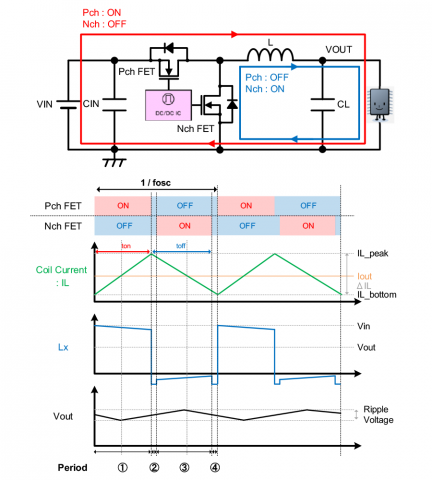

降压DC/DC连续模式

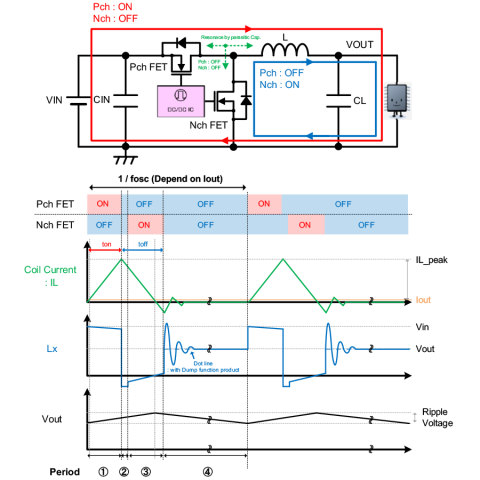

降压DC/DC不连续模式
一般情况下，在轻负载条件下为不连续模式，输出电流变大时转移到连续模式。从连续模式切换到断续模式的输出电流取决于电源规格、电感、IC 控制方法等，因此因产品而异。

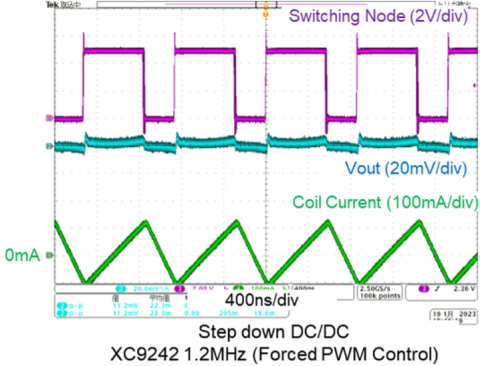

另外，在PWM控制中采用强制PWM控制的产品，即使在轻负载时也不会切换到不连续模式，而是以连续模式工作。

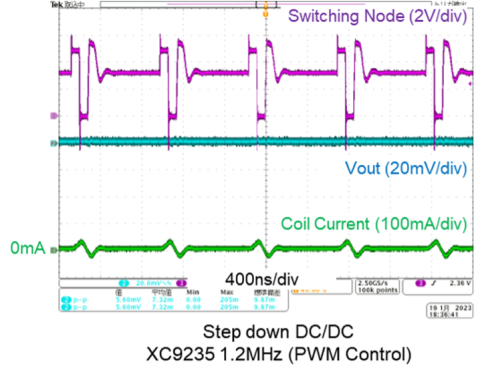

检测条件 : Vin=5V、 Vout=3.3V/0mA
问题二
线性型、开关型电源是什么意思？
电源分为线性型和开关型两种。
线性型
线性型电源是指通过对驱动器晶体管/FET等不进行开/关，输出电压的电源。因为不进行开关，所以是低噪声的电源。但是损耗大、效率低的缺点。例如调整驱动器FET的导通电阻来控制输出电压的电压调节器。
开关型
开关型电源是指通过对驱动晶体管/FET等进行开/关，输出电压的电源。由于进行开关操作，因此效率高、损耗低。由于会产生开关噪声，需要采取EMI对策等。另外，与线性型相比，它们的设计难度较高，周围零件和PCB布局的不同有时会导致无法正常工作。
|
|
线性型电源 | 开关型电源 |
|---|---|---|
| 易于设计 | Good | Normal |
| 零件数量/节省空间 | Good | Normal |
| 噪声 | Good | Bad |
| 効率 | Bad | Good |
| 发热 | Bad |
Good |
问题三
什么是开关电源的工作频率？

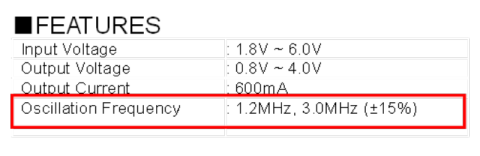

DC/DC或AC/DC等开关电源的开关频率称为工作频率。一般来说，表示IC在重负载状态下进行开关时的开关频率。
一般来说，如果工作频率高，有部件小型化和响应速度快的优点，但也有效率降低和EMI噪声增大等缺点。因此，必须根据用途和目的选择最佳的工作频率。
| 条目 | 工作频率高频化的影响 |
|---|---|
| 效率 | 効率降低 |
| 部件尺寸/安装面积 | 小型化 |
| 部件成本 | 廉价 |
| 瞬态响应特性 | 响应改善 |
| 纹波电压 | 依赖于外围部件/常量 |
| 噪声 | EMI噪声恶化- |
另外，在PFM控制和PFM/PWM控制中，由于轻负载时的开关频率比工作频率低，因此需要注意噪声对策等。
