LM317可调电源分析
eeskill 2022-01-28

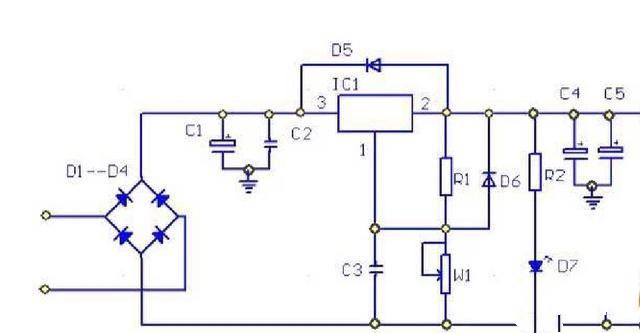

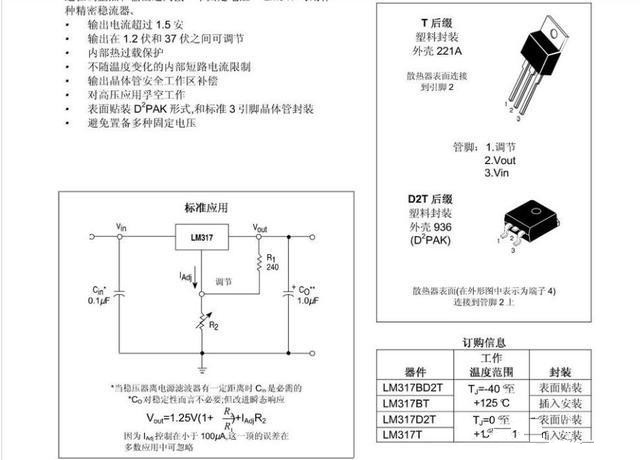

可以看到只有非常简单的几个原件,简单!粗暴!LM317—可能每个电子DIY爱好者都有接触过,是使用极为广泛的一类串联集成稳压器。其输出电压:1.25-37VDC;输出电流:5mA-1.5A;芯片内部具有过热、过流、短路保护电路;最大输入-输出电压差:40VDC,最小输入-输出电压差:3VDC;宽电压的输出适合各种各样的场合使用。输入的交流电由D1-D4组成的整流桥进行全桥整流,之后由C4、C1滤波,在送入LM317的第3脚。R1、W1、C3、IC1组成反馈调整网络,使输出端输出一定的直流电压。C4、C5是电源的输出端滤波电容。电源指示灯由R2、D7组成。限流电阻为R2。二极管D5、D6在电路中起保护作用。

材料

LM317、100Ω电阻-R1、2K-R2、5.1K可调电阻-W1、1000μF-C1、220μF-C3/C4、104瓷片电容-C2C5、LED-D7、1N4007-D1D2D3D4D5D6。
