一、整体结构

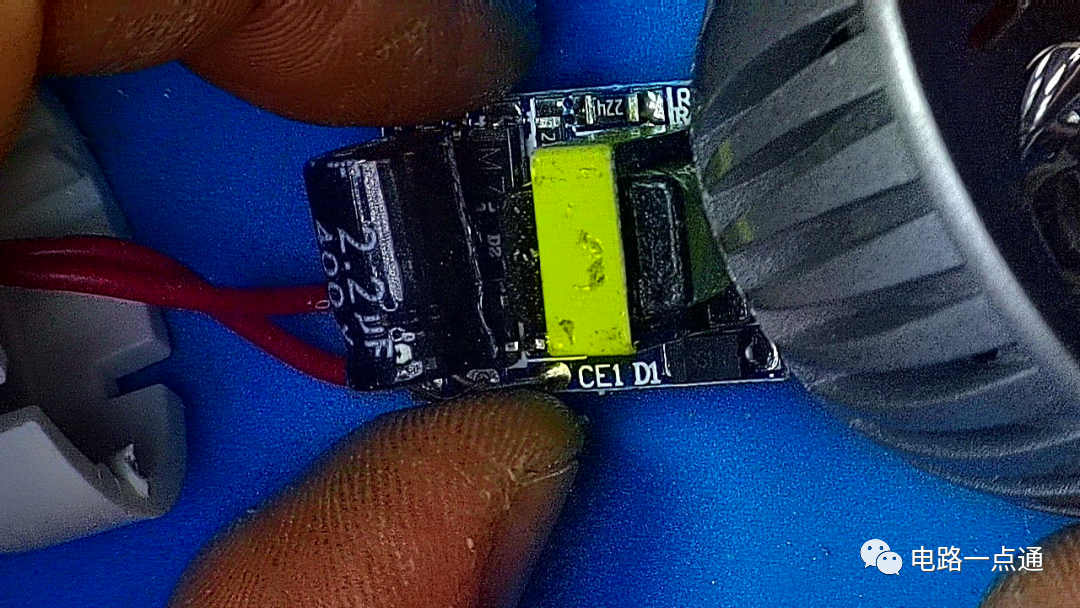

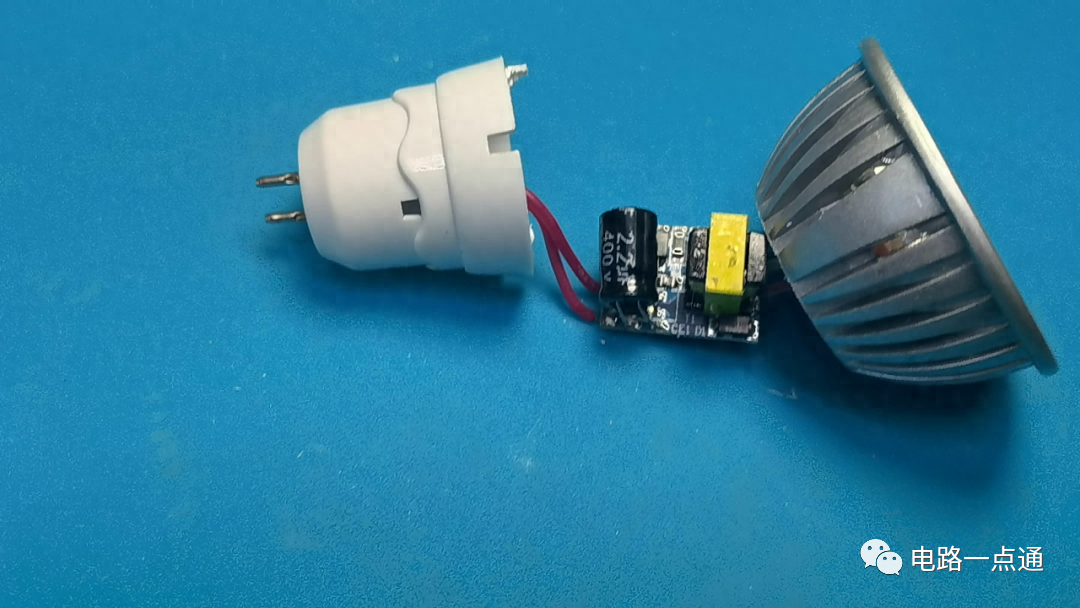

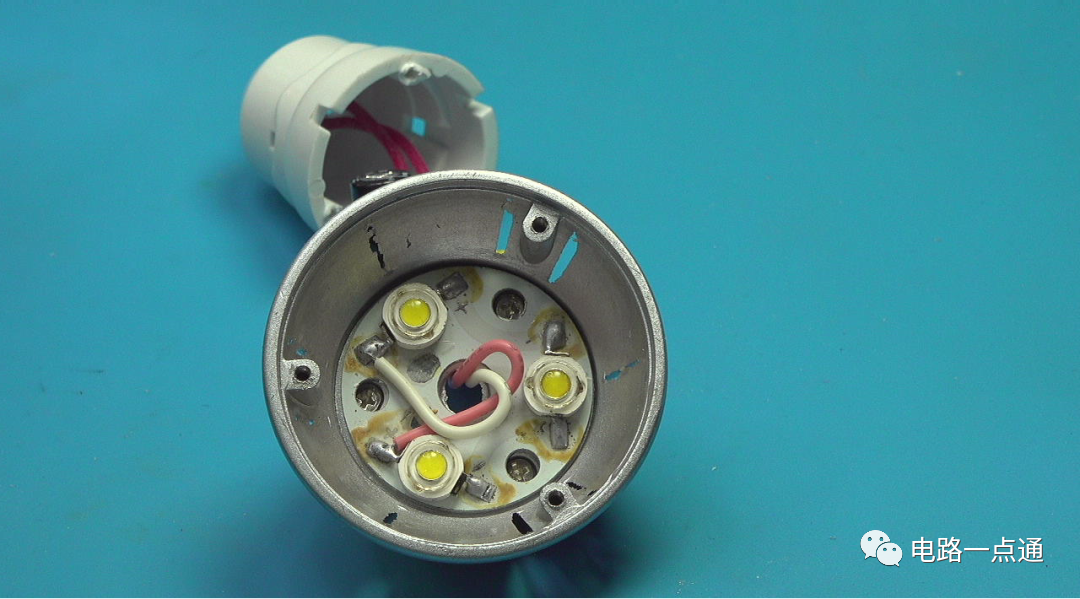

这个节能灯不小心摔坏了。可以看到在它的里面存在一个非常微小的逆变器。将

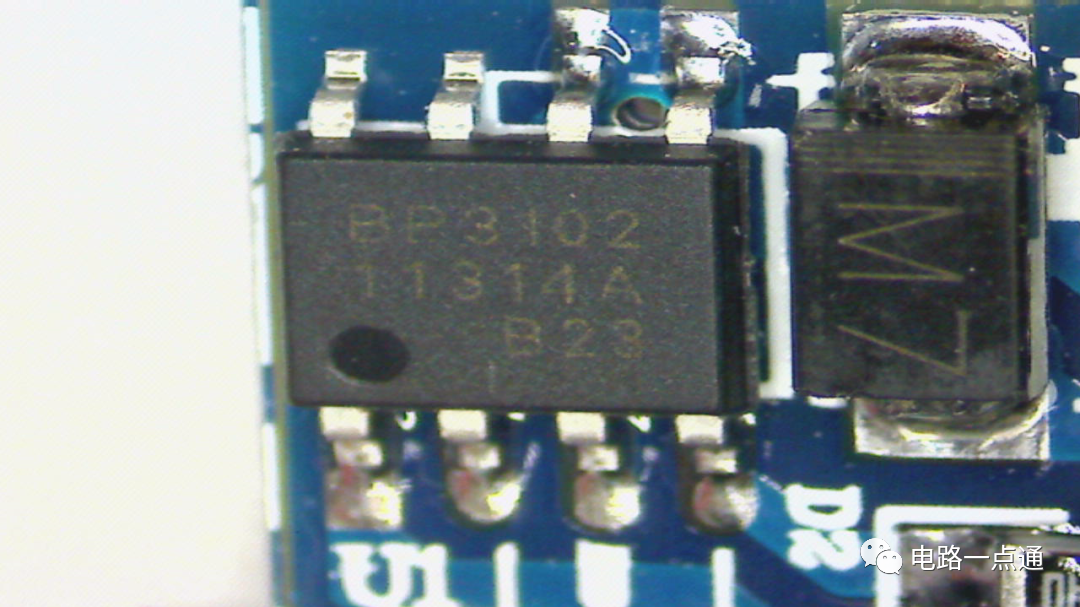

220V交流电逆变成直流电源，提供给前面三个高亮度灯珠发光。逆变器包括有整流滤波电路，逆变驱动以及隔离降压变压器。逆变芯片为
BP3102。现在还不清楚，这三个 LED 是串联还是并联。可以通过后期测量灯珠端口电压判断。

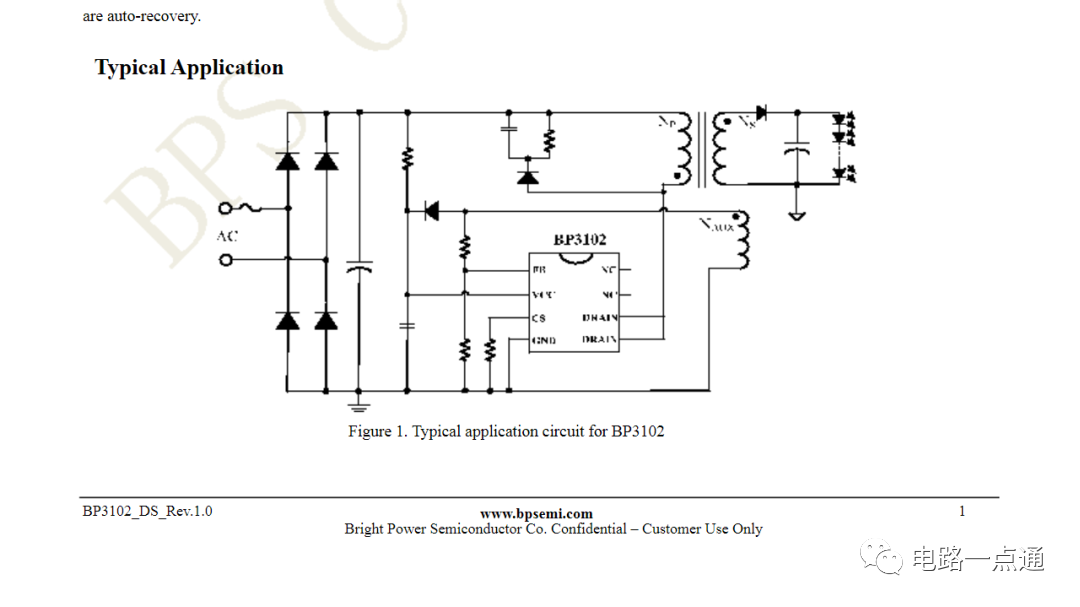

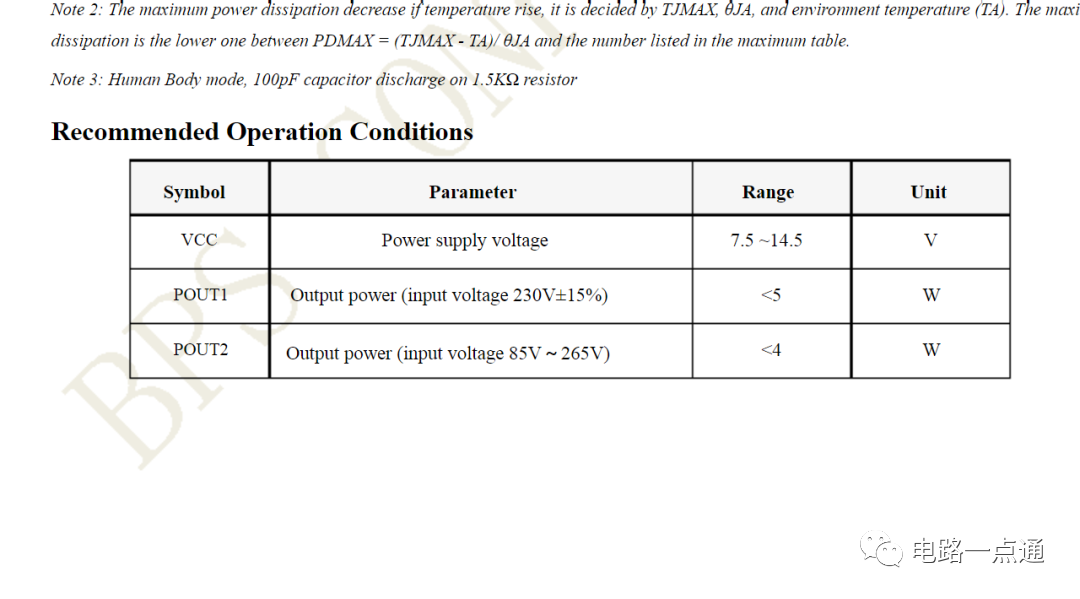

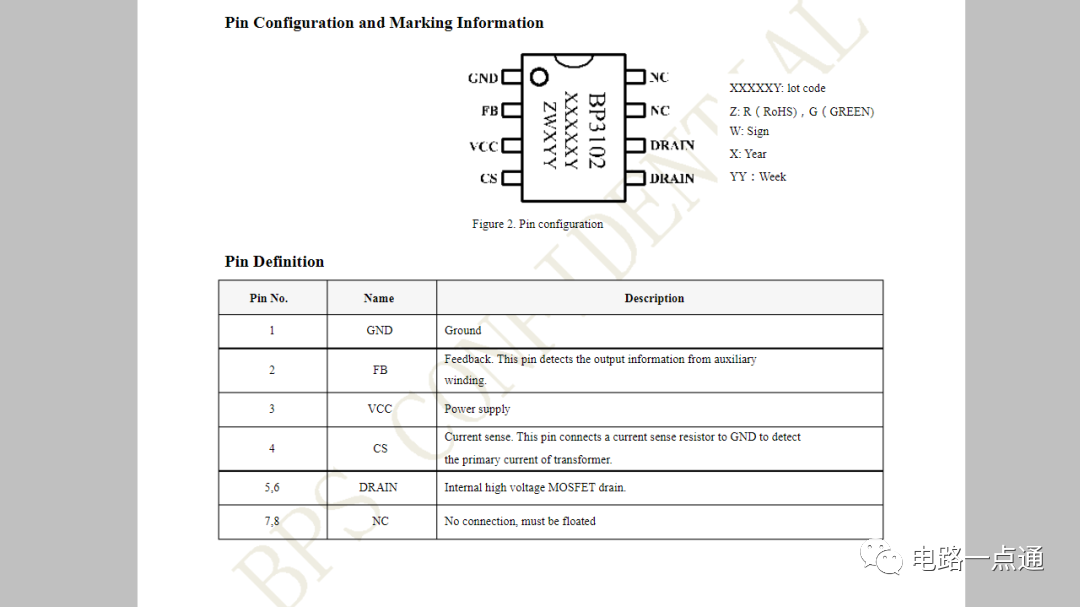

二、BP3102 逆变电路中所使用的 BP3102 适合于 LED 灯驱动电路。它通过原边线圈电流反馈，形成恒流输出。通过变压器反激完成电能逆变。适合于电感电流不连续工作模式。输出功率不超过 公众号@电路一点通 5W。构成的电路非常简洁。
三、测量结果

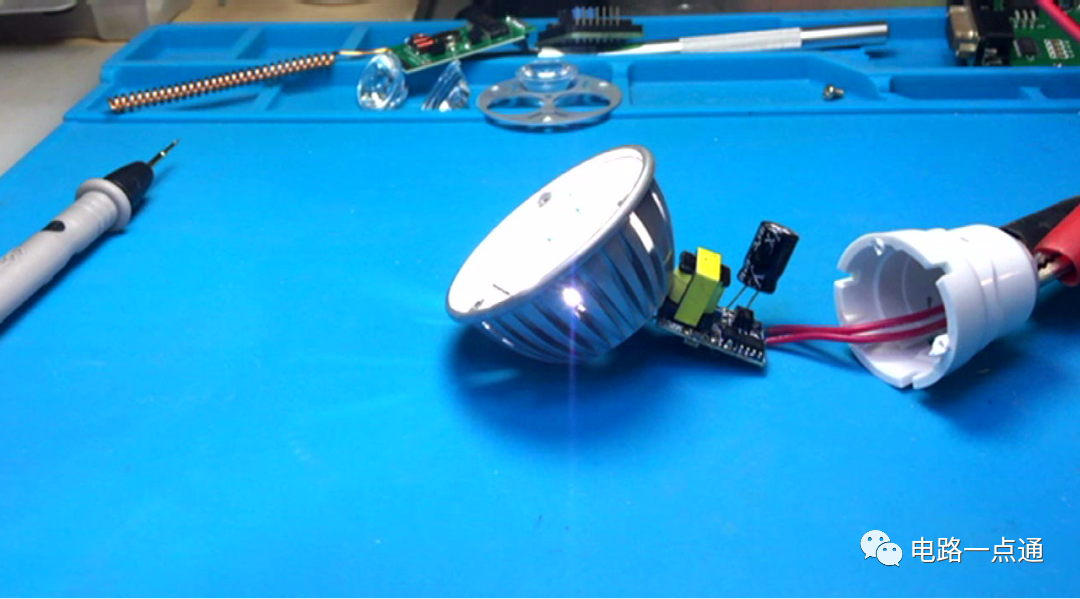

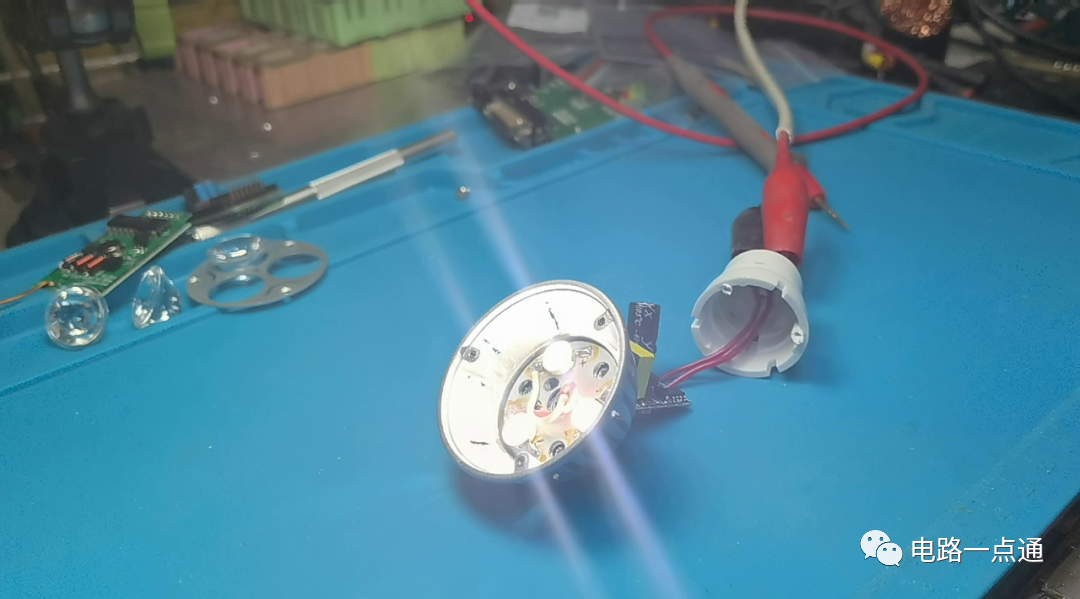

利用直流电源给节能灯供电。电压80V，工作电流为 35mA。此时 LED 被点亮。测量三个LED供电电压为 10.7V，说明灯板上三颗LED是串联的。
通过对DH1766 编程，使其电压从0V逐步上升到 120V，查看一下在多大电压下，电路工作。在输入电压超过 65V之后，工作电流突然上升，说明模块最低工作直流电压为 65V。随着电压升高，电流逐步下降，这显示模块输出功率能够自动调整，维持恒定。下面将电压从 120V 逐步下降到 0。查看一下模块最低工作电压是多少。测试结果出乎我们的意料，居然低压可以低至 6V，模块仍然能够工作。这显示了该电路广泛的电压适应范围。

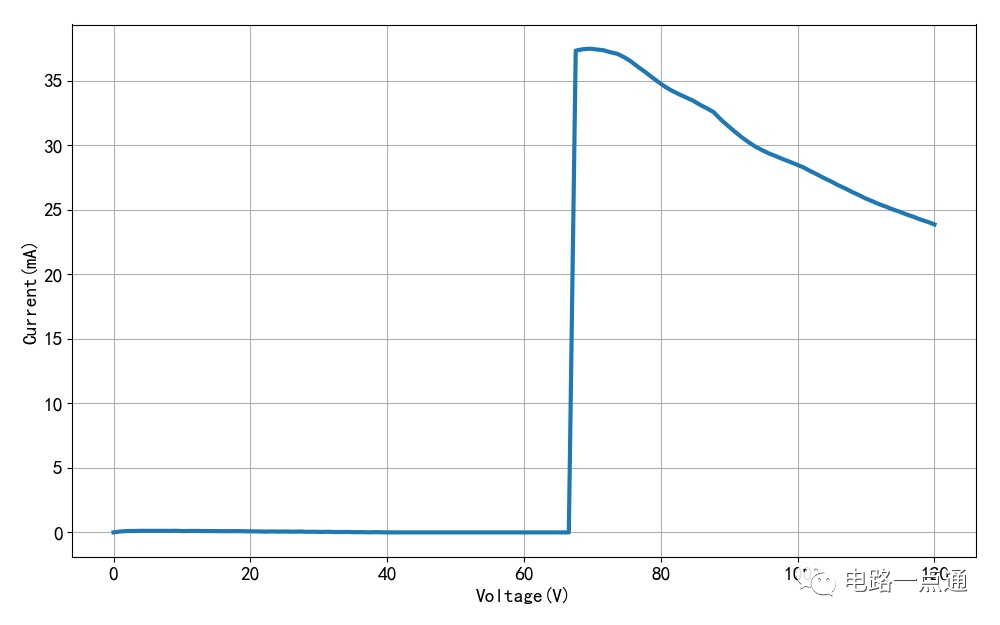

▲ 图1.3.1 输入电压与工作电流（电压上升）

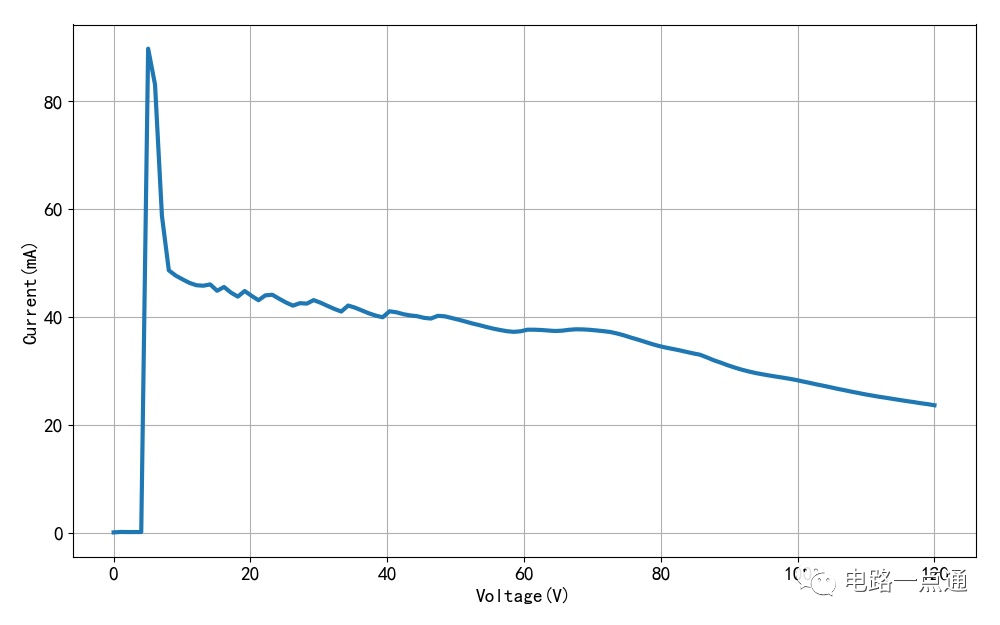

▲ 图1.3.2 电压与工作电流（电压下降）

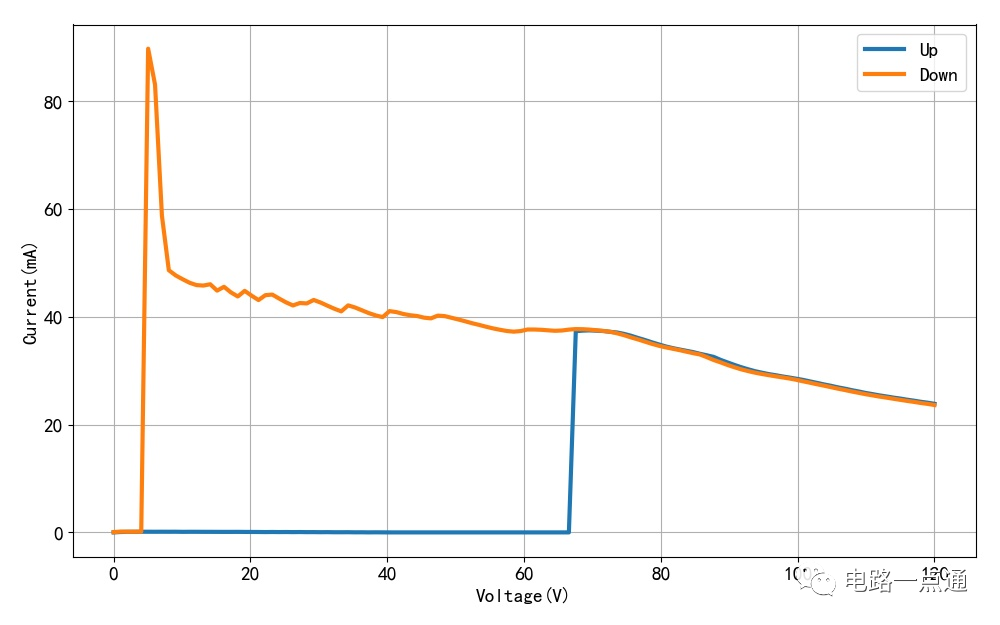

将电压上升和下降两条曲线绘制在一起，可以看到模块启动电压，与模块关断电压相差很大。模块可以应用在电压波动剧烈的场合。基于BP3102电路设计的 LED 灯泡的确非常稳定。
▲ 图1.3.3 工作电压与工作电流

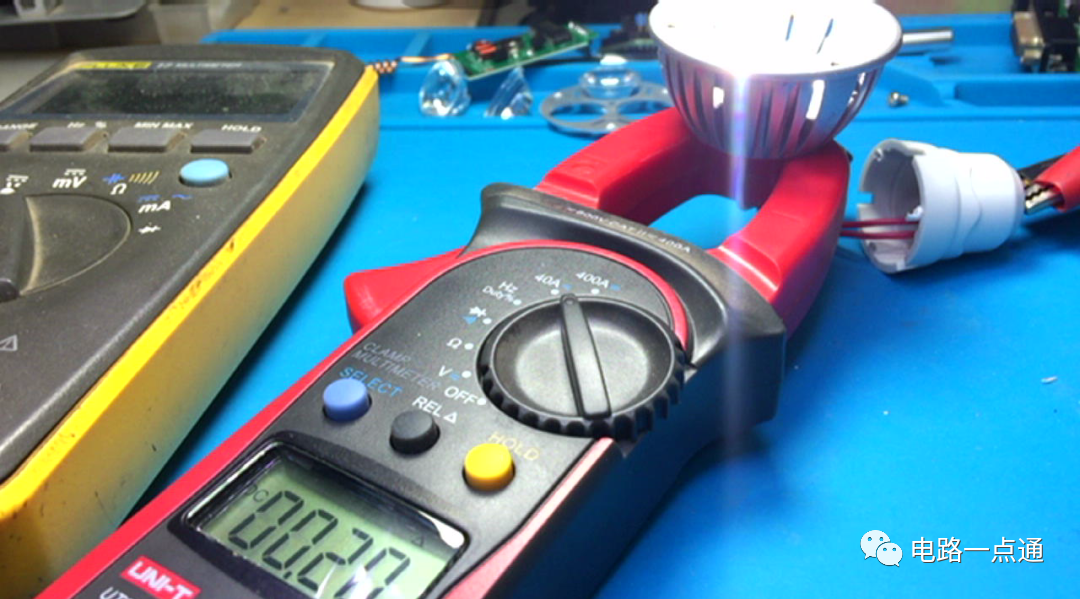

利用电流钳测量输出电流大约为 200mA，输出电压为 11.5V。模块的工作电压120V, 工作电流 24mA。由此可以计算出驱动模块的输入输出功率，电能转换效率大约为 80% 左右。
※总 结 ※
本文测量了一款基于 BP3102 设计的LED节能灯。它的直流启动电压大约为 65V，关断电压为 6V。在输入120V时，驱动模块的电能转换效率为 80% 左右。
