详解桥式整流电路的运作原理
ARM与嵌入式 2024-05-24

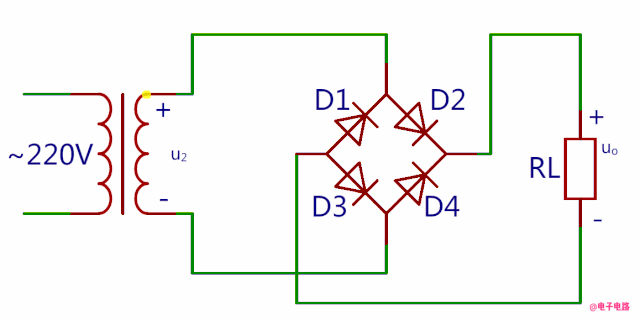

下面这个桥式整流电路出场率很高,看着一定眼熟。

事实证明,强行灌输的东西总是难以下咽。记得读书那会,第一次看到这个电路时被吓到了,以至于直到这门课结束了也没搞清楚。

本文就来分析一下此电路中电流的走向,进而理解它是如何实现整流的。

另外推荐阅读:详解十种全波整流电路

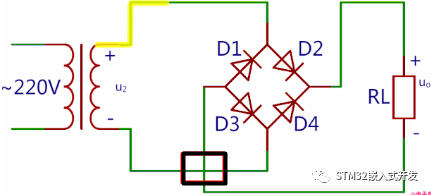

分析之前要注意,上图黑框处相交导线不相接。

顺便科普一下电路图中交叉导线的画法:

  • 相交不相接导线,不加点的画法

  • 相交不相接导线,用弧跨线画法

  • 导线相交且相接,常见的一种画法

电流走向

1 变压器u2正半周时电流通路


2 变压器u2负半周时电流通路


输出波形

由上面两图可见,在u2正、负半周时,通过负载RL的电流方向是一致的。

整流之后,原先的负半周期波形反转,如下图所示。


总结电路特点
  • 画图时要注意4只整流二极管连接方法;

  • 电源变压器次级线圈不需要抽头;

  • 每一个半周交流输入电压期间内,有2只整流二极管同时串联导通,另2只整流二极管截止;

  • 桥式整流电路输出波形是全波波形。
