仿真前

仿真中

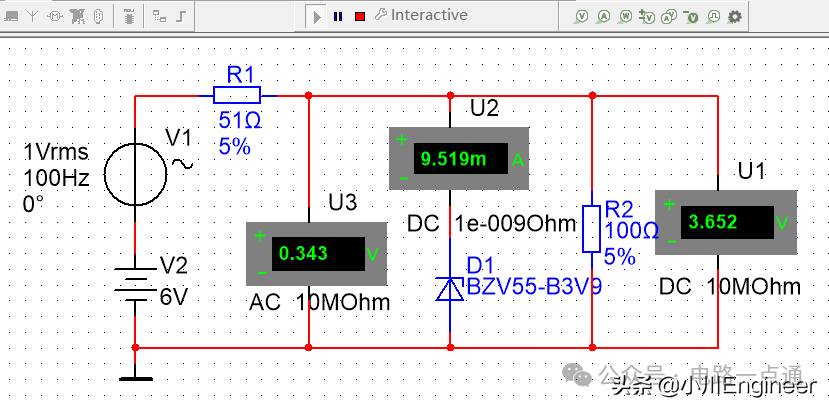

电源为6V

电源为7V

电源为8V

电源为9V

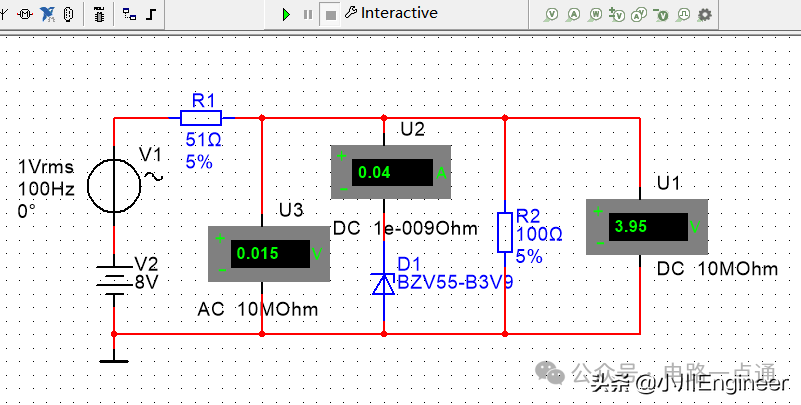

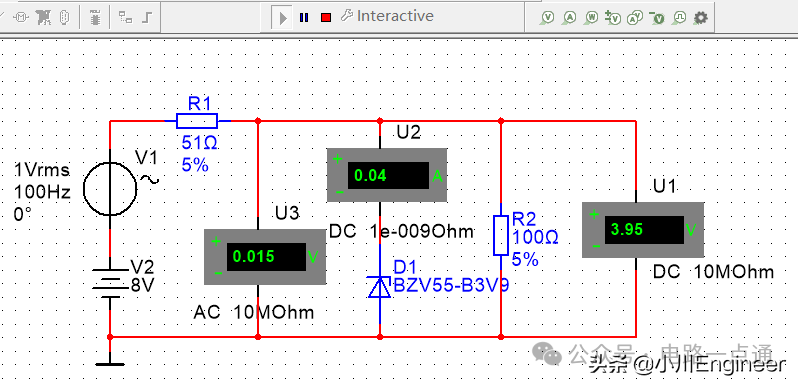

电源为10V

电源为11V

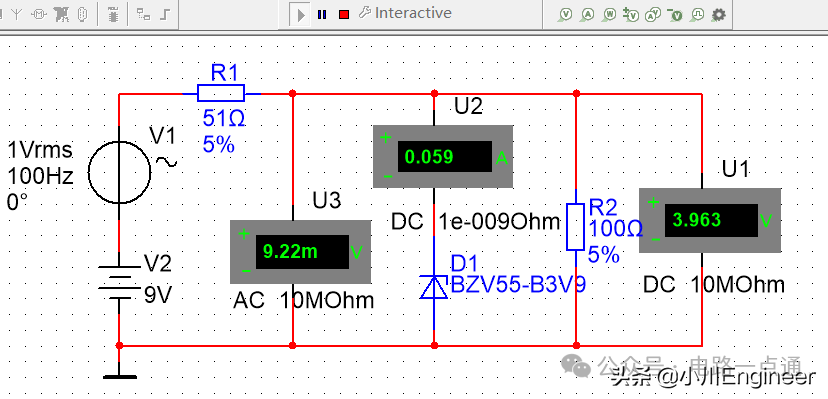

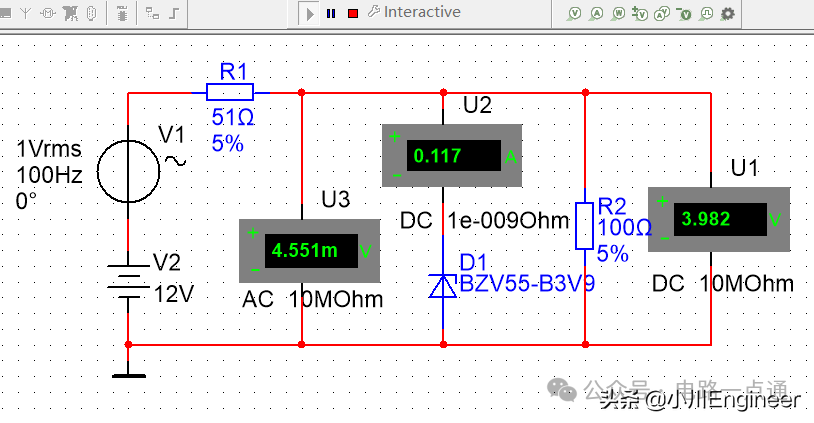

电源是12V

该电路模拟稳压二极管的稳压原理。1伏交流电源模拟直流电源中的交流分量，直流电压表指示输出电压；交流电压表指示滤波后的交流分量；电流表指示流过稳压二极管的击穿电流。双击直流电源图标，调节电源电压分别为6~12伏，打开电源开关，分别测量各电表的读数，即可看出输出电压和其他量的对应关系。
