现在在电路设计时都在省成本，能不用的元件坚决不用，基本只有一个保险做短路保护，这也是最后一道防线，如果因为电源损坏或者其他元件损坏，造成过电压，造成电路板芯片，单片机等损坏，便宜点芯片还可以，几百块的ADC芯片可烧不起。尤其在测试时，难免会出现未知的错误，我在工作中就遇到惨重的代价。

过压保护电路1

电源保护电路是保护电源后面芯片，在过电压时，切断主回路。从而后面电路不会损坏，造成更严重的故障。所以在设计时应根据需要增加过压保护电路。

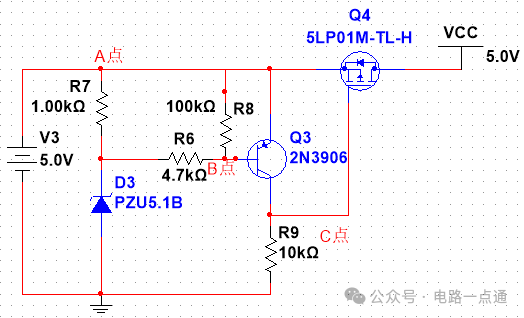

如图1，工作原理：电源在正常工作时,A点和B点电压基本相等，C点电压为低电平，PMOS导通，电压正常流过。

当电压超过5.8V时，A点电压和B点电压有0.7V压差，PNP三极管导通，C点电压变电源电压，PMOS管截止，切断主回路供电，从而保护后级电路不被损坏，电路改一改可以适合不同电压。
