二线制变送器正常工作需要1个直流24V电源和连接成正确的电流回路。二线制变送器需要DC24V电源才能工作，同时输出的4-20mA信号也是通过电源的两根线输出，如果接线错误，二线制变送器将不能正常工作。二线制变送器、DC24V电源和仪表(或DCS、PLC)三者之间的正确回路接线为：DC24V电源正极接二线制变送器输出的正极，二线制变送器输出的负极接入仪表4-20mA信号输入端正极，仪表4-20mA信号输入端负极接DC24V电源负极，这样就形成完整的回路。

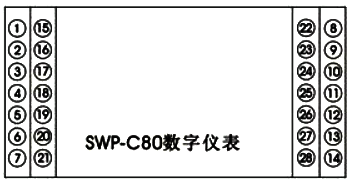

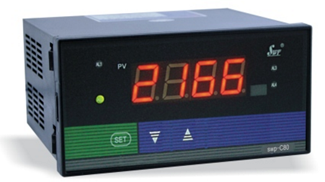

生产的仪表带有1路DC24V馈电输出(馈电允许通过的最大电流为30mA，仪表型号中的字母“P”就是带有DC24V馈电的意思)，DC24V馈电输出功能让用户在现场不用单独安装DC24V开关电源就可以直接给二线制变送器供电。SWP-C803-01-12-HL-P仪表接线端子如图所示：
端子2为4-20mA输入信号正极，端子7为4-20mA输入信号负极；端子15为DC24电源的正极，端子16为DC24电源的负极。SWP-C803-01-12-HL-P仪表和二线制变送器的接线应参照前面所述二线制变送器、DC24V电源和仪表之间的回路接线，方法是这样的：仪表端子15接二线制变送器输出的正极，二线制变送器输出的负极接入仪表端子2，仪表端子7和仪表端子16相连接。
如果用户不用SWP-C803-01-12-HL-P仪表上的馈电功能，二线制变送器由外部DC24V电源或配电器供电，4-20mA信号接入仪表，那么接线方式又有所不同。
1、二线制变送器由外部DC24V供电，信号接入SWP-C803-01-12-HL-P仪表
正确的接线方式为：外部DC24V电源的正极接二线制变送器输出的正极，二线制变送器输出的负极接入仪表端子2，仪表端子7接外部DC24V电源的负极。
2、二线制变送器由配电供电，信号接入SWP-C803-01-12-HL-P仪表
不同厂家及型号的配电器接线端子位置往往不同，但接线思路完全相同，按照下面提供的方法结合配电器接线图就能正确接线：
①接通配电器的电源：DC24V开关电源的正极接配电器电源输入端正极，DC24V开关电源的负极接配电器电源输入端负极。
②接通配电器的输入：二线制变送器输出的正极接配电器输入信号端的正极，二线制变送器输出的负极接配电器输入信号端的负极。
③配电器输出信号接入SWP-C803-01-12-HL-P仪表：配电器输出信号的正极接仪表端子2，配电器输出信号的负极接仪表端子7。
通过SWP-C803-01-12-HL-P和二线制变送器接线的方法，相信大家都有这样的体会：熟练掌握仪表的基本工作原理，灵活应用才有提高。最后提醒大家，接线完成后还要记得，仪表才能正常工作。
