一个简单的LED驱动电路为什么要用到恒流源来驱动?
电子玩家 2020-12-02

     如上图所示,这是一个LED驱动电路。但是电路又有一些陌生,跟我们平常见到的LED驱动电路有些不一样,我们平常见到的LED电路主要由一个三极管组成,而这个电路中有两个三极管。这是为什么呢?

     其实这是一个恒流源电路。为什么一个简单的LED驱动电路要用到一个恒流源来驱动呢?原因是电路中给LED供电的电源是电池的电BAT,通常一节锂电池的电压是在4.2V到3V之间变化的,如果不用恒流源,只用一个三极管来驱动LED,那么随着电池电压慢慢地降低,流过LED的电流也慢慢地变小,亮度也就会越来越暗。但是如果电路中是用3.3V或者5V供电,即使不用恒流源供电,也不会出现这个问题。

     现在我们来分析一下上面的恒流源电路工作原理。只要让PWM给高电平,三极管Q13是一个NPN管,就会导通,LED就可以被点亮。点亮后的LED电流是恒定的。电流值可以这样算出来,0.7/10=0.07A。因为Q14是一个NPN管,R47阻值是10欧姆,当流过R47的电流等于0.07A时,加在Q14基极的电压达到0.7V,Q14就会导通,这时Q13基极的电压被拉到地,Q13截止,R47没有电流流过,Q14基极电压下拉到地,Q14截止,Q13基极被释放,Q13又重新导通。如此反复循环工作,最终电路中的电流稳定在0.07A,无论电池电压怎么变化,电流一直恒定不变。

    下面用仿真软件来仿真验证这个恒流源电路。

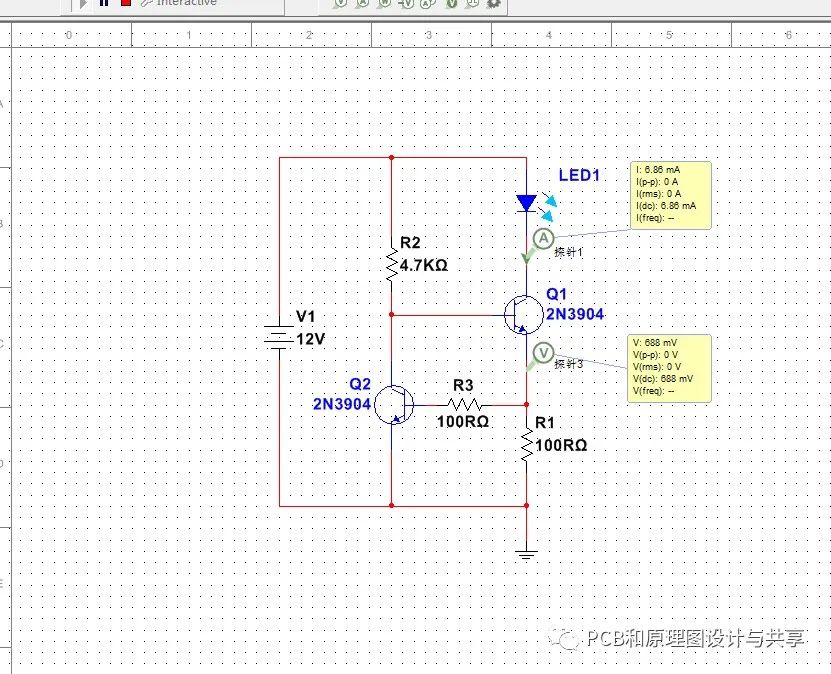

1,当输入电源是12V时,流过LED的电流是6.86.mA。

2,当输入电源是10V时,流过LED的电流是6.79mA。

3,当输入电源是5V时,流过LED的电流是6.54mA。

综上所述,可以验证了这个恒流源电路,不管电源电压怎么变化,但是流过负载的电流保持不变。

声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
3
评论
Hi和Hello 2020-12-12
有反馈
没明白这怎么就恒流了?
仿真波形没有放吗
zigbee0809 2020-12-05
没明白这怎么就恒流了?
