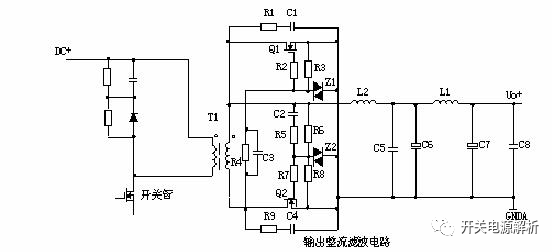

今天看到留言里有盆友说要讲解一下同步整流电路，我翻看之前的文章，发现之前有一篇文章简单的介绍过同步整流方案，所以今天我们来比较详细的介绍一下同步整流方案。                                                              同步整流简单说就是采用通态电阻极低的专用功率MOSFET，来取代整流二极管以降低整流损耗的一项技术。这个技术能大大提高DC／DC变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。功率MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。用功率MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，故称之为同步整流。                      下图为简单的一个同步整流例子：

        工作原理：当变压器次级上端为正时，电流经 C2、R5、R6、R7 使 Q2 导通，电路构成回路，Q2 为整流管。Q1 栅极由于处于反偏而截止。当变压器次级下端为正时，电流经 C3、R4、R2使 Q1 导通，Q1 为续流管。Q2 栅极由于处于反偏而截止。L2 为续流电感，C6、L1、C7 组成π 型滤波器；R1、C1、R9、C4 为削尖峰电路。

        我们的同步整流电路根据

1、基本的变压器抽头方式双端自激、隔离式降压同步整流电路

2、单端自激、隔离式降压同步整流电路

单端降压同步整流器的基本原理图

基本原理如上图所示，V1及V2为功率MOSFET，在次级电压的正半周，V1导通，V2关断，V1起整流作用；在次级电压的负半周，V1关断，V2导通，V2起到续流作用。同步整流电路的功率损耗主要包括V1及V2的导通损耗及栅极驱动损耗。当开关频率低于1MHz时，导通损耗占主导地位；开关频率高于1MHz时，以栅极驱动损耗为主。

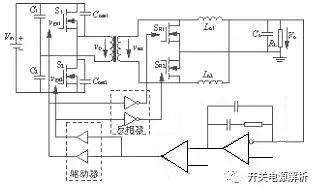

3、半桥他激、倍流式同步整流电路

单端降压式同步整流器的基本原理图

该电路的基本特点是：

1）变压器副边只需一个绕组，与中间抽头结构相比较，它的副边绕组数只有中间抽头结构的一半，所以损耗在副边的功率相对较小；

2）输出有两个滤波电感，两个滤波电感上的电流相加后得到输出负载电流，而这两个电感上的电流纹波有相互抵消的作用，所以，最终得到了很小的输出电流纹波；

3）流过每个滤波电感的平均电流只有输出电流的一半，与中间抽头结构相比较，在输出滤波电感上的损耗明显减小了；

4）较少的大电流同步整流原理连接线（high current inter-connection），在倍流整流拓扑中，它的副边大电流连接线只有2路，而在中间抽头的拓扑中有3路；

5）动态响应很好。

它唯一的缺点就是需要两个输出滤波电感，在体积上相对要大些。但是，有一种叫集成磁（integrated magneTIc）的方法，可以将它的两个输出滤波电感和变压器都集成到同一个磁芯内，这样可以大大地减小变换器的体积。
