可控硅做触摸延时开关分析过程
衡丽 2023-05-25

触摸延时LED


(一)二极管桥堆的特殊应用

桥堆正负极连接在一起。

1.电路

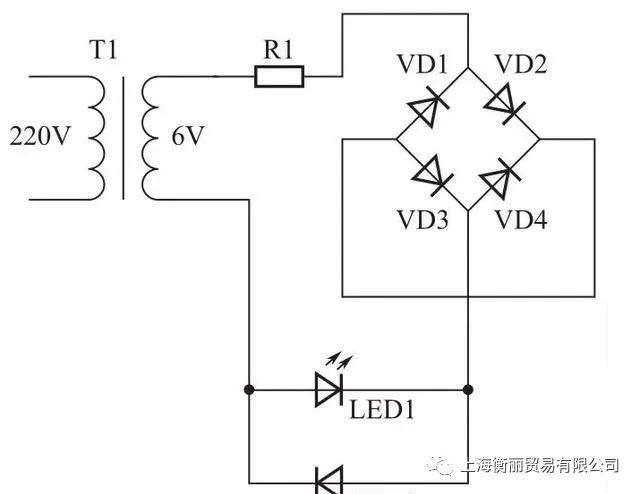

 “桥堆正负极连在一起”电路图

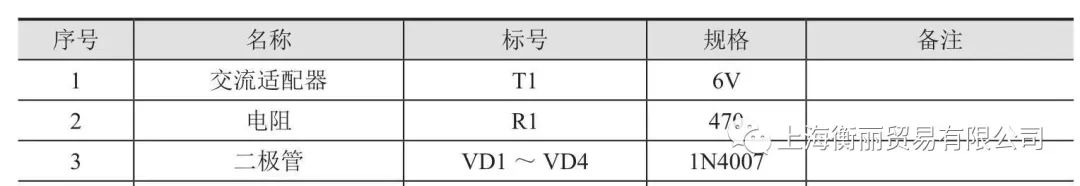

2.元器件详单


3.一起来分析一下

当变压器次级感应电压上正下负时,正极经过R1、VD2、VD3、LED2到负极;当变压器次级感应电压下正上负时,正极经过LED1、VD4、VD1、R1到负极。LED1与LED2轮流点亮。


(二)触摸延时LED

  1. 电路

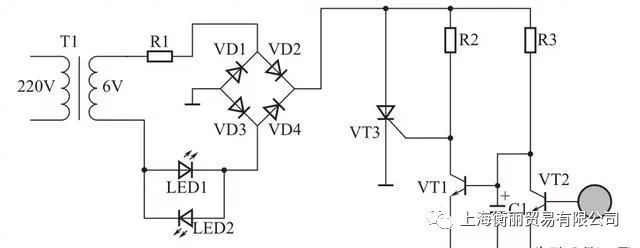

触摸延时LED电路图

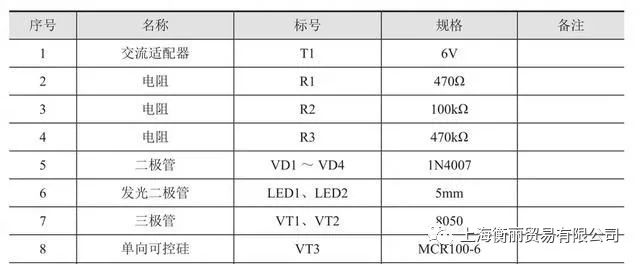

2.元器件详单


3.一起来分析过程

整流桥、发光二极管LED1、LED2,单向可控硅等构成主电路,三极管VT1、VT2等构成控制电路。

静态时,三极管VT2基极无人体触摸的电流信号,VT2截止,整流输出的直流电压经过电阻R3加到VT1的基极,VT1导通,可控硅控制极无电压而截止。当用手触摸三极管VT2的基极时,人体感应电压信号加到VT2的基极,其正半周使VT2导通,C1上充的电压很快经过VT2的集电极至发射极而泄放,VT1基极电压变低而截止,VT1集电极变为高电平,可控硅VT3导通,发光二极管点亮。

当手离开后,VT2的基极无电压而截止,直流电压经过R3给C1充电,当电压达到0.6V时,VT1导通,可控硅VT3截止。


声明: 本文转载自其它媒体或授权刊载,目的在于信息传递,并不代表本站赞同其观点和对其真实性负责,如有新闻稿件和图片作品的内容、版权以及其它问题的,请联系我们及时删除。(联系我们,邮箱:evan.li@aspencore.com )
