1、DC110V转DC24V
图1 DC110V_DC24V转换电路 如上述图1所示： FUSE1为保险管，DSA1为放电管，RP1为压敏电阻；用于防雷保护或高压过电压保护（既当电路出现瞬时高电压时，放电管呈现低阻导通状态，可以瞬间通过较大的电流，从而烧断保险管，达到保护后级电路的目的；压敏电阻原理相同，当遭遇瞬时浪涌大电流时，压敏电阻立刻被击穿短路，从而烧断保险管，以保护后级电路）。
L1为共模电感、U1为低通滤波器；用于抑制EMC干扰。 U2为DC110V转DC24V高度集成电源模块，用于DC电源转换。 C2为电解电容、C3为薄膜电容，用于DC24V储能和滤波。

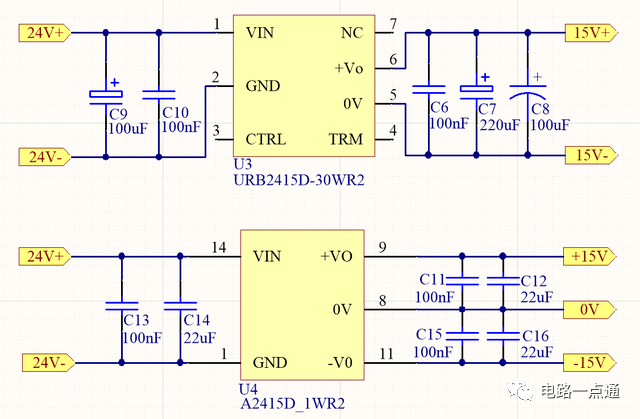

图2 DC24V_DC15V转换电路 如上述图2所示： URB2415D与A2415D均为高度集成的电源模块，（关注公众号 电路一点通）用于DC电源转换；并且电源模块输入与输出两端的电容都是用于储能和滤波。

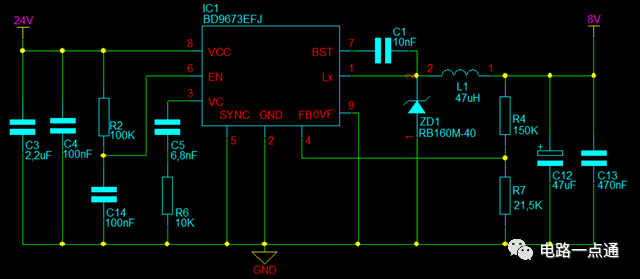

图3 DC24V_DC8V转换电路 如上述图3所示： BD9673EFJ为DC-DC电源转换芯片或IC稳压器，其输入电压VCC的范围为DC7V-DC42V，输出电压VOUT的范围为DC1V-0.7×VCC。 VOUT=（R4+R7）÷R7×1.0 V 其引脚功能为：
1：Lx_外接电感输入引脚
2：GND_接地引脚
3：VC_误差放大器输出引脚
4：FB_输出反馈引脚
5：SYNC_信号同步引脚
6：EN_备用通/断引脚
7：BST_高压侧FET驱动器的电源引脚
8：VCC_电源输入引脚
4、DC24V转DC5V

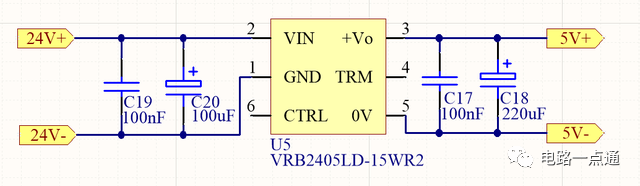

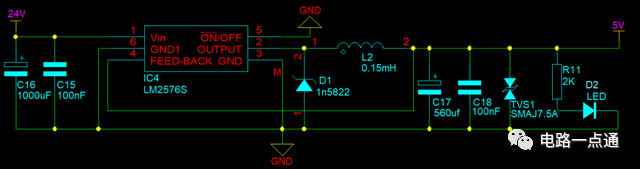

图4 DC24V_DC5V转换电路
图5 DC24V_DC5V转换电路 如上述图4所示：
1：VIN_电源输入引脚
2：OUTPUT_电压输出引脚
3、6：GND、GND1_接地引脚
4：FEED-BACK_电压反馈引脚
5：ON/OFF：控制通/断引脚

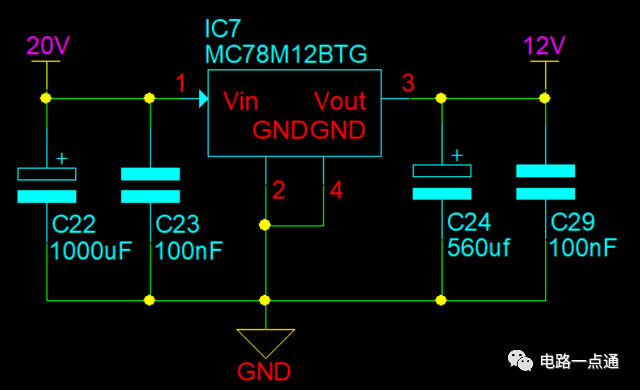

图6 DC20V_DC12V转换电路

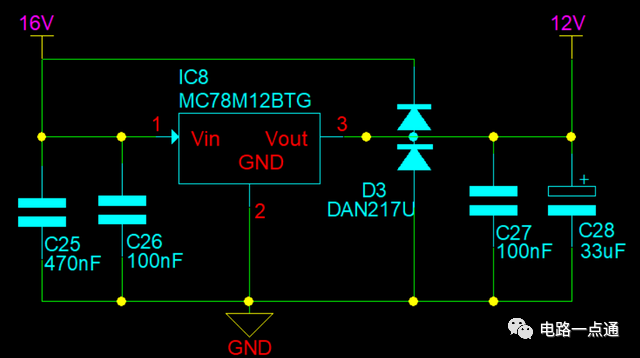

图7 DC16V_DC12V转换电路 如上述图6、图7所示： MC78M12BTG为线性电源稳压芯片，其输入电压范围为DC14.5V-DC27V，输出电压稳定为DC12V。

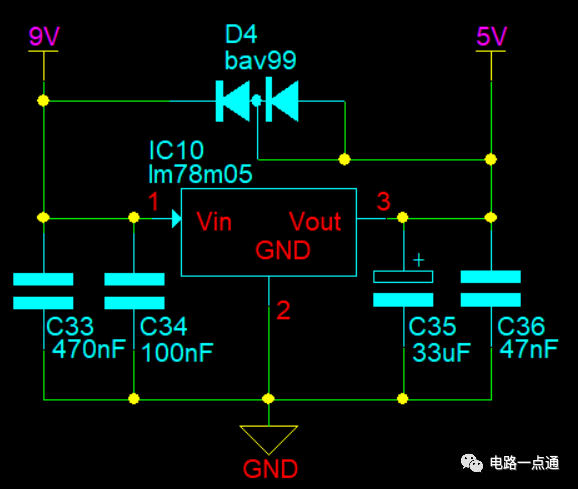

图8 DC9V_DC5V转换电路 如上述图8所示： LM78M05也为线性电源稳压芯片，其输入电压范围为DC7.5V-DC20V，输出电压稳定为DC5V。

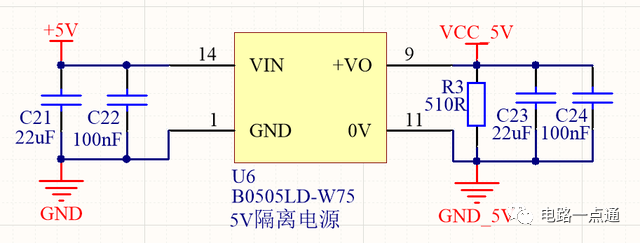

图9 DC5V_DC5V转换电路 如上述图9所示： B0505LD为内部高度集成隔离电源模块，其输入电压范围为DC4.5V-DC5.5V，输出电压稳定为DC5V，并且输入输出进行隔离。

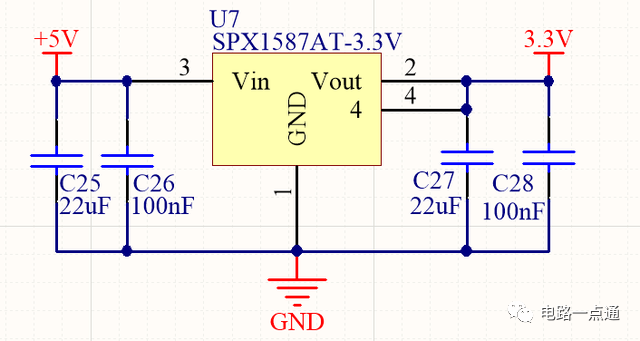

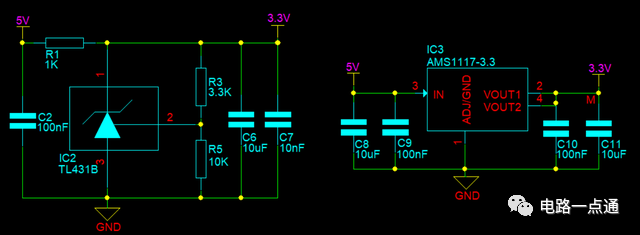

图10 DC5V_DC3.3V转换电路
图11 DC5V_DC3.3V转换电路

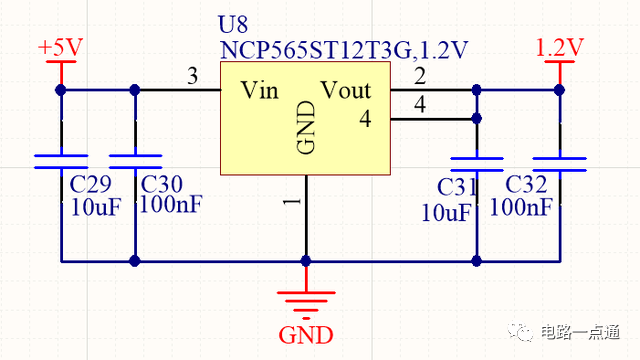

图12 DC5V_DC1.2V转换电路 如上述图10、图11、图12所示： TL431B为三端稳压芯片，其参考电压VREF=2.495V，其引脚功能为： 1：CATHODE_阴极引脚 2：REFERENCE_参考电压引脚 3：ANODE_阳极引脚 其输出电压公式为： VOUT=（1+R3/R5）×VREF SPX1587AT、AMS1117与NCP565ST12T3G均为系列线性稳压芯片，其中SPX1587AT与AMS1117输出稳定在DC3.3V，而NCP565ST12T3G输出则稳定在DC1.2V。

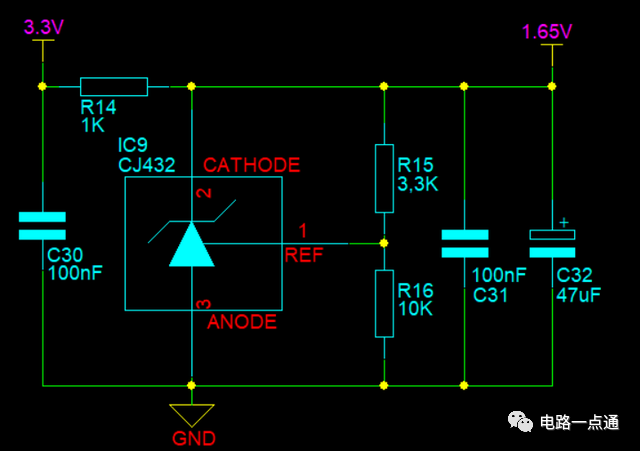

图13 DC3.3V_DC1.65V转换电路
图14 DC3.3V_DC1.5V转换电路 如上述图13、图14所示： CJ432与上述TL431B一样，同为三端稳压芯片，其引脚功能与TL431B也一致，其差异在于，CJ432参考电压VREF范围为1.2214V-1.2586V，其精度为1.5%；若选用精度为1%的系列，其参考电压VREF范围还可达到1.2276V-1.2524V。 MC33174D为双极运算放大器，在这里用作电压跟随器，来得到稳定的DC1.5V电压，同时MC33174D作为运算放大器还具有隔离作用。
