下面一起来看看它们的电路符号+实物图+命名规则：

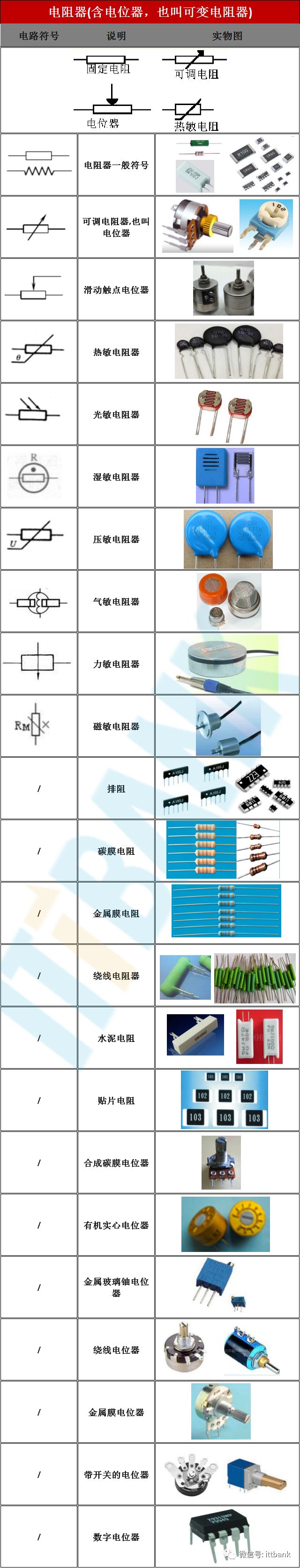

1.电阻器(含电位器)
举例：

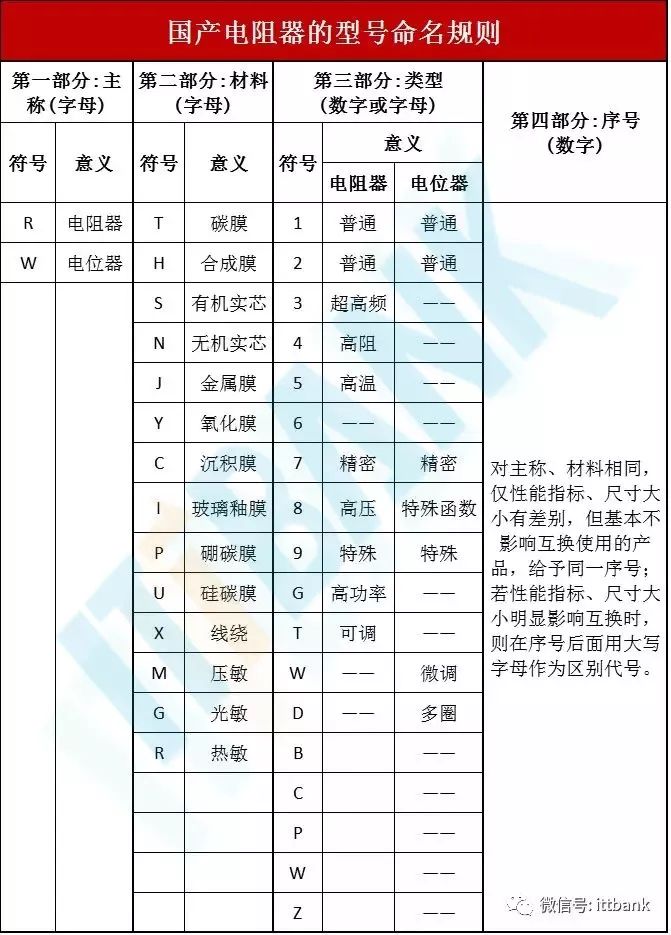

RJ76表示精密金属膜电阻器
R——电阻器（第一部分）
J——金属膜（第二部分）
7——精密（第三部分）
6——序号（第四部分）

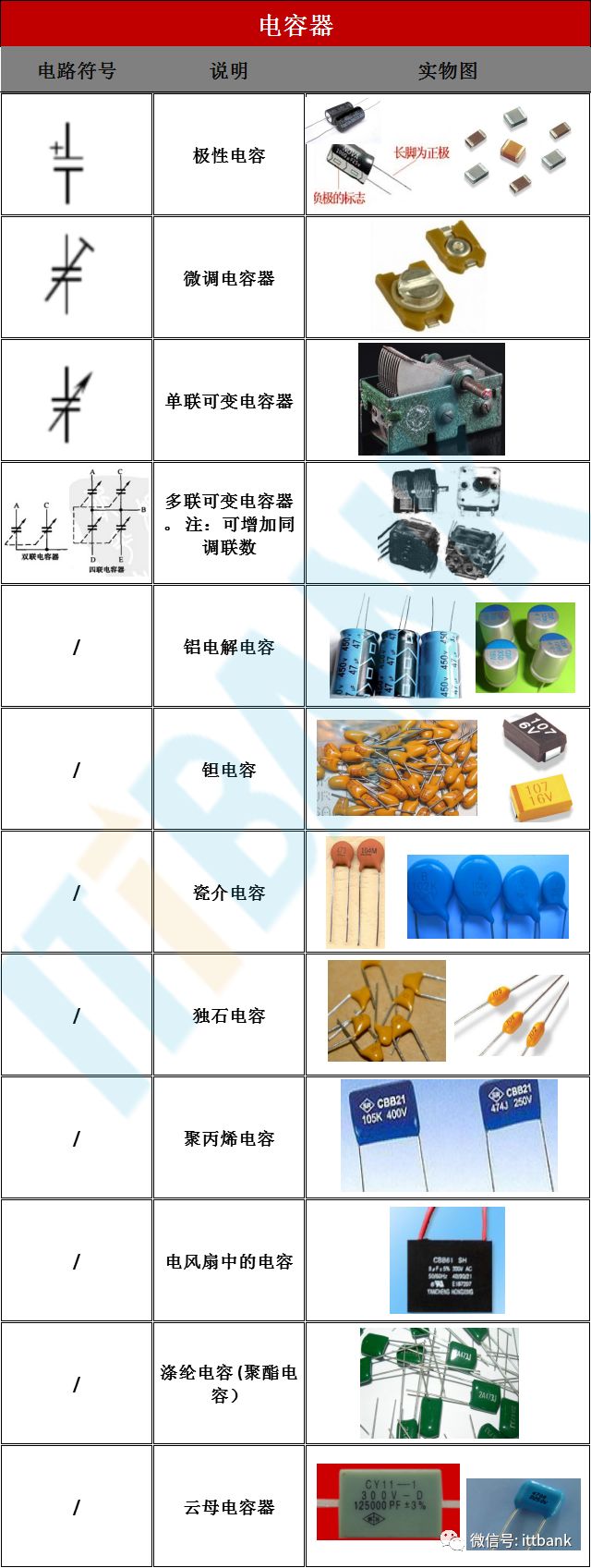

2.电容器

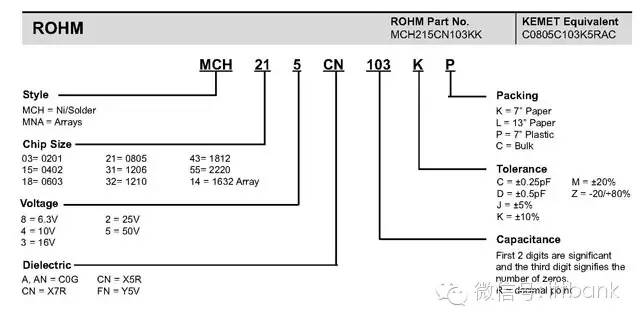

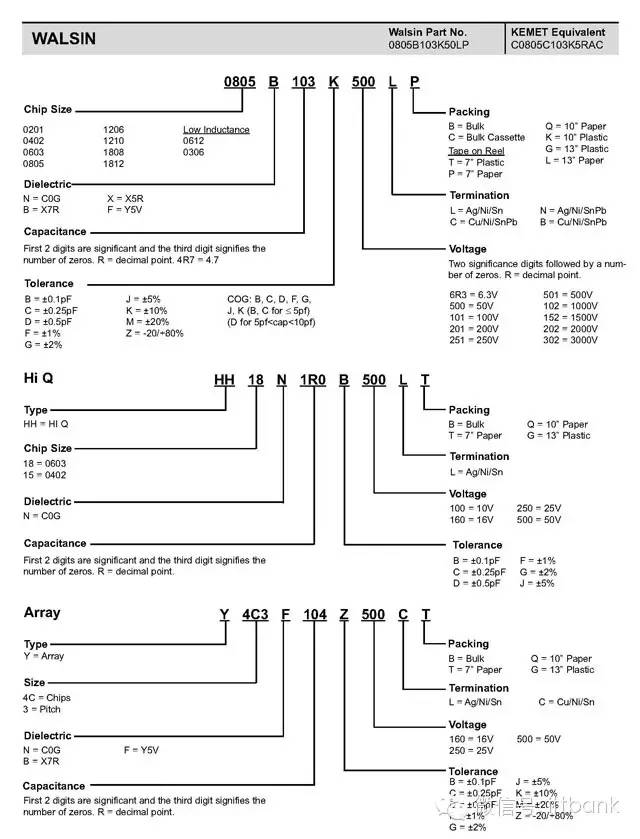

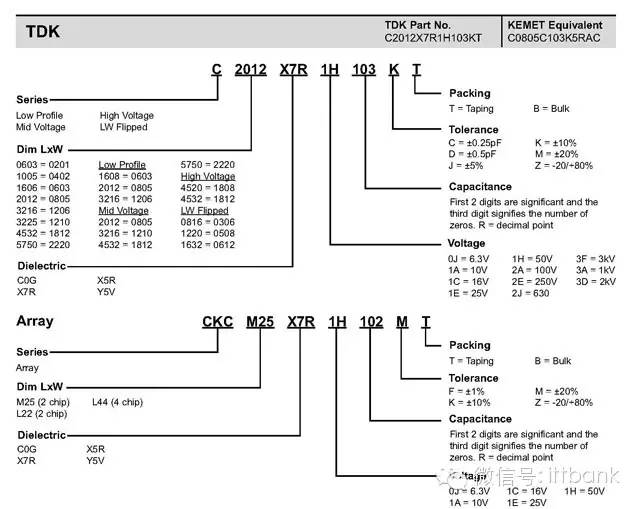

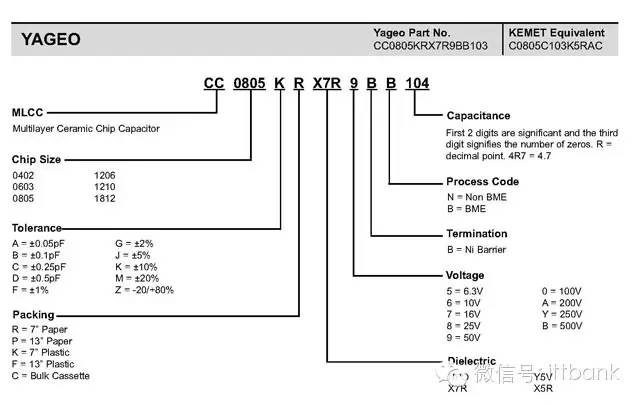

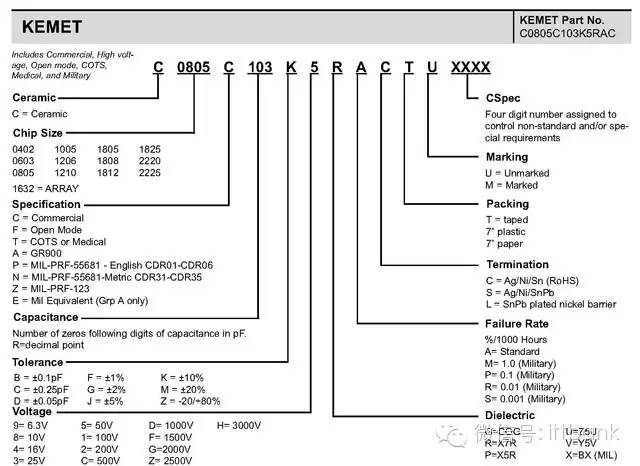

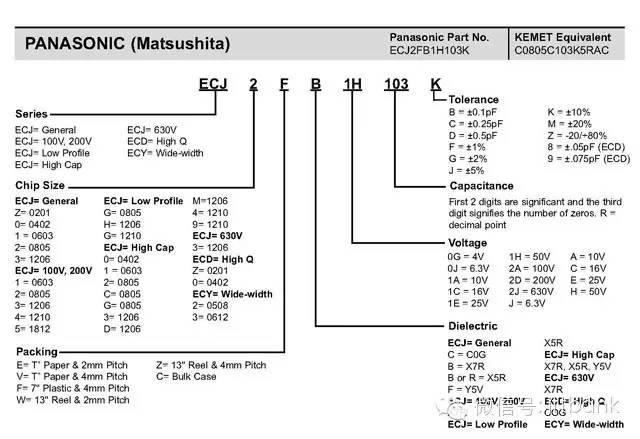

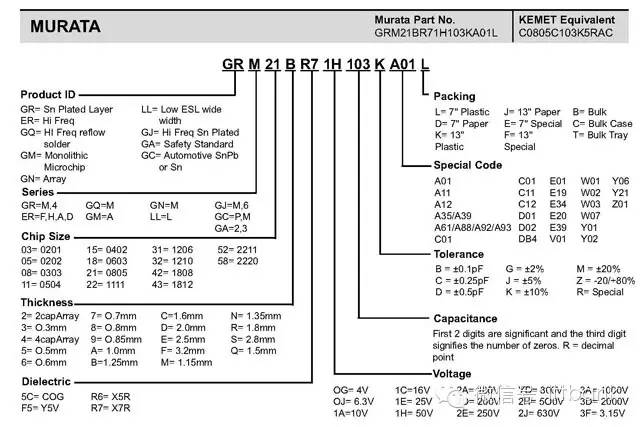

国外电容器命名规则不一，国外部分知名厂家命名规则如下：

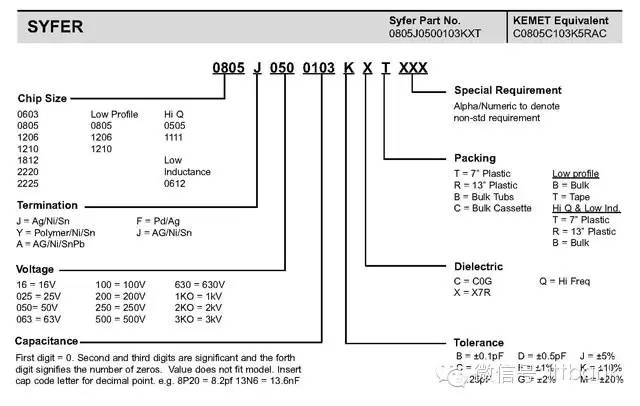

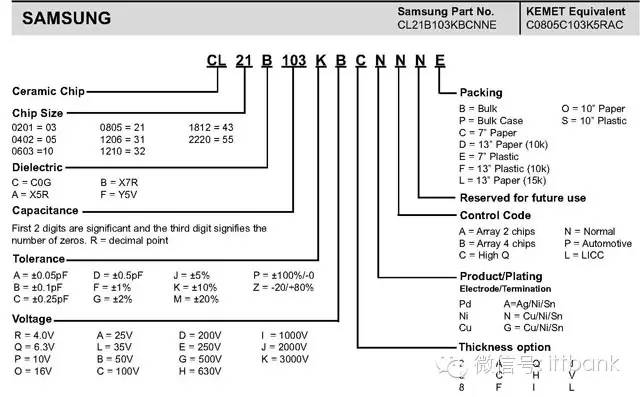

(6)韩国三星(SAMSUNG)

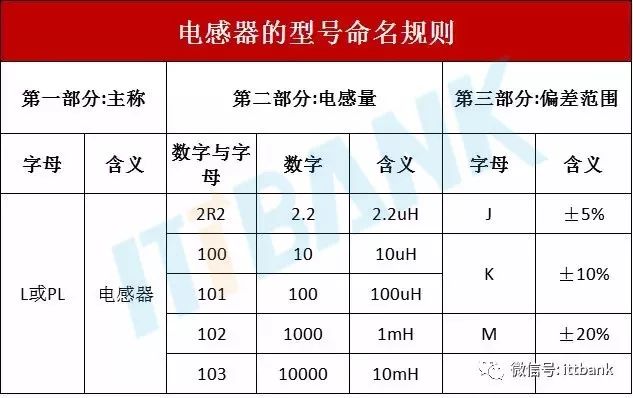

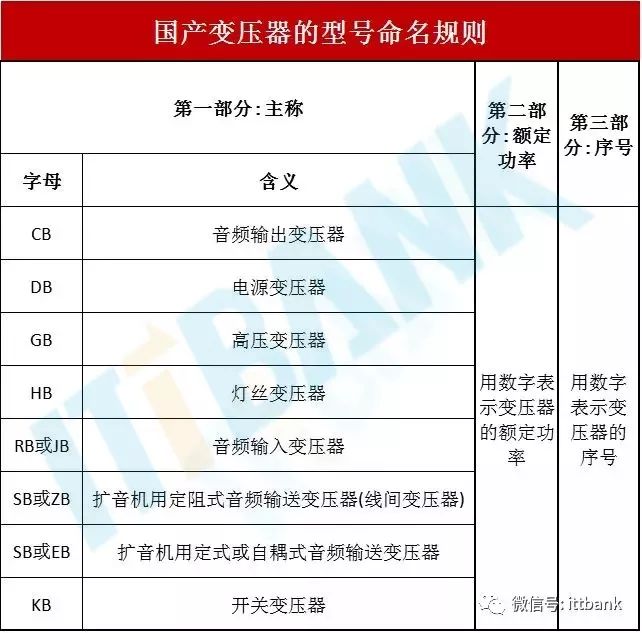

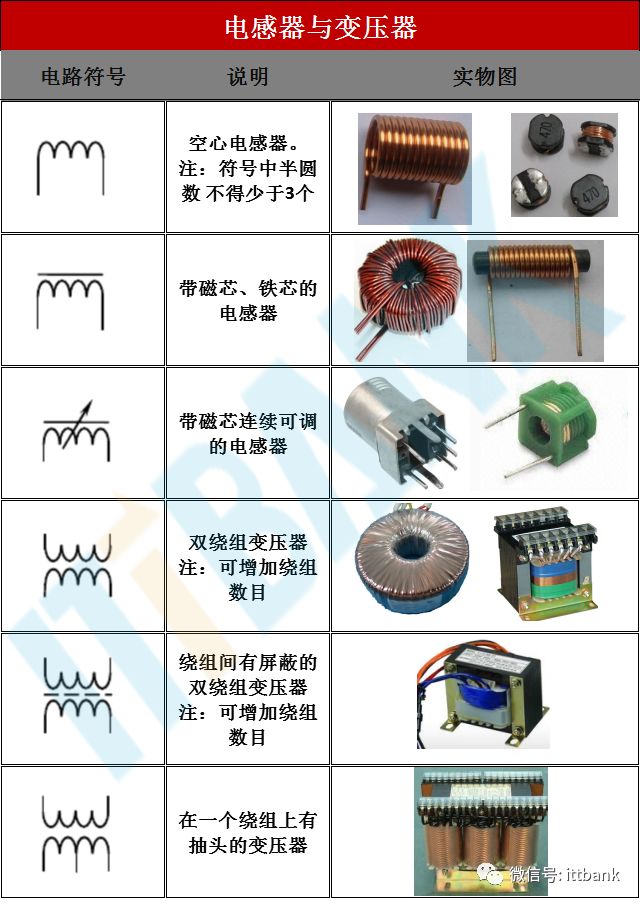

3.电感器与变压器

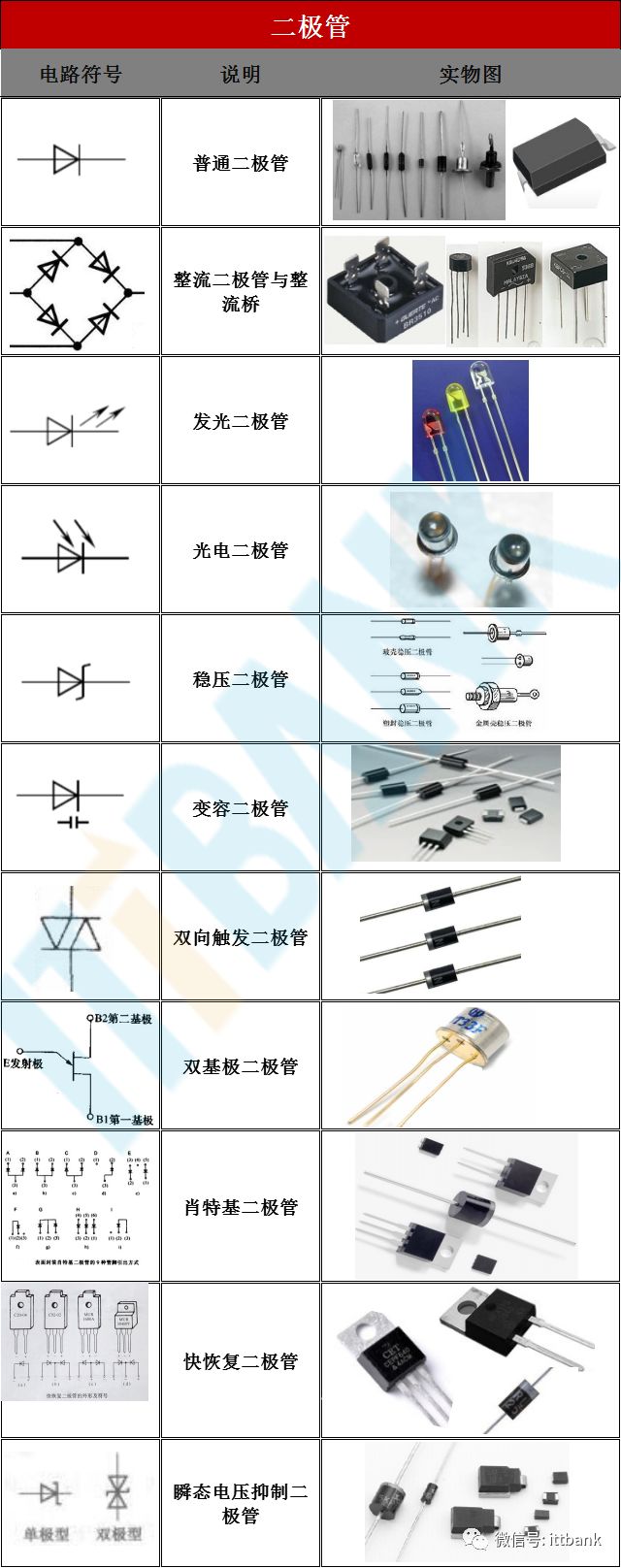

4.二极管

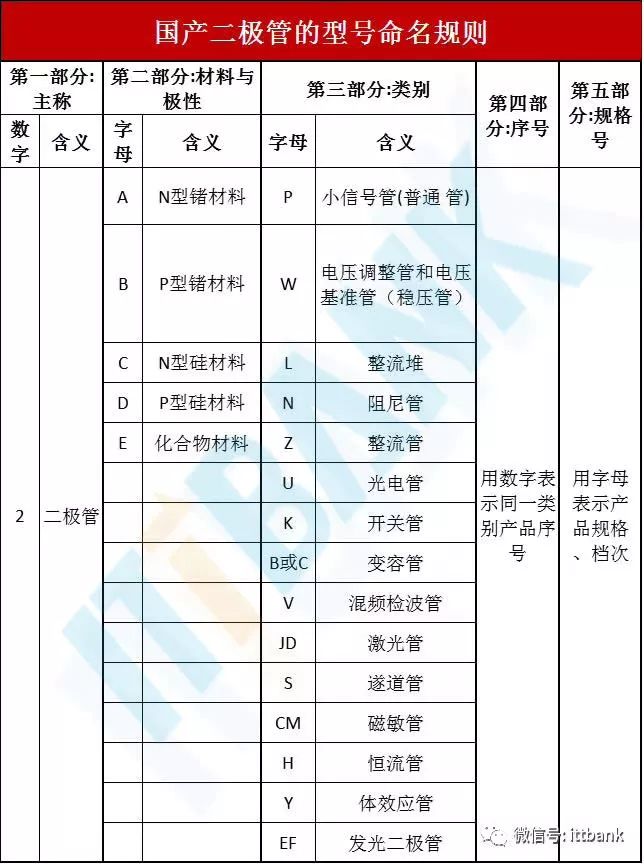

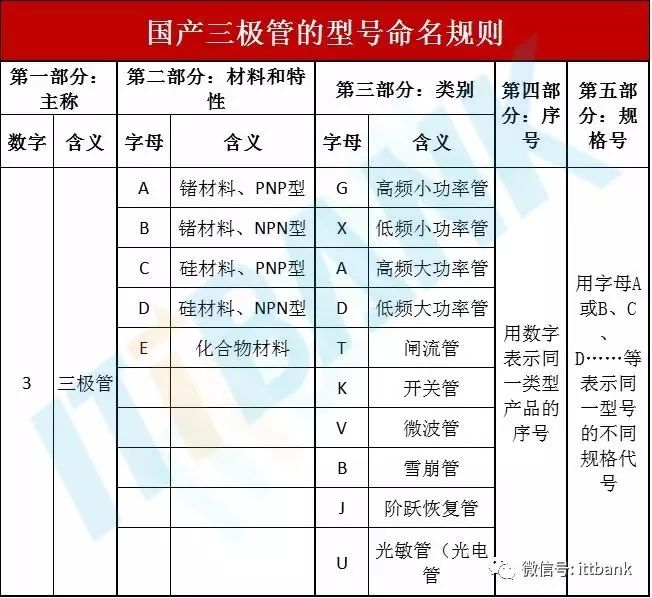

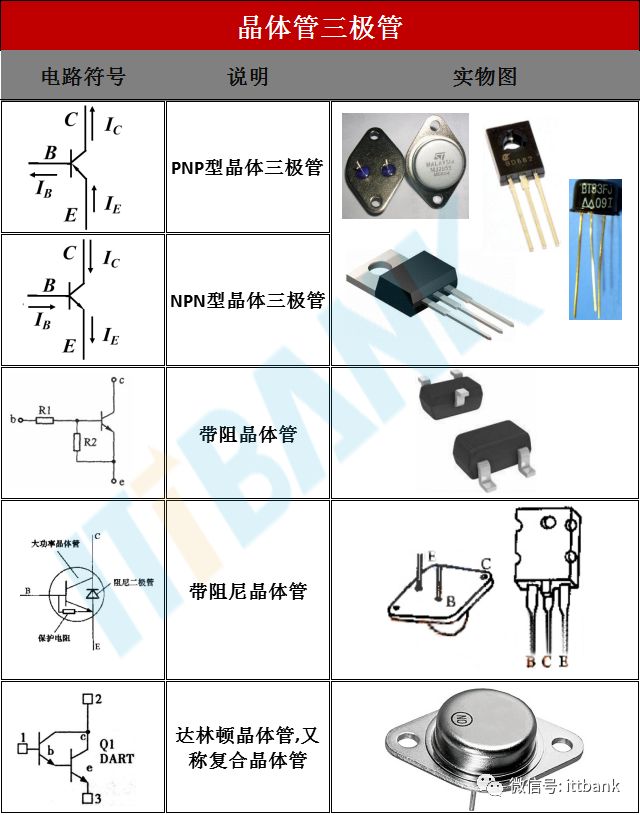

5.晶体管三极管

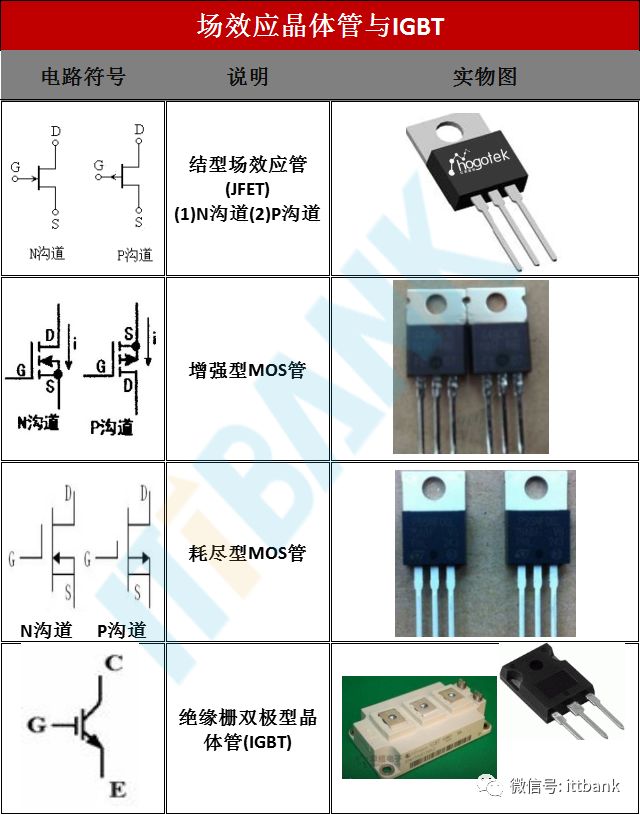

6.场效应晶体管

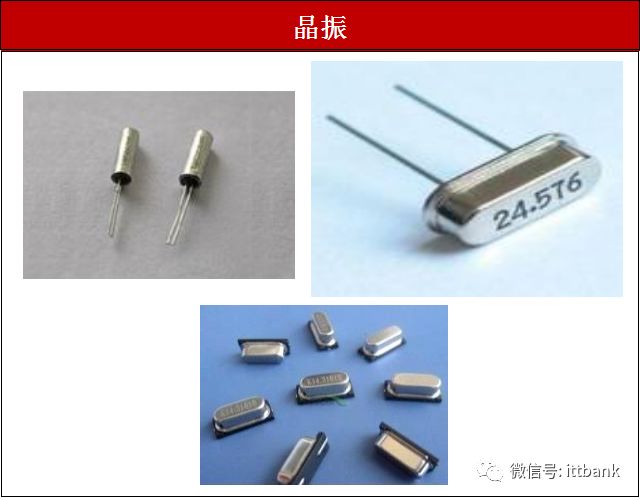

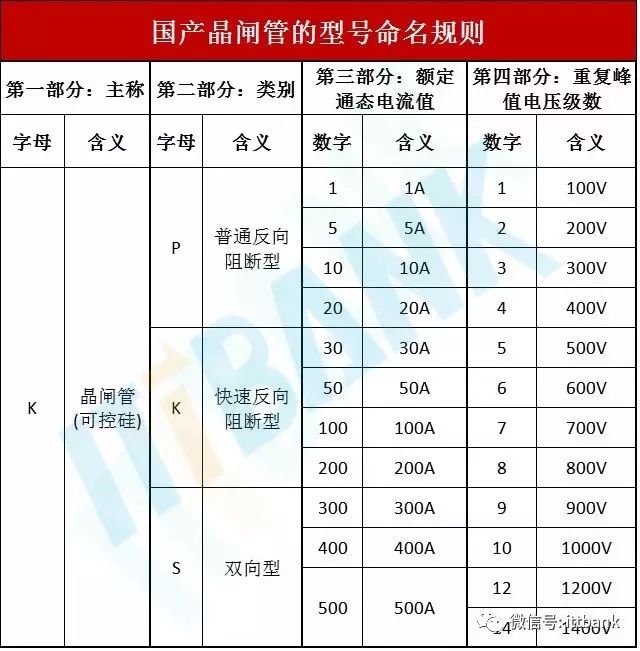

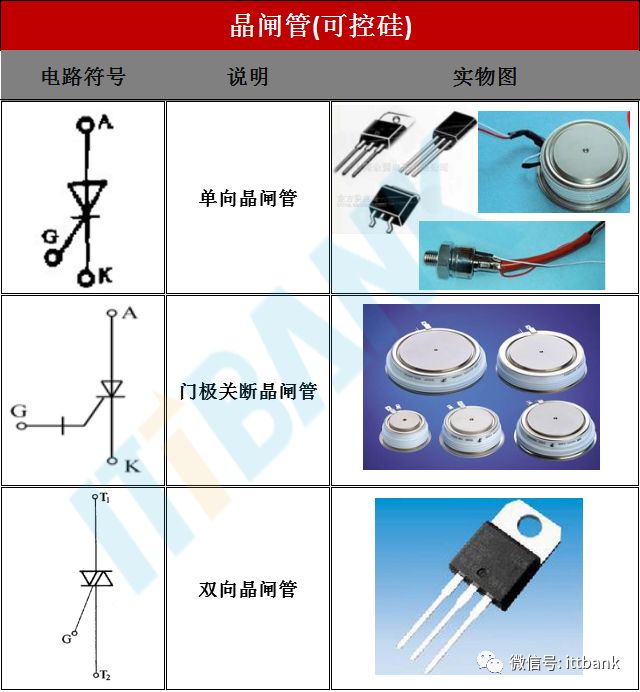

8.晶振

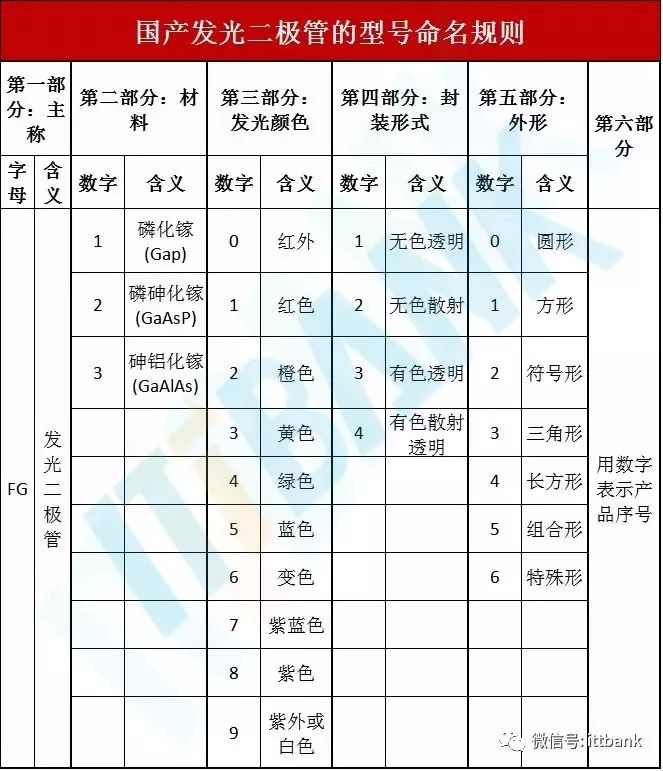

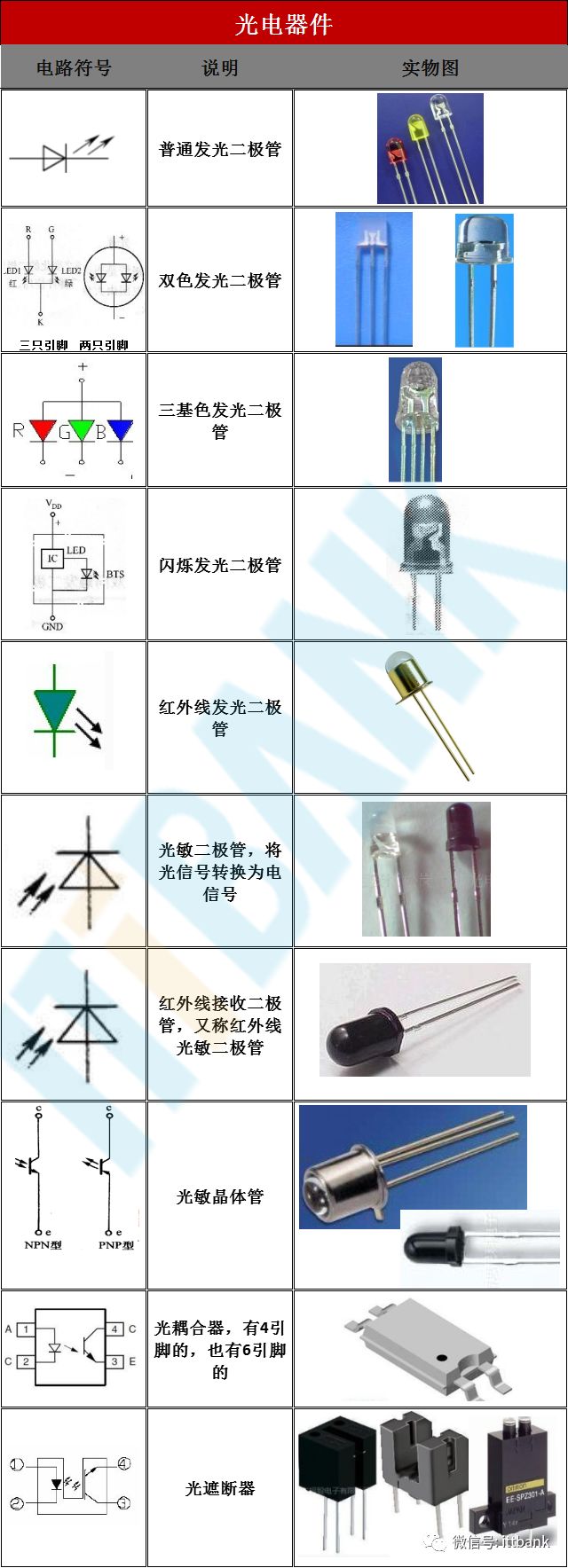

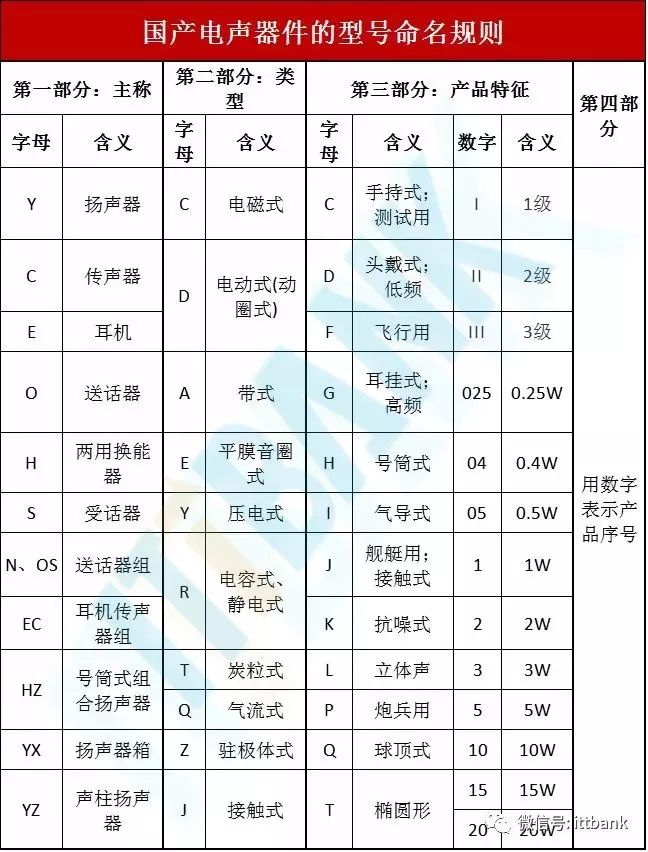

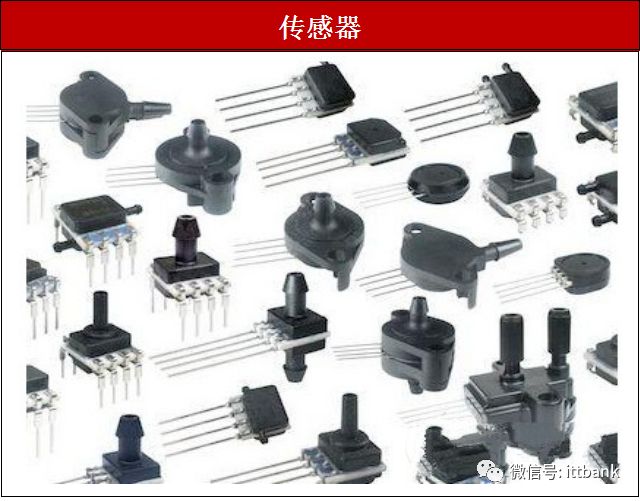

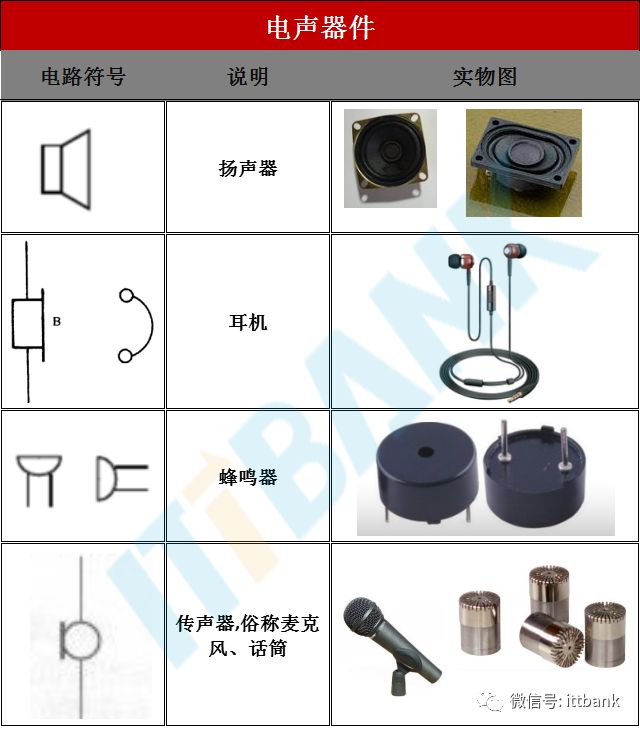

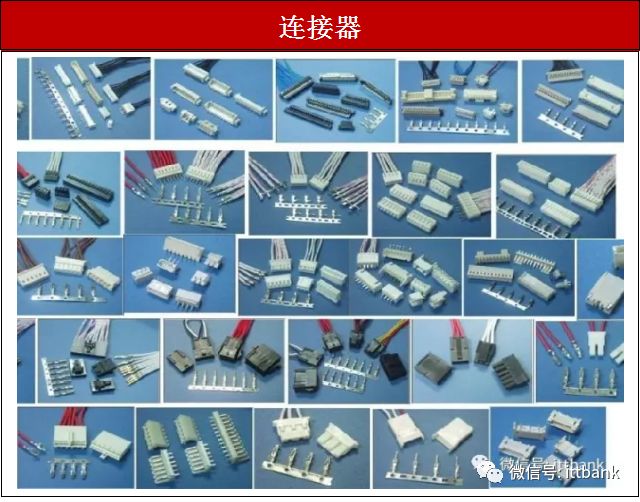

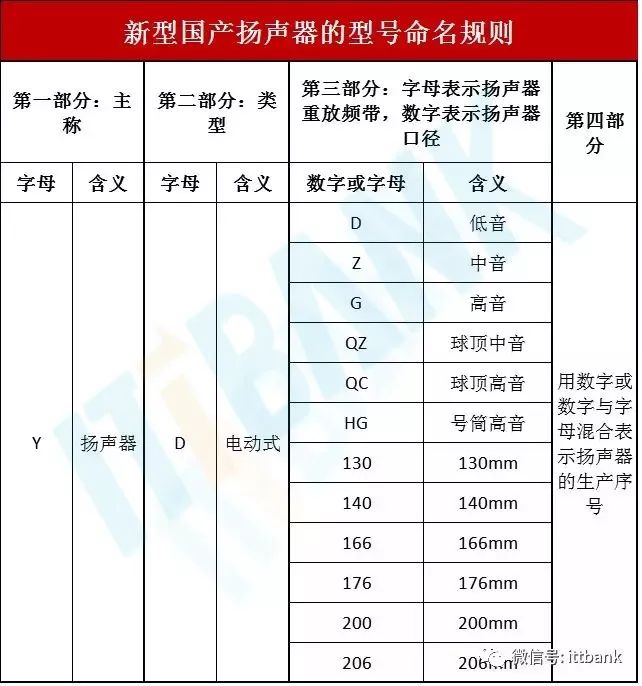

12.电声器件

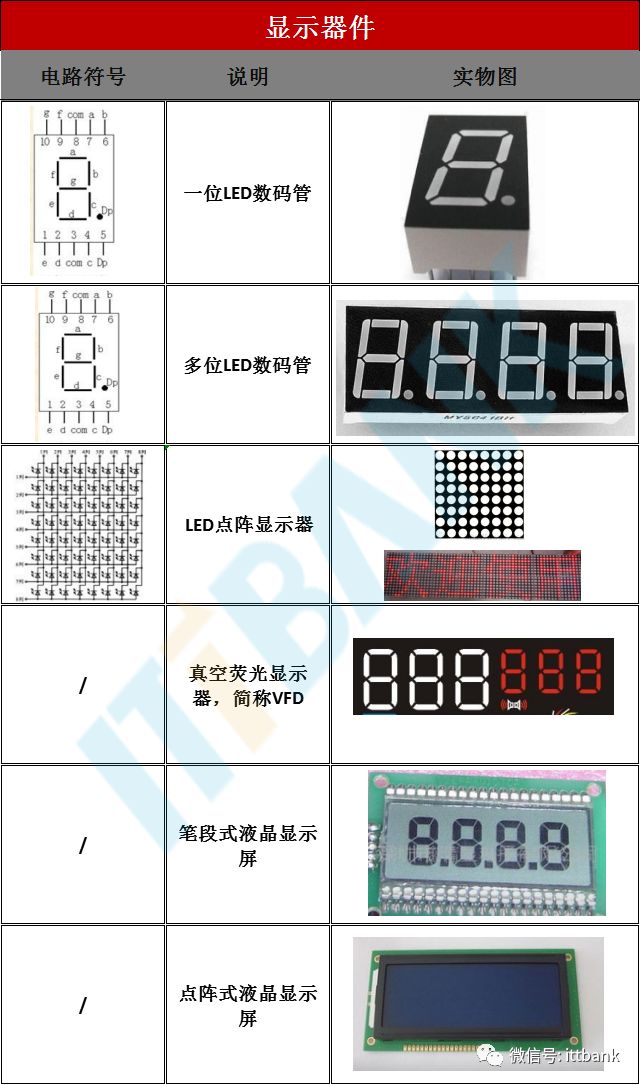

13.显示器件

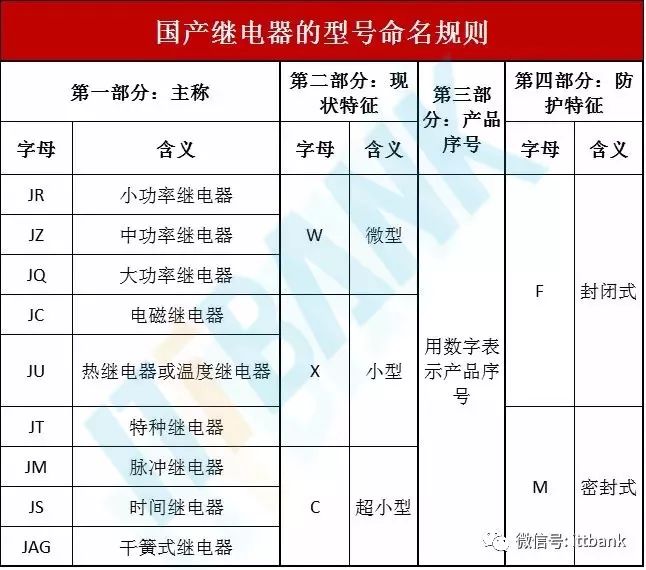

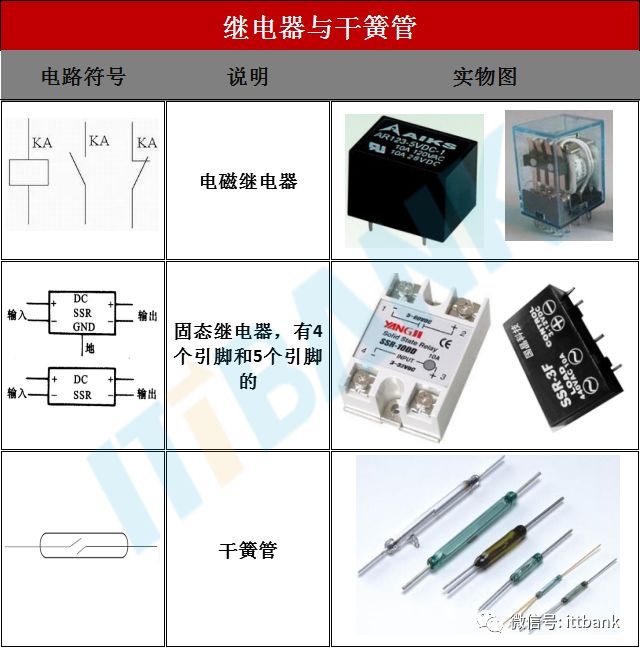

14.继电器与干簧管

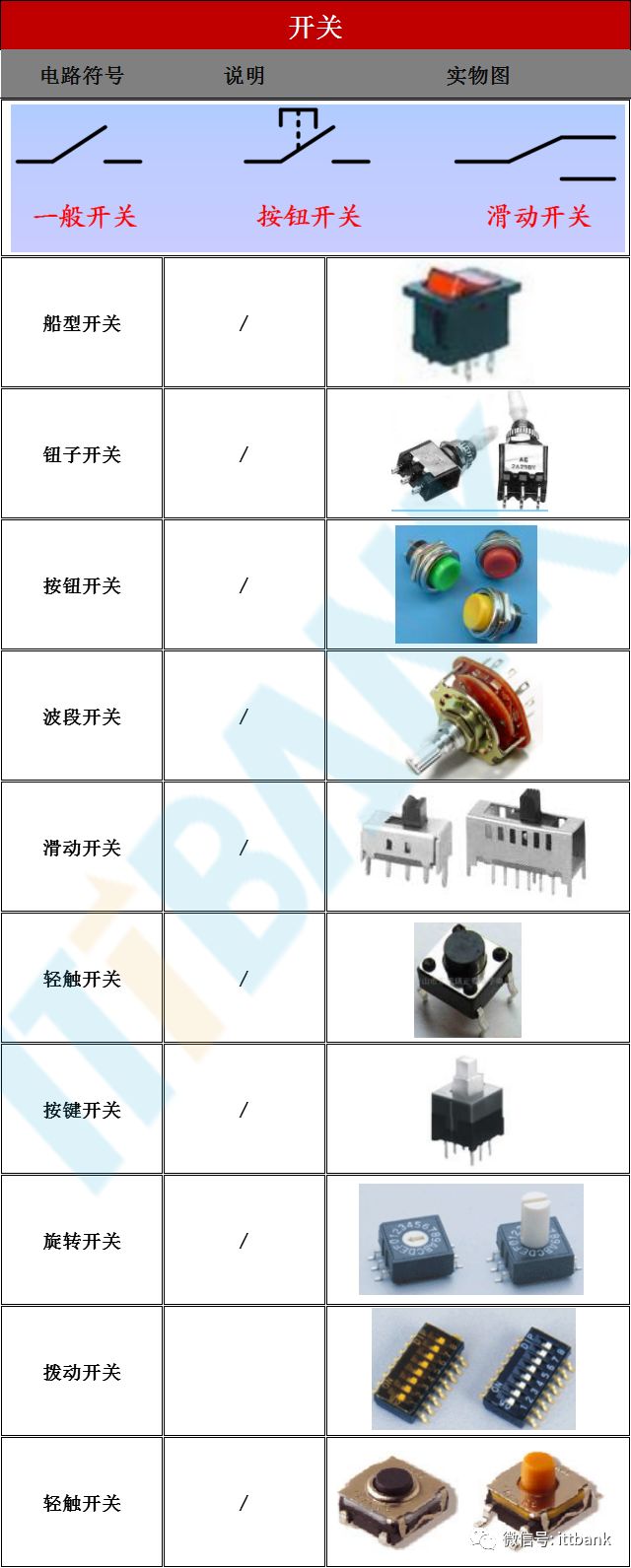

15.开关

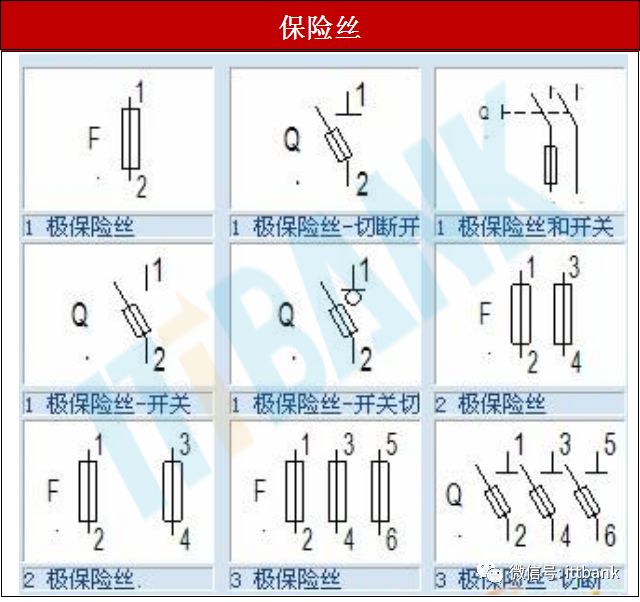

16.保险丝
0
