74HC164、74HCT164 是高速硅门CMOS器件，与低功耗肖特基型TTL (LSTTL) 器件的引脚兼容。74HC164、74HCT164是8位边沿触发式移位寄存器，串行输入数据，然后并行输出。数据通过两个输入端(DSA 或 DSB)之一串行输入;任一输入端可以用作高电平使能端，控制另一输入端的数据输入。两个输入端或者连接在一起，或者把不用的输入端接高电平，一定不要悬空。本文将介绍74LS164的特点、功能图、引脚及功能、时序图、工作条件等等。
1.特性
(1)门控串行数据输入
(2)异步中央复位
(3)符合 JEDEC 标准 no. 7A
(4)静电放电 (ESD) 保护：
(5)HBM EIA/JESD22-A114-B 超过 2000 V
(6)MM EIA/JESD22-A115-A 超过 200 V 。
(7)多种封装形式
(8)额定从 -40 °C 至 +85 °C 和 -40 °C 至 +125 °C 。
2.功能图

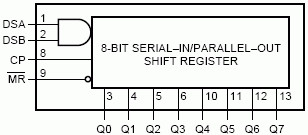

图1 逻辑符号
图2 IEC逻辑符号

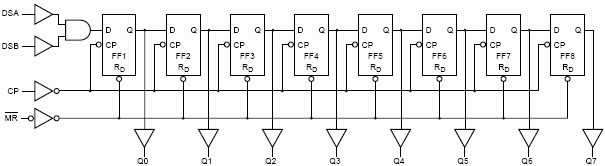

图3 逻辑图
图4 功能图
3.引脚介绍
图5 DIP14、SO14、SSOP14 和 TSSOP14 封装的引脚配置

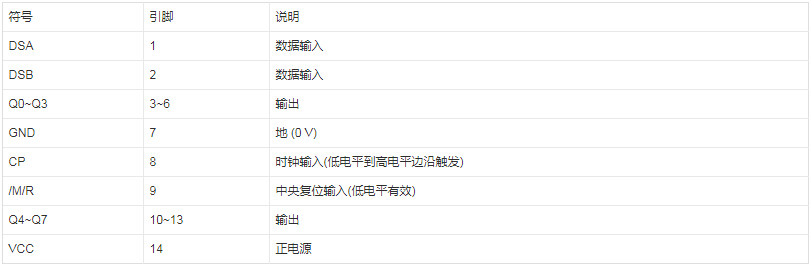

引脚功能说明

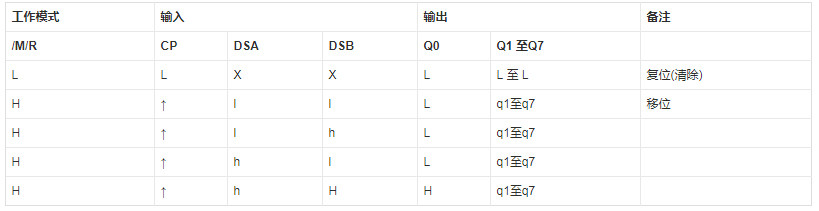

4.功能表(真值表)
H = HIGH(高)电平
h = 先于低-至-高时钟跃变一个建立时间 (set-up time) 的 HIGH(高)电平
L = LOW(低)电平
l = 先于低-至-高时钟跃变一个建立时间 (set-up time) 的 LOW(低)电平
q = 小写字母代表先于低-至-高时钟跃变一个建立时间的参考输入 (referenced input) 的状态
↑ = 低-至-高时钟跃变

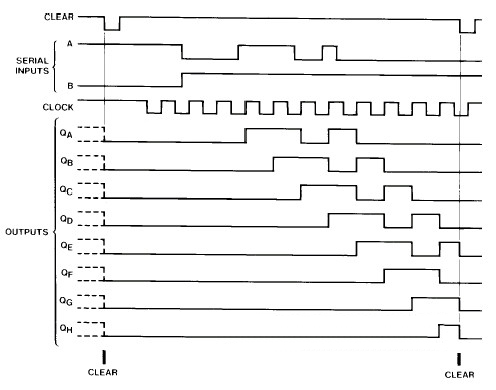

5.时序图

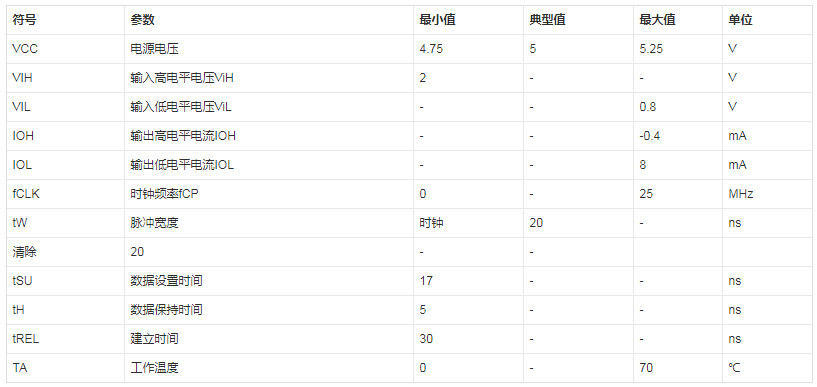

6.工作条件
对于DIP14封装：Ptot 在超过70 °C时以12 mW/K的速度线性降低。
对于SO14封装：Ptot 在超过70 °C时以8 mW/K 的速度线性降低。
对于SSOP14和TSSOP14 封装：Ptot 在超过60 °C时以5.5 mW/K的速度线性降低。
对于DHVQFN14封装：Ptot 在超过60 °C时以4.5 mW/K的速度线性降低。
7.74LS164驱动数码管程序：
/****************************************************/
/* 程序功能：用74LS164驱动一个共阴数码管动态显示 */
/****************************************************/
#include
sbit CLK=P2^0;
sbit DAT=P2^1;
unsigned char code tab[]={0x3F,0x06,0x5b,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0X6F};//0-9
/****************************************************/
/* 向74LS164发送数据 */
/****************************************************/
void sendbyte(unsigned char byte)
{
unsigned char num,d;
num=tab[byte];
for(d=0;d<8;d++)
{
CLK=0;
DAT=num&0x01;
CLK=1;
num>>=1;
}
}
/****************************************************/
/* 延时程序 */
/****************************************************/
void delay(unsigned char t)
{
unsigned char i,j,k;
for(i=0;i<20;i++)
for(j=0;j<114;j++)
for(k=0;k
}
/******************* 主函数 *************************/
main()
{
unsigned char h;
while(1)
{
for(h=0;h<10;h++)
{
sendbyte(h);
delay(30);
}
h=0;
}
}

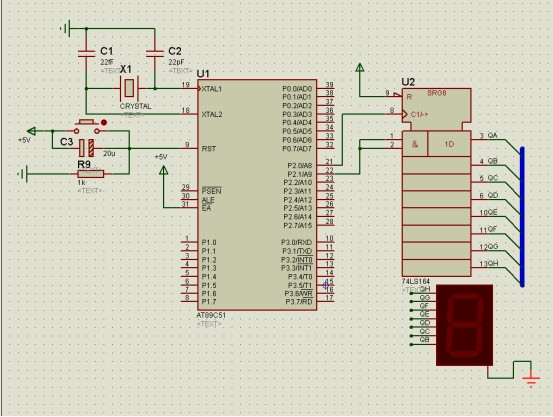

仿真图：
