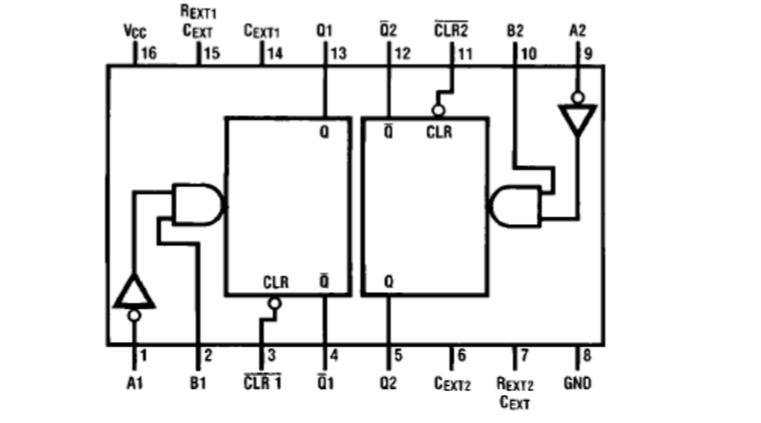

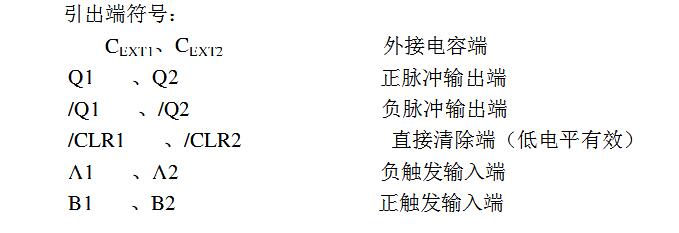

74ls123引脚及功能

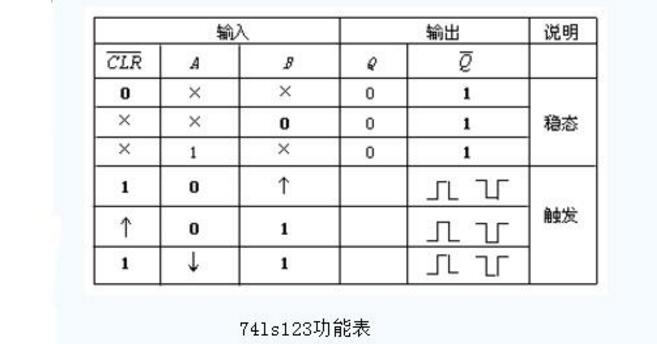

74ls123功能表

说明：1.外接电容接在 Cext（正）和 Rext/Cext（正）之间

2.为了改善脉冲宽度的精度和重复性，可在 Rext/Cext 和 Vcc 之间接外接电阻。

3.为了得到可变脉冲宽度，可在 Rext/Cext 和 Vcc 之间接接可变电阻。

H－高电平

L－低电平

X－任意

↑－低到高电平跳变

↓－高到低电平跳变

－一个高电平脉冲

－一个低电平脉冲

74ls123芯片主要功能

74LS123是常用的可重触发单稳态触发器，在各种数字电路和单片机系统的显示系统中常用。

74LS123内有两组多谐振荡器，这个直流触发多谐振荡器的特点是由三种方法控制脉冲宽度，最基本的是选取外部的RC值来控制。 IC内部已经有一个定时电阻（内部时间选择电阻器只在LS122上），因此允许只外接定时电容使用。 其功能特点： ·清零终止输出脉冲 ·为VCC和温度变化补偿 ·直流触发是高电平或低电平逻辑输人。

74ls123能用什么代替

74ls123可替换的芯片有：

74LS122 可再触发单稳多谐振荡器

74LS422 可再触发单稳多谐振荡器（带清除端）

74LS423 双可再触发单稳多谐振荡器（带清除端）4000系列：4098 双可再触发单稳多谐振荡器（带清除端）

4528 双可再触发单稳多谐振荡器（带清除端）

4538 双精密可再触发单稳多谐振荡器（带清除端

74ls123应用电路

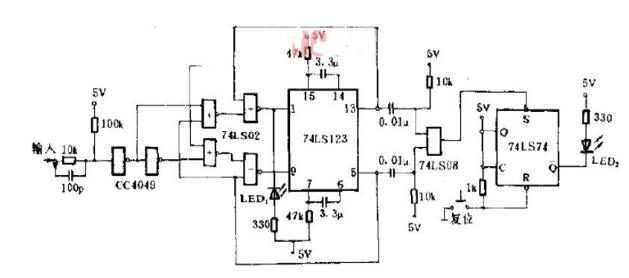

本电路可应用于通用逻辑测试或随机的抖动检测，具有输入阻抗高的特点，适合土15 V 左右的输入信号。

当探头输入为“1”态时，双单稳电路74LS123 的负触发端D为低电平，点亮LED。一旦出现输入下跳时，触发，而固出现正跳变，LED 出现约20 ms 的暗时间。

当输人为“0”态时，LED 常暗，而正跳变会使LED 出现20 ms 的亮时间。74LS123 的13.5、在探头输入无论出现正、负跳变时，总有一个输出触发74LS74.从而点亮LED2，所以具有记忆功能。74LS123 的2、3、10、11必须接高电平。
