LED追光闪光电路设计：实现流水灯效果的创新技术探究
电路一点通
312浏览
0评论
0点赞
2023-11-27

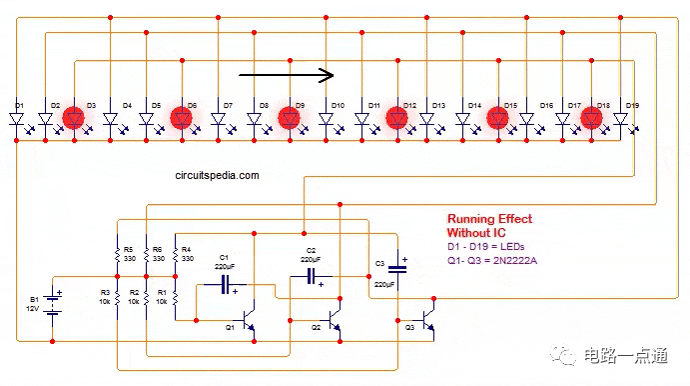

1. LED无IC运行效果这里展示的是 LED 追逐器的电路图。该 LED 追逐器的主要优点是它不需要任何 IC 或微控制器。
该电路主要使用 NPN 晶体管和电容器以及一些电阻器制成。该 LED 追逐电路产生闪烁效果，看起来与特定方向的运行效果相同。当朝一个方向移动时，所有 LED 都会闪烁。也可以说这是一个LED运行效果追逐电路。这是一个简单的电路，即使是该领域的初学者也可以在家轻松构建。 该电路中有19个LED呈直线连接。但您可以连接不同的形状，如圆形、心形、箭头形等。 如果您想在 LED 的位置连接交流灯，则需要使用 TRIAC 和光耦合器修改电路。

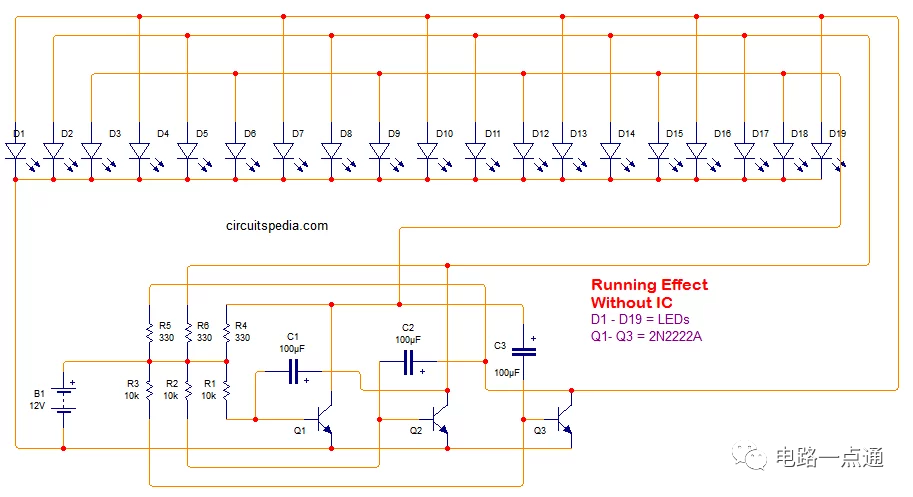

电路原理图
组件LED – 19 颗晶体管 2N2222A – 3 件电阻器10K – 3 个，330 Ω – 3 电容器 220 uf 或 330 uf（低速） – 3 个（高速 100 uf）12v 电池或任何直流电源

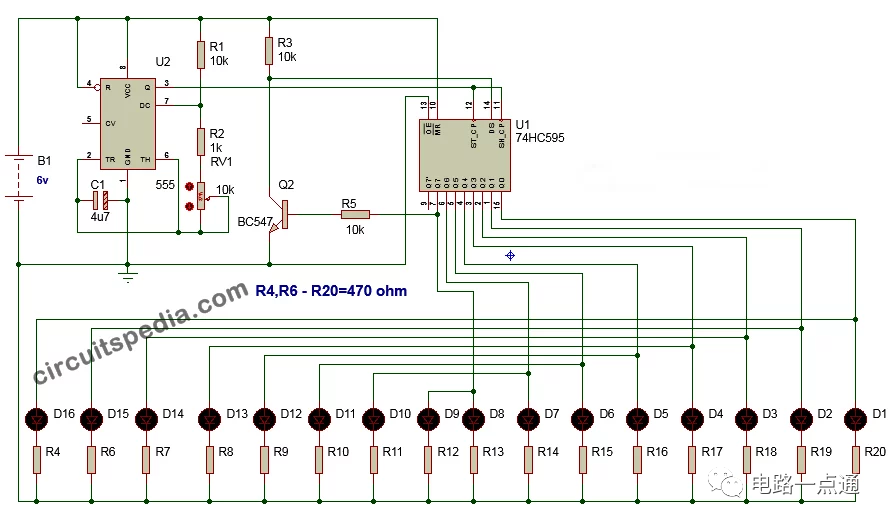

2. 使用 IC 74HC595 和 555 的 LED 运行效果
该运行效果电路采用移位电阻芯片74HC595和555定时器构成。该电路使用 9v 直流电源。可以使用预设的 RV1 来控制运行速度。通过调整10k预设值，可以调整555定时器IC的振荡脉冲，并根据3号引脚的脉冲率来控制LED的闪烁或运行效果。

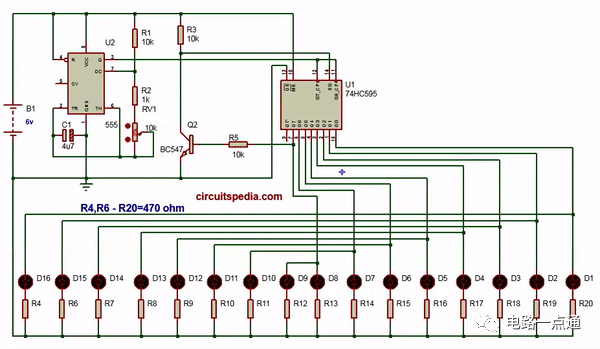

电路原理图
组件：555 – 174HC595 – 1晶体管BC547 -1预设10k -1电阻器10k – 31k -1470 R – 16电容4.7uf – 1个LED（红色或蓝色） – 16
