线圈通220V电流:探究过高与适宜阻值对线圈烧毁风险的影响及安全性分析
0 2023-11-27

对电路知识理解不够深,特别是电容、电感这方面不是很了解。电感和电阻是两回事,不能把电感按照纯电阻的方式去计算电流及功率。

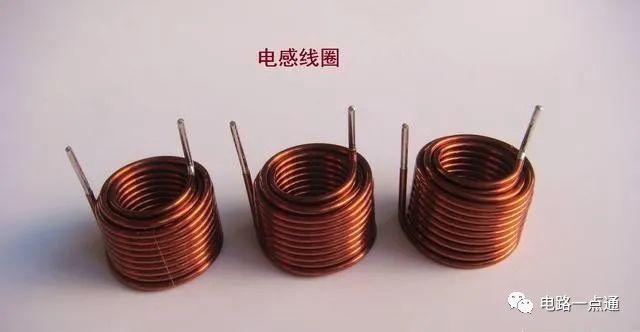

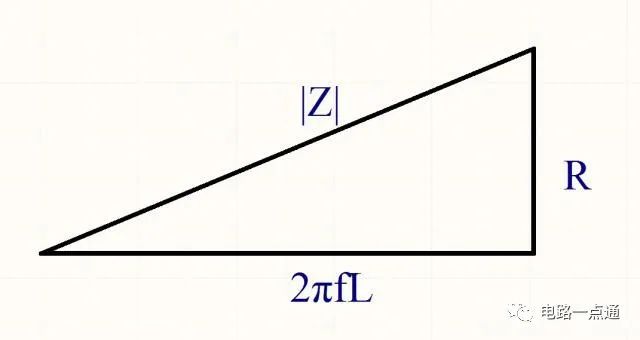

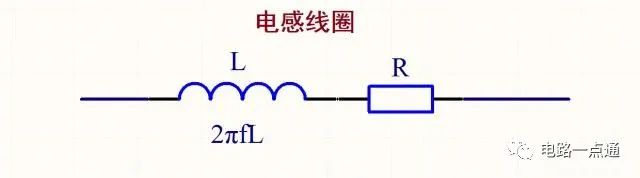

可知,提问者略懂一些电路知识,知道欧姆定律U=IR,I=U/R,P=I^2×R等公式,这是纯电阻的计算公式。电感不属于电阻,不能按纯电阻公式进行计算,电感有感抗,电容也有容抗。电感对于电感是计算感抗的,感抗的计算公式为ZL=2πfL,其中π为圆周率,f为频率,L为电感量,单位亨利。电感有隔交通直的作用,所以电感在滤波电路中很常用,交流频率越大感抗越大,对交流阻碍作用越大。线圈电感线圈如下图所示,实际上线圈并不是纯电感,因为线圈导线有电阻,每个电感是由感抗和导线电阻串联而成。▲电感线圈等效电路电感线圈的感抗部分ZL=2πfL,电感和电阻串联后的阻抗为多少呢?很多初学者误以为直接相加就可以了,实际上并没有这么简单,感抗和阻抗是有相位差的,需要使用三角形法则进行计算。电感线圈的阻抗Z=R+j2πfL,实际电感线圈阻抗的大小|Z|=[(2πfL)^2+R^2]^1/2,而并不是直接等于2πfL+R。同理,容抗与阻抗也是有相位差的。根据问题,测出一个阻值为780Ω的线圈接通220V后直接被烧毁,而380Ω的线圈却没事。这里所测出的阻值实际上是线圈导线部分的纯电阻R值,而线圈还有感抗部分,若通的是直流电,直流电的频率为0,所以感抗为0,此时线圈的阻抗等于R部分,那么电阻越小,电流越大。但是题主通的是220V交流电,220V交流电的频率是50HZ,那么感抗部分=2πfL=314L,由于题目电感大小未知,所以无法计算大小,假设阻值为780Ω的线圈电感值为1H,而380Ω的线圈的电感值为5H。Z1=R+j2πfL=780+j*314*1=780+j*314;Z2=R+j2πfL=380+j*314*5=380+j*1570;|Z1|=(780^2+314^2)^1/2=840.8(Ω);|Z2|=(380^2+1570^2)^1/2=1615.3(Ω)。明显,第二个电感的总阻抗比第一个大得多。而且电感线圈不仅跟电感量有关,还跟电感线径的粗细有关,线径越粗,可走的电流越大,越不容易烧毁。
