1. 简介

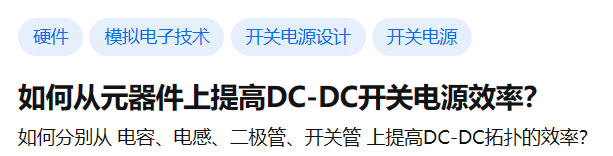

上图所示，此文回答某平台上某工程师的问题，讨论如何从元器件选型的角度来提升BUCK开关电源的转换效率。

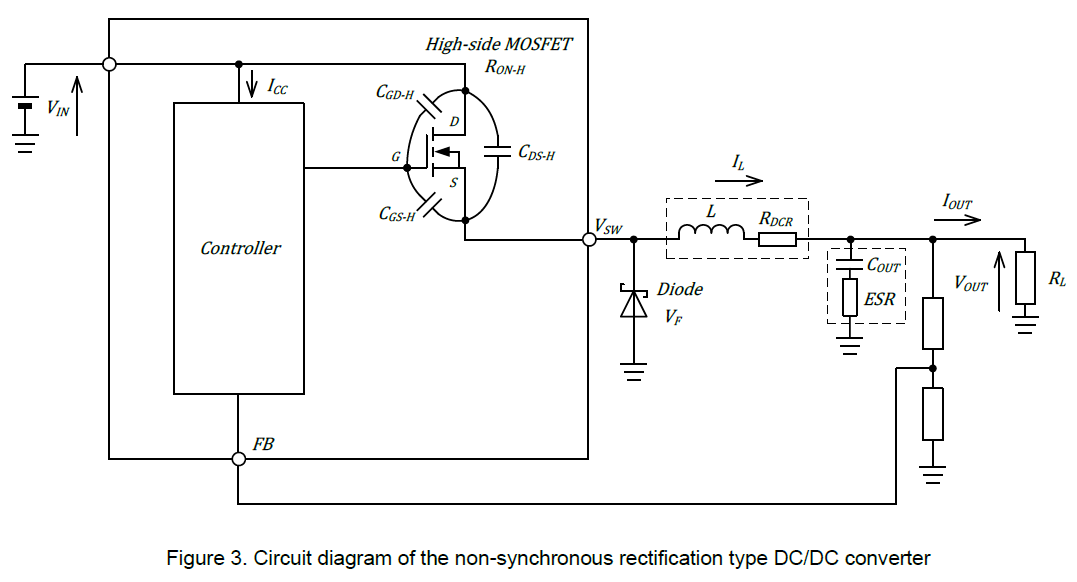

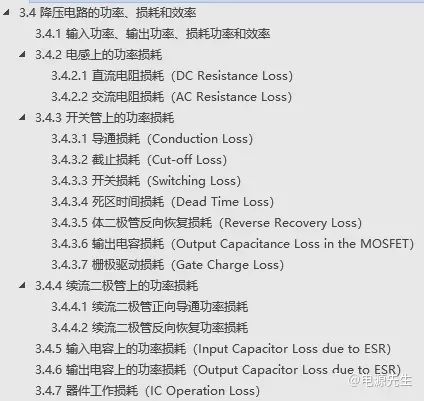

2. BUCK开关电源的6个组成部分
所以，从元器件选型的角度看，提升转换效率的方法就是，选择寄生参数更小的元器件。3. BUCK开关电源中的功率损耗
3.2 高边开关管上的功率损耗

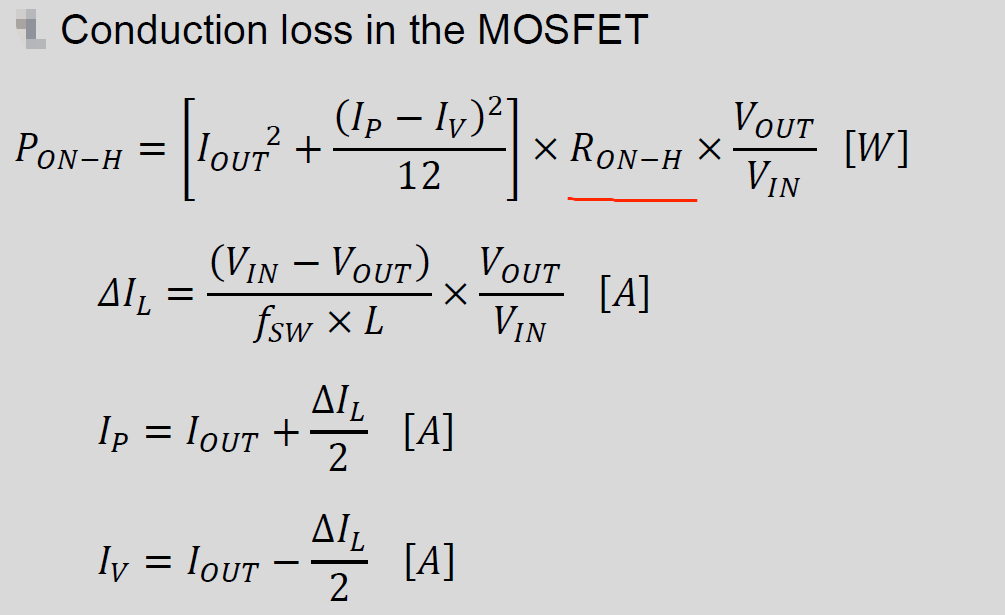

(1)高边开关管上的导通损耗

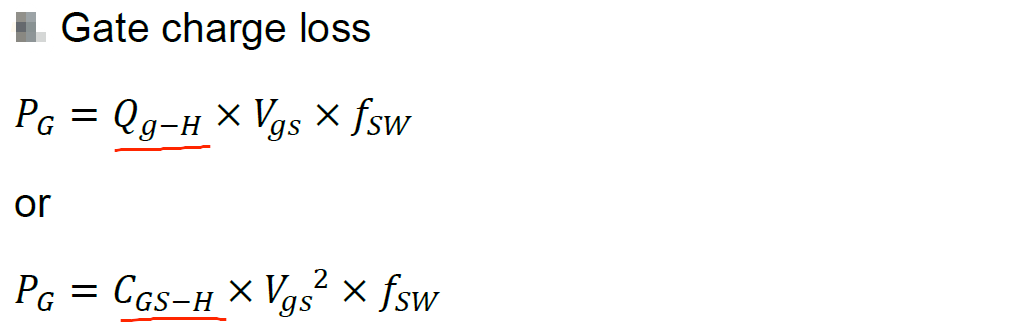

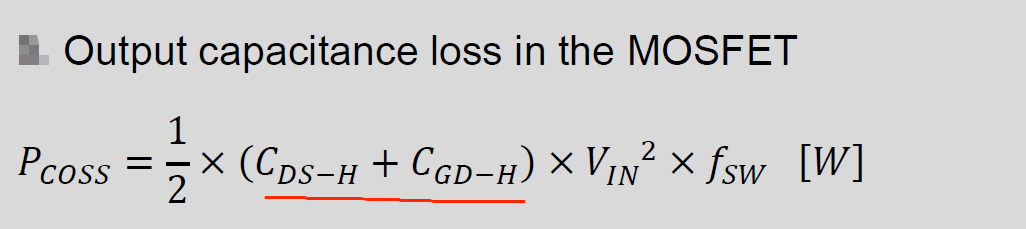

(2)高边开关管上的开关损耗或交叉损耗
所以，从高边开关管元件选型看，选择较低的导通电阻Rds(on)、上升时间、下降时间、输入电容Cgd/Cgs和输出电容Cds这些寄生参数，就可以降低高边开关管上的功率损耗，从而能够在一定程度上提升转换效率。

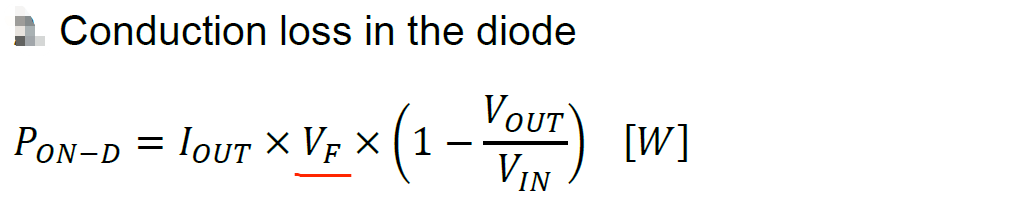

3.3 续流二极管上的功率损耗(1)续流二极管上的正向导通损耗

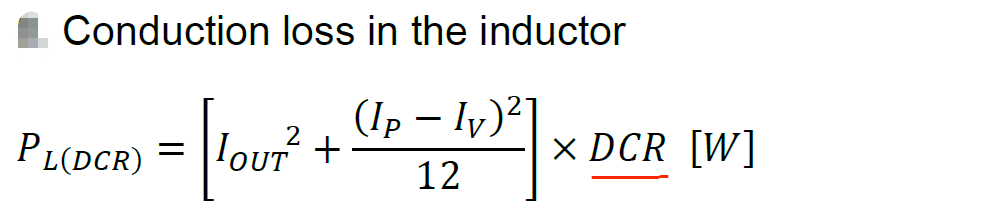

3.4 功率电感上的导通损耗
所以，选择具有较小的直流电阻DCR寄生参数的功率电感，可以降低其上功率损耗，从而能够在一定程度上提升转换效率。

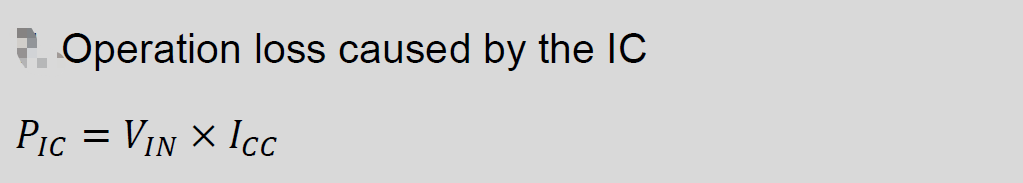

3.5 控制器件的功率损耗
所以，从BUCK开关电源控制器的角度看，选择具有较低的工作电流的IC，可以降低其上功率损耗，从而能够在一定程度上提升转换效率。
4. 小结
综上所述，所有的参数都是可以量化的；使用“控制理论”或“大数定理”的思维总结就是，只要迭代次数足够，我们要设计的电路总能够向着“设计需求Design Requirement”收敛。
