BUCK设计技巧:选择开关管、续流二极管和电感的关键要素解析
0 2023-12-05

条件 18~24V 输入,输出12V/1A 频率150K,纹波系数+/-20%,如何选择开关管和续流二极管和电感?

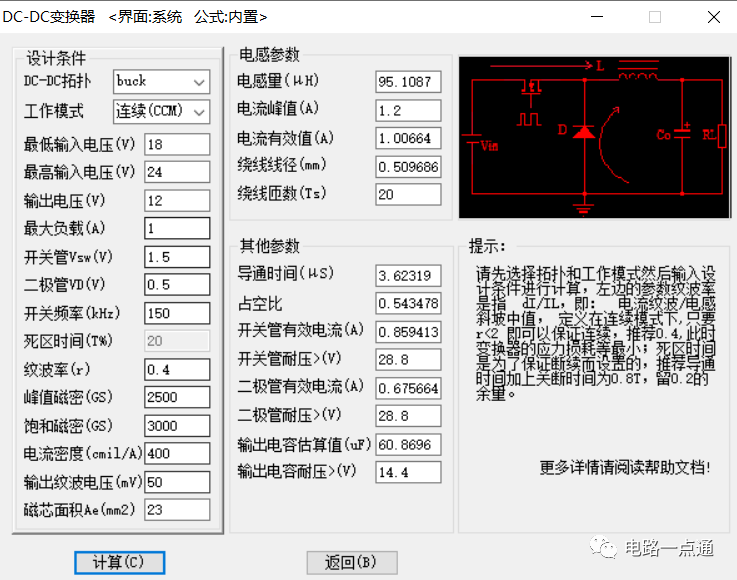

1、连续模式计算:电感饱和0.3T,CCM模式电感感量95uh,峰值电流1.2A,线径0.5mm,20匝,开关管30V/30A,续流二极管30V/1A,电容16V/60uf

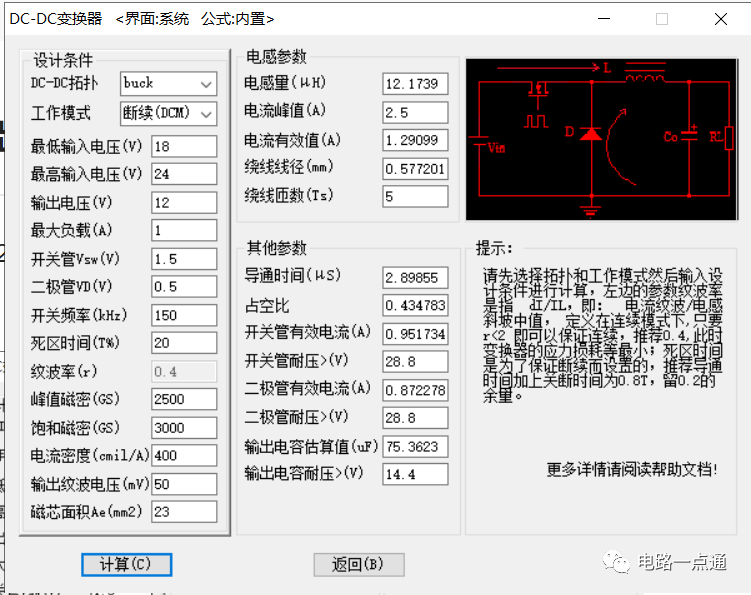

CCM BUCK2、DCM模式电感感量12uh,峰值电流2.5A,线径0.6mm,5匝,开关管30V/30A,续流二极管30V/1A,电容16V/75uf

CCM

测试效率,CCM大于DCM,CCM代价是电感感量大,DCM代价是效率低,电容纹波电流大,需要更大一点电容;

A要看你需要什么样的条件,面积小,可以选择小电感,DCM,效率差一点。



B如果追求高效,电感面积大,电容容量小点,CCM
