光电传感器是一种能够将可见光信号转换为电信号的器件，也可称为光电器件，主要用于光控开关，光控照明，光控报警领域中，对各种可见光进行控制。

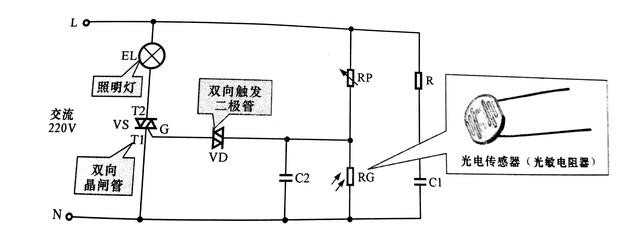

  光电传感器的线路连接图

  从上图可看出该光电传感器采用的是光敏电阻器作为光电元件，光敏电阻器是一种对光敏感的元件，其电阻值随入射光线的强弱发生变化而变化。

  当环境光较强时，光电传感器RG的阻值较小，使可调电阻器RP与光电传感器RG处的分压值变低，不能达到双向触发二极管VD的触发电压值，双向触发二极管VD 截止，进而使双向了晶闸管VS也截止，照明灯EL熄灭。

  当环境光较弱时，光电传感器RG的阻值变大，使可调电阻器RP与光电传感器RG处的分压值变高，随着光照强度的逐渐增强，光电传感器RG的阻值逐渐变大，当可调电阻器kP与光电传感器RG处的分压值达到双向触发二个极管VD的触发电压时，双向触发二极管VD导通，进而触发双向品闸管VS也导通，照明灯EL点亮。
