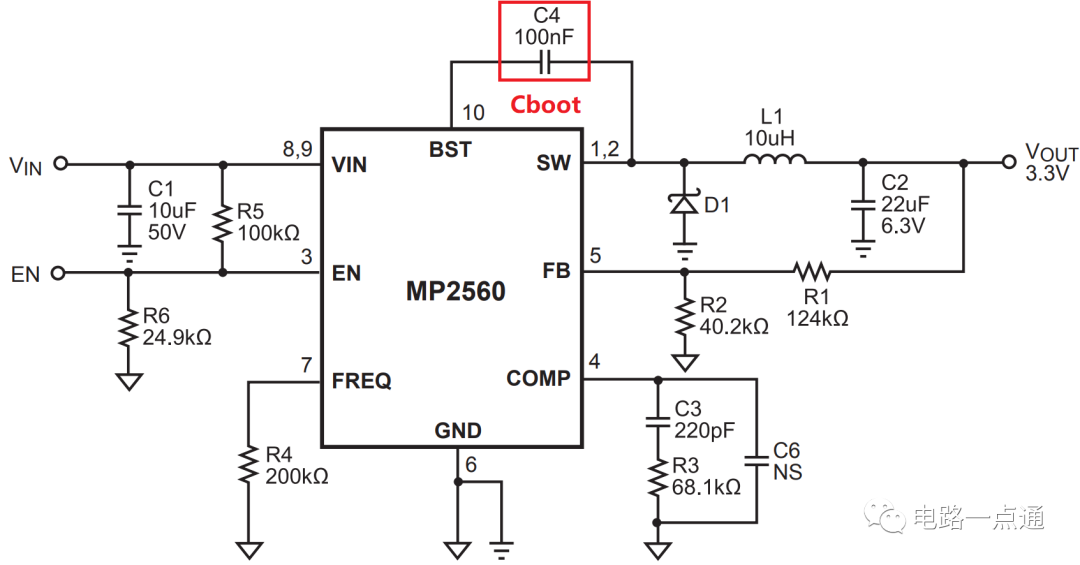

为了方便理解，我们借用MPS的MP2560芯片为例进行分析说明，如下图电容C4就是的自举电容。

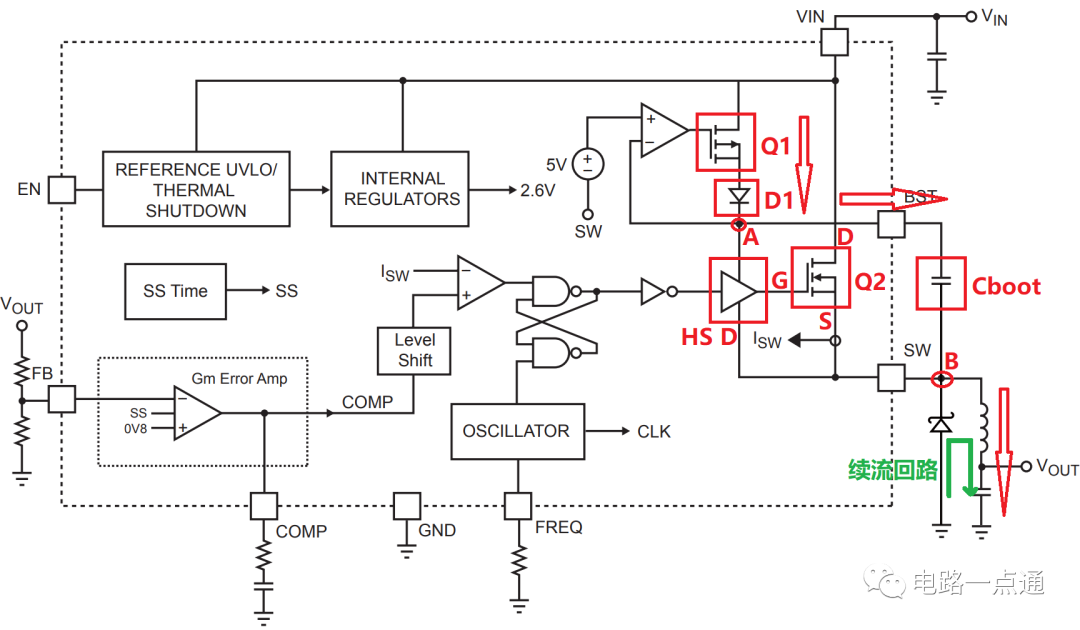

图1 DC-DC典型电路图为了方便分析自举电容的工作原理，我们从MP2560芯片的内部原理框图入手，去了解自举电容到底是如何实现自举的。
图2 DC-DC电路内部原理框图其中：Q1、D1：PMOS开关管和反向保护二极管；Q2：DC-DC电路的开关管；HS Driver：DC-DC电路的开关管的驱动电路；现在我们将从两方面分析电容如何实现自举。1）自举电容
充电DC-DC电路的工作原理及电流回路想必大家都比较清楚了，那么自举电容是如何实现充电的呢。如图2所示，开关管Q2与自举电容为并联关系，要给自举电容充电就必须使Q2截止，Q2截止后DC-DC电路就利用功率电感和续流二极管给负载供电，其电流回路为绿色电流回路。Q2截止后
开始给充电，其充电电流回路为
Q1D1功率电感L输出滤波电容C。当功率电感L中的储能放完后，B点电位接近
，自举电容电压约等于
，至此完成自举电容充电。2）自举电容升压自举电容充电完成后，开关管NMOS Q2处于截止状态，其
=0V、
=0V、
=(忽略二极管压降)。当开关管Q2导通时=，此时NMOS管导通瞬间由
。如果没有自举电容，导通后
电压由
，NMOS管又会重新关闭，电路输出的电压就会异常。如有自举电容就不一样了，当由
时，利用电容电压不能突变的原理，使得电压由
，此时的电压在NMOS管导通前后保持不变等于，这样就达到自举升压作用了。
