Multisim仿真中获取幅频特性曲线和相频特性曲线的两种方法探究
24c01硬件电子 2023-12-08

第一种方法:波特测试仪

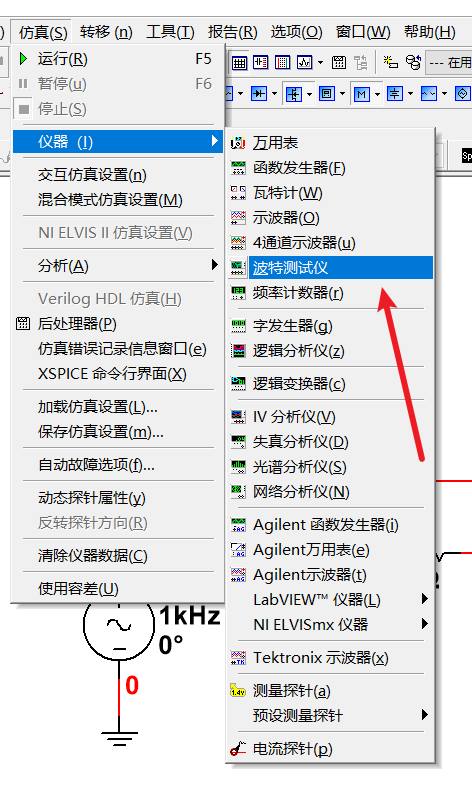

  1. 扫频仪测量,如图,仪器中选择波特测试仪

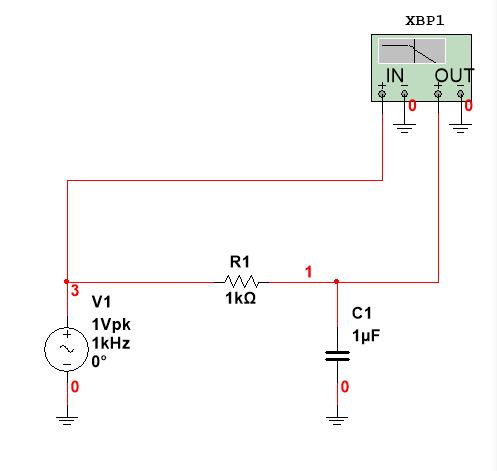

2.如图,输入端连到IN,信号输出连到OUT,注意信号输入端需要一个激励源V1。

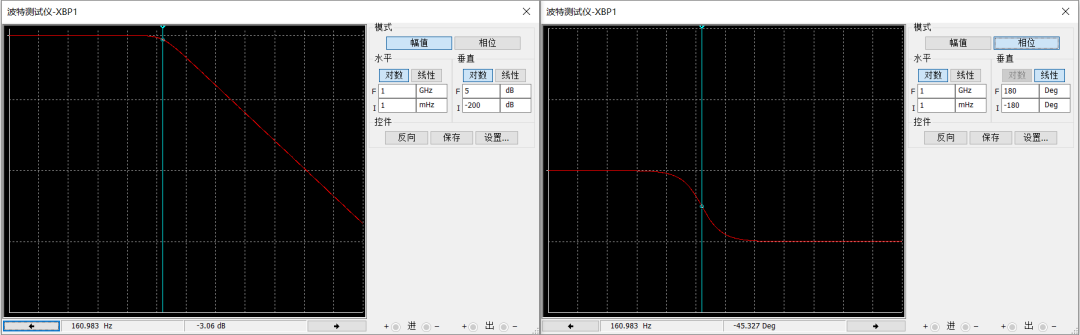

3.运行,可以看到幅频特性曲线,和相频特性曲线(图中RC低通滤波器含有一个极点,截止频率为159hz,截止频率处相移45°)

第二种方法,AC Sweep,交流分析:

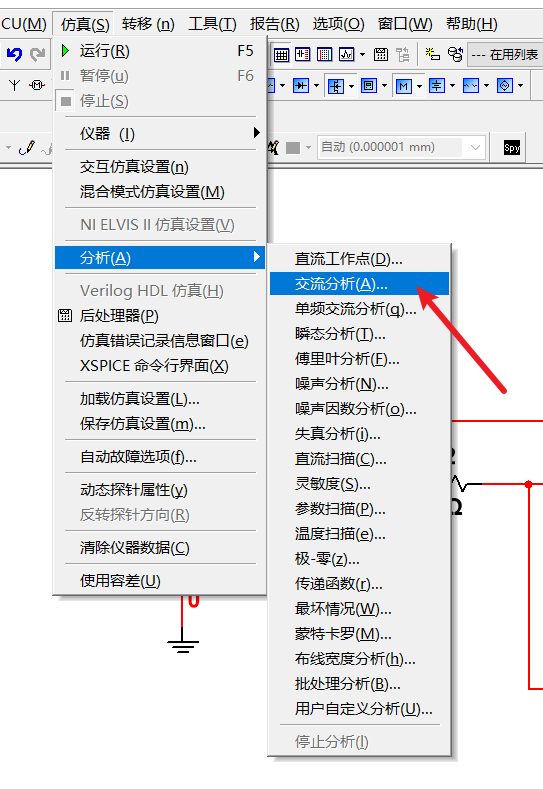

  1. 选择AC Sweep,点击交流分析

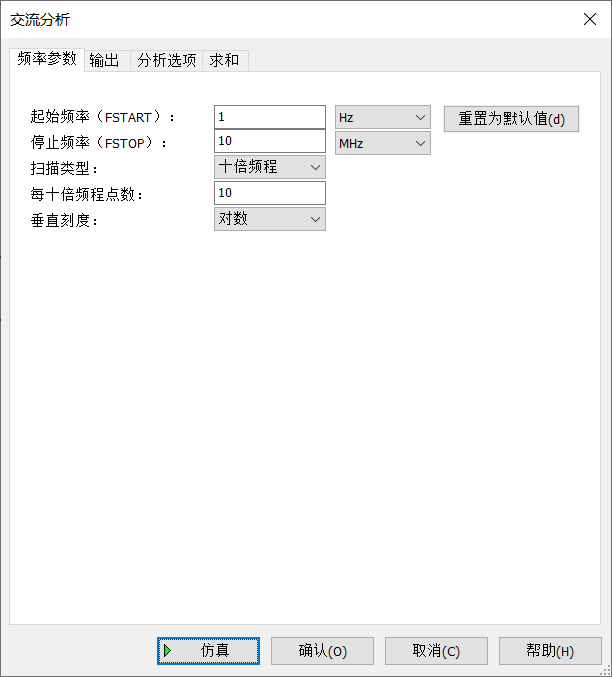

  2. 输入扫描起止频率、扫描类型以及点数等

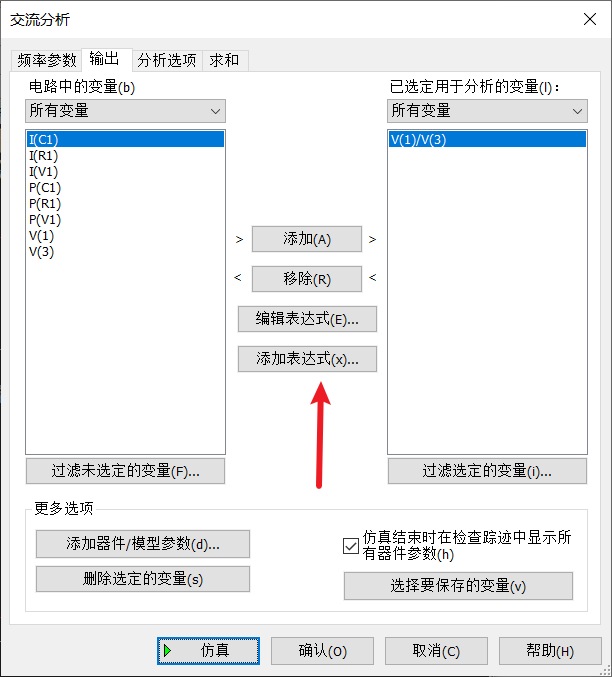

  3. 添加输出表达式,由于看的是输出和输入之间的关系,所以添加表达式为V1/V3。

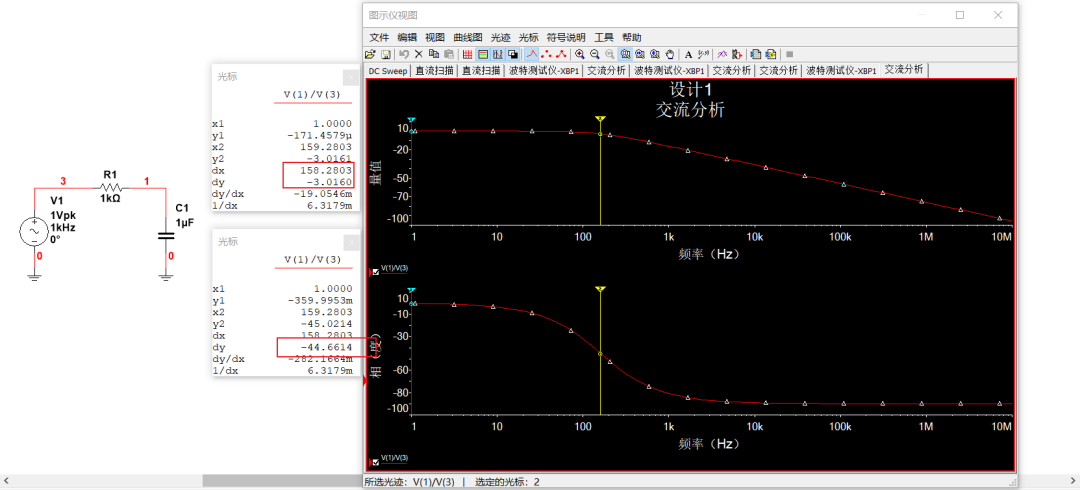

4.输出幅频特性曲线和相频特性曲线(双击X轴或Y轴可设置横纵坐标属性)(图中RC低通滤波器含有一个极点,截止频率为159hz,截止频率处相移45°)
