安全栅有齐纳安全栅和隔离安全栅两种，不同安全栅接地要求各异，云南制造有限公司为您详细介绍齐纳安全栅和隔离安全栅接地要求。

隔离安全栅单点接地

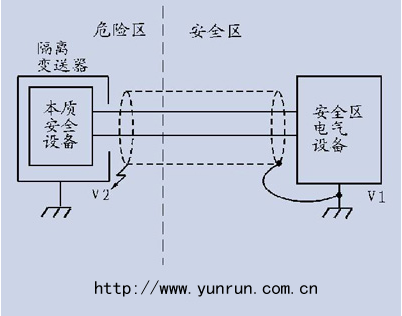

如利用屏蔽电缆，在现场仪表侧或控制室一侧把电缆屏蔽接地即可。


隔离安全栅不用本安接地

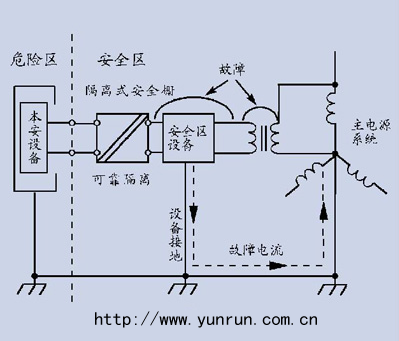

当故障发生时，由于隔离安全栅内有可靠的隔离单元，它对地产生电势，但对地电流不可能从可靠隔离单元流向危险区，因此在安全栅的本安电路侧不需要专门本安接地，只要按照一般要求接地。

齐纳安全栅必须本安接地

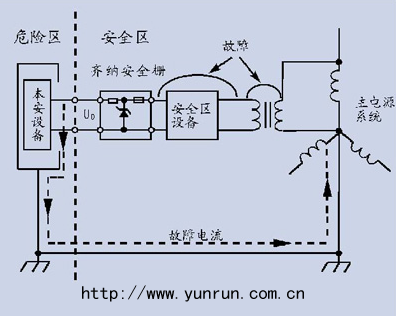

若有可靠接地，如下图示所。当同样的故障发生时，齐纳管限制了对地的电势，故障电流只能在安全区内流过，这样确保危险区的现场安全，这个接地也叫“本安接地”。齐纳安全栅本安接地

齐纳安全栅不接地,大电流可能引入危险区
齐纳式安全栅如果不接地，如下图所示。若当安全区内配电故障导致一个对地高电势（交流220V的相线）落在安全栅上时, 齐纳管只限制齐纳式安全栅导线之间的电压Uo，但无法限制任何一线对地的电势，该电势将可能被引入危险区，一旦现场仪表对地绝缘隔离不好，对地产生短路，立即产生强大的地电流，这样的高电势和对地电流的能量并没有得到限制，因此，极可能产生火花而引起危险。
